六角穴付き小頭ボルト SNS-SD/SNSS-SD【1～10個入り】

Name: 六角穴付き小頭ボルト SNS-SD/SNSS-SD【1～10個入り】
Brand: 鍋屋バイテック
SKU: 221006451012
Rating: 5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（6件）

通常単価(税別): 491円～3,198円

税込単価: 540円～3,518円

頭部径の小さい六角穴付きボルト。【特長】・通常の六角穴付きボルトよりザグリ穴径...

詳細情報を確認する

ねじ山種類
メートル並目
ねじ種類
全ねじ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が226型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

六角穴付き小頭ボルト SNS-SD／SNSS-SDの仕様

SNS-SDの外観

本体材質：SCM435
仕上げ：四三酸化鉄皮膜（黒）
強度区分：12.9

SNSS-SDの外観

本体材質：SUSXM7（SUS304相当）
強度区分：A2-70

六角穴付き小頭ボルトの寸法図

六角穴付き小頭ボルトの使用イメージ

通常の六角穴付きボルトではザグリ加工ができなかった箇所にもザグリ加工を行い、頭部を隠すことができる。

製品仕様

（単位：mm）

品番	M	L											D₁	L₁	B	質量（g）
SNS-M3-SD	M3	5	6	8	10	12	-	-	-	-	-	-	4.5	3	2.5	0.5-0.8
SNS-M4-SD	M4	-	6	8	10	12	16	20	25	-	-	-	5.5	4	3	1.1-2.6
SNS-M5-SD	M5	-	-	8	10	12	16	20	25	-	-	-	7	4.5	4	2.1-4.2
SNS-M6-SD	M6	-	-	8	10	12	16	20	25	30	-	-	8.5	5.5	5	3.4-7.2
SNS-M8-SD	M8	-	-	-	10	12	16	20	25	30	35	-	11	7.5	6	7.8-16
SNS-M10-SD	M10	-	-	-	-	-	16	20	25	30	35	40	13.5	9.5	8	17-29

製品仕様

（単位：mm）

品番	M	L											D₁	L₁	B	質量（g）
SNSS-M3-SD	M3	5	6	8	10	12	-	-	-	-	-	-	4.5	3	2.5	0.5-0.8
SNSS-M4-SD	M4	-	6	8	10	12	16	20	25	-	-	-	5.5	4	3	1.1-2.6
SNSS-M5-SD	M5	-	-	8	10	12	16	20	25	-	-	-	7	4.5	4	2.1-4.2
SNSS-M6-SD	M6	-	-	8	10	12	16	20	25	30	-	-	8.5	5.5	5	3.4-7.2
SNSS-M8-SD	M8	-	-	-	10	12	16	20	25	30	35	-	11	7.5	6	7.8-16
SNSS-M10-SD	M10	-	-	-	-	-	16	20	25	30	35	40	13.5	9.5	8	17-29

使用上の注意

ねじの締めつけによる座面圧の被締結材許容面圧

※ 頭部座面の面積が小さく座面圧が高くなります。
※ 上式を参考に、ねじの締めつけによる座面圧が被締結材の許容面圧を超えないようご注意ください。

品番	頭部径（mm）	ねじ有効断面積（mm²）
SNS-M3-SD	4.5	5.03
SNS-M4-SD	5.5	8.78
SNS-M5-SD	7	14.2
SNS-M6-SD	8.5	20.1
SNS-M8-SD	11	36.6
SNS-M10-SD	13.5	58

注意・禁止事項

寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

材質

表面処理

販売単位

ピッチ

(mm)

強度区分（スチール）

強度区分（ステンレス）

RoHS?

最小発注数量

3	5	スチール	無電解ニッケルメッキ	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	5	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	5	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	6	スチール	四三酸化鉄被膜	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	6	スチール	無電解ニッケルメッキ	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	6	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	6	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	8	スチール	四三酸化鉄被膜	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	8	スチール	無電解ニッケルメッキ	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	8	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	8	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	10	スチール	四三酸化鉄被膜	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	10	スチール	無電解ニッケルメッキ	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	10	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	10	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	12	スチール	四三酸化鉄被膜	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	12	スチール	無電解ニッケルメッキ	箱・パック	0.5	12.9	-	-	1パック 10個入り
3	12	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.5	12.9	-	-	1個
3	12	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.5	12.9	-	-	1個
4	6	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	6	スチール	無電解ニッケルメッキ	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	6	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	6	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	8	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	8	スチール	無電解ニッケルメッキ	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	8	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	8	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	10	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	10	スチール	無電解ニッケルメッキ	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	10	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	10	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	12	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	12	スチール	無電解ニッケルメッキ	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	12	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	12	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	16	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	16	スチール	無電解ニッケルメッキ	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	16	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	16	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	20	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	20	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	20	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	25	スチール	四三酸化鉄被膜	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	25	スチール	無電解ニッケルメッキ	箱・パック	0.7	12.9	-	-	1パック 10個入り
4	25	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.7	12.9	-	-	1個
4	25	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.7	12.9	-	-	1個
5	8	スチール	四三酸化鉄被膜	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	8	スチール	無電解ニッケルメッキ	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	8	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.8	12.9	-	-	1個
5	8	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.8	12.9	-	-	1個
5	10	スチール	四三酸化鉄被膜	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	10	スチール	無電解ニッケルメッキ	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	10	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.8	12.9	-	-	1個
5	10	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.8	12.9	-	-	1個
5	12	スチール	四三酸化鉄被膜	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	12	スチール	無電解ニッケルメッキ	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	12	スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	0.8	12.9	-	-	1個
5	12	スチール	四三酸化鉄被膜	バラ(1個から購入可能)	0.8	12.9	-	-	1個
5	16	スチール	四三酸化鉄被膜	箱・パック	0.8	12.9	-	-	1パック 10個入り
5	16	スチール	無電解ニッケルメッキ	箱・パック	0.8	12.9	-	-	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

2,062円 ( 2,268円 )	3日目
521円 ( 573円 )	3日目
509円 ( 560円 )	3日目
1,828円 ( 2,011円 )	3日目
2,062円 ( 2,268円 )	3日目
542円 ( 596円 )	3日目
491円 ( 540円 )	3日目
1,828円 ( 2,011円 )	3日目
2,062円 ( 2,268円 )	3日目
542円 ( 596円 )	3日目
491円 ( 540円 )	3日目
1,674円 ( 1,841円 )	3日目
2,062円 ( 2,268円 )	在庫品1日目当日出荷可能
521円 ( 573円 )	3日目
491円 ( 540円 )	3日目
1,674円 ( 1,841円 )	3日目
2,062円 ( 2,268円 )	3日目
542円 ( 596円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	3日目
1,828円 ( 2,011円 )	3日目
2,062円 ( 2,268円 )	3日目
542円 ( 596円 )	3日目
509円 ( 560円 )	3日目
1,828円 ( 2,011円 )	3日目
1,888円 ( 2,077円 )	3日目
521円 ( 573円 )	3日目
491円 ( 540円 )	3日目
1,674円 ( 1,841円 )	3日目
2,062円 ( 2,268円 )	3日目
521円 ( 573円 )	3日目
509円 ( 560円 )	3日目
1,828円 ( 2,011円 )	3日目
2,062円 ( 2,268円 )	3日目
542円 ( 596円 )	3日目
491円 ( 540円 )	3日目
1,828円 ( 2,011円 )	3日目
1,888円 ( 2,077円 )	3日目
542円 ( 596円 )	3日目
491円 ( 540円 )	3日目
1,828円 ( 2,011円 )	3日目
542円 ( 596円 )	3日目
491円 ( 540円 )	5日目
1,674円 ( 1,841円 )	5日目
2,062円 ( 2,268円 )	3日目
542円 ( 596円 )	3日目
491円 ( 540円 )	3日目
1,804円 ( 1,984円 )	3日目
1,971円 ( 2,168円 )	3日目
534円 ( 587円 )	3日目
510円 ( 561円 )	3日目
1,804円 ( 1,984円 )	3日目
1,971円 ( 2,168円 )	3日目
555円 ( 611円 )	3日目
529円 ( 582円 )	3日目
1,804円 ( 1,984円 )	3日目
2,153円 ( 2,368円 )	3日目
555円 ( 611円 )	3日目
510円 ( 561円 )	3日目
1,970円 ( 2,167円 )	3日目
2,153円 ( 2,368円 )	3日目

基本情報

基本情報

頭部径の小さい六角穴付きボルト。
【特長】
・通常の六角穴付きボルトよりザグリ穴径を小さくできる。
【用途】
・機器・装置の省スペース化に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

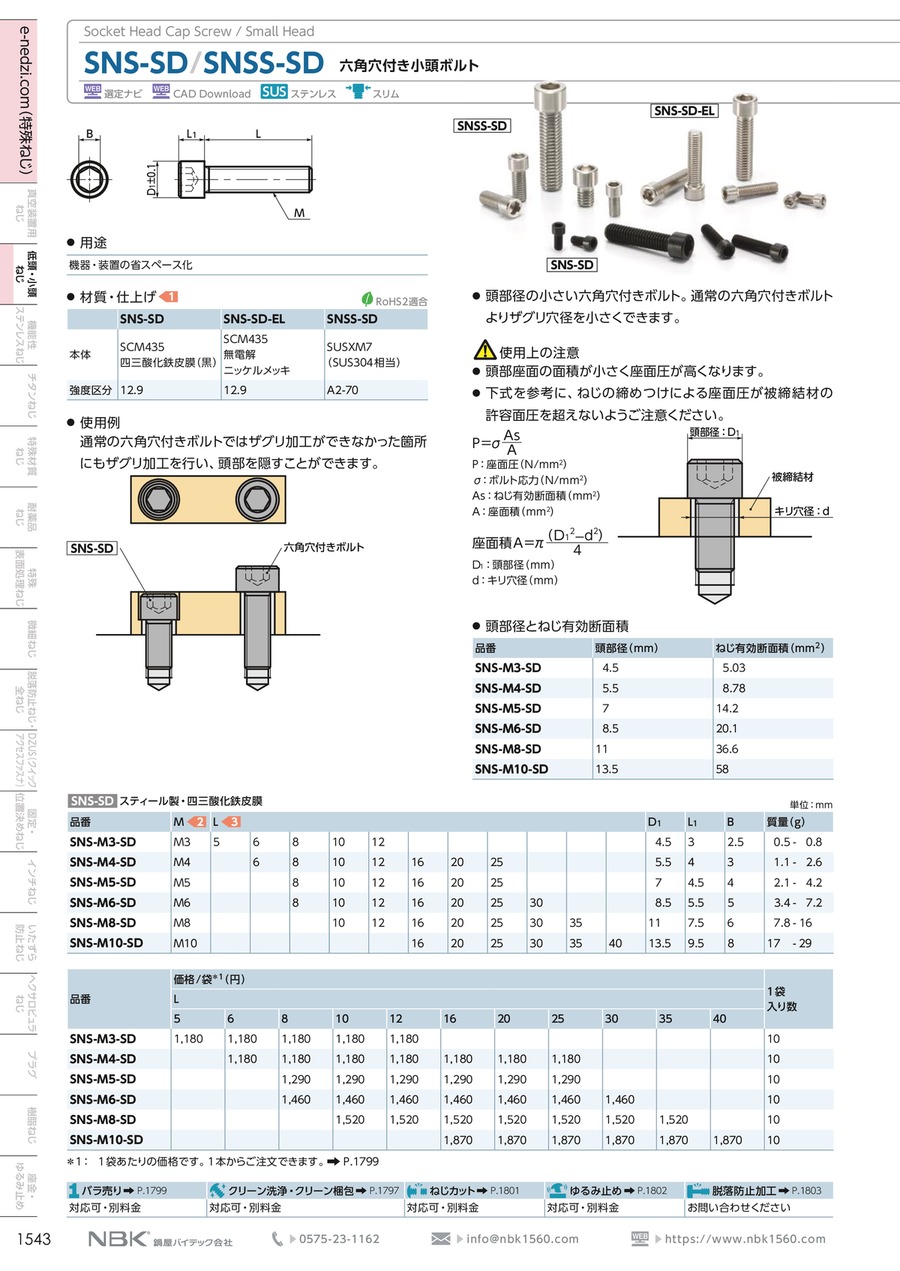

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角穴付き小頭ボルト SNS-SD/SNSS-SDのレビュー

5平均満足度：5.06件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

組付け

満足度：5.02023/01/24

頭が小さいので、干渉せずに締め付けることが出来て良かったです。

0人が参考にしています。

設備装置の修理時に使用しました

満足度：5.02022/04/05

社内で使用している設備装置のチャック部分のボルトが曲がってしまったので、その修理用として使用しました。既存のボルトを取り...もっと読む

0人が参考にしています。

機械の一部に使用

満足度：5.02022/02/01

機械の一部に使用しました。頭が小頭なので狭いスペースでも使いやすかったです、

0人が参考にしています。

半割のカップリングで通常のボルトだと部品干渉が起きる場合

満足度：5.02021/07/20

通常の六角穴付ボルトから置き換える事によって、部品干渉が起こらず、問題が解決しました。バラ売りよりパックの方が価格面...もっと読む

0人が参考にしています。

盤の組み立てで使用

満足度：5.02019/06/13

お客様の指定でこの六角穴付き小頭ボルトを購入。なかなか市販で用意できず、ミスミさんで購入しました。小頭のため頭が出すぎず...もっと読む
