鍋屋バイテック

六角穴付き皿ボルト SVFCS【1～20個入り】

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 840円～6,517円

税込単価: 924円～7,169円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

真空装置ガス抜きに最適な六角穴付き皿ボルト。【特長】・ガス抜き穴が機器・装置の...

詳細形状
皿
取付穴形状
六角穴
基本形状
標準（丸）
材質
ステンレス
表面処理
なし
ねじ山種類
メートル並目
ねじ種類
全ねじ
材質詳細
SUSXM7（SUS304相当）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が50型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

販売単位

ねじM径

サイズ（X表記）

サイズ（-表記）

最小発注数量

3	5	0.5	箱・パック	M3	M3X5	M3-5	1パック 20個入り
3	5	0.5	バラ(1個から購入可能)	M3	M3X5	M3-5	1個
3	6	0.5	箱・パック	M3	M3X6	M3-6	1パック 20個入り
3	6	0.5	バラ(1個から購入可能)	M3	M3X6	M3-6	1個
3	8	0.5	箱・パック	M3	M3X8	M3-8	1パック 20個入り
3	8	0.5	バラ(1個から購入可能)	M3	M3X8	M3-8	1個
3	10	0.5	箱・パック	M3	M3X10	M3-10	1パック 20個入り
3	10	0.5	バラ(1個から購入可能)	M3	M3X10	M3-10	1個
3	12	0.5	箱・パック	M3	M3X12	M3-12	1パック 20個入り
3	12	0.5	バラ(1個から購入可能)	M3	M3X12	M3-12	1個
4	6	0.7	箱・パック	M4	M4X6	M4-6	1パック 20個入り
4	6	0.7	バラ(1個から購入可能)	M4	M4X6	M4-6	1個
4	8	0.7	箱・パック	M4	M4X8	M4-8	1パック 20個入り
4	8	0.7	バラ(1個から購入可能)	M4	M4X8	M4-8	1個
4	10	0.7	箱・パック	M4	M4X10	M4-10	1パック 20個入り
4	10	0.7	バラ(1個から購入可能)	M4	M4X10	M4-10	1個
4	12	0.7	箱・パック	M4	M4X12	M4-12	1パック 20個入り
4	12	0.7	バラ(1個から購入可能)	M4	M4X12	M4-12	1個
4	16	0.7	箱・パック	M4	M4X16	M4-16	1パック 20個入り
4	16	0.7	バラ(1個から購入可能)	M4	M4X16	M4-16	1個
5	8	0.8	箱・パック	M5	M5X8	M5-8	1パック 10個入り
5	8	0.8	バラ(1個から購入可能)	M5	M5X8	M5-8	1個
5	10	0.8	箱・パック	M5	M5X10	M5-10	1パック 10個入り
5	10	0.8	バラ(1個から購入可能)	M5	M5X10	M5-10	1個
5	12	0.8	箱・パック	M5	M5X12	M5-12	1パック 10個入り
5	12	0.8	バラ(1個から購入可能)	M5	M5X12	M5-12	1個
5	16	0.8	箱・パック	M5	M5X16	M5-16	1パック 10個入り
5	16	0.8	バラ(1個から購入可能)	M5	M5X16	M5-16	1個
5	20	0.8	箱・パック	M5	M5X20	M5-20	1パック 10個入り
5	20	0.8	バラ(1個から購入可能)	M5	M5X20	M5-20	1個
6	10	1	箱・パック	M6	M6X10	M6-10	1パック 10個入り
6	10	1	バラ(1個から購入可能)	M6	M6X10	M6-10	1個
6	12	1	箱・パック	M6	M6X12	M6-12	1パック 10個入り
6	12	1	バラ(1個から購入可能)	M6	M6X12	M6-12	1個
6	16	1	箱・パック	M6	M6X16	M6-16	1パック 10個入り
6	16	1	バラ(1個から購入可能)	M6	M6X16	M6-16	1個
6	20	1	箱・パック	M6	M6X20	M6-20	1パック 10個入り
6	20	1	バラ(1個から購入可能)	M6	M6X20	M6-20	1個
6	25	1	箱・パック	M6	M6X25	M6-25	1パック 10個入り
6	25	1	バラ(1個から購入可能)	M6	M6X25	M6-25	1個
8	12	1.25	箱・パック	M8	M8X12	M8-12	1パック 10個入り
8	12	1.25	バラ(1個から購入可能)	M8	M8X12	M8-12	1個
8	16	1.25	箱・パック	M8	M8X16	M8-16	1パック 10個入り
8	16	1.25	バラ(1個から購入可能)	M8	M8X16	M8-16	1個
8	20	1.25	箱・パック	M8	M8X20	M8-20	1パック 10個入り
8	20	1.25	バラ(1個から購入可能)	M8	M8X20	M8-20	1個
8	25	1.25	箱・パック	M8	M8X25	M8-25	1パック 10個入り
8	25	1.25	バラ(1個から購入可能)	M8	M8X25	M8-25	1個
8	30	1.25	箱・パック	M8	M8X30	M8-30	1パック 10個入り
8	30	1.25	バラ(1個から購入可能)	M8	M8X30	M8-30	1個

通常単価(税別) (税込単価)	通常出荷日

4,817円 ( 5,299円 )	3日目
840円 ( 924円 )	3日目
5,169円 ( 5,686円 )	3日目
864円 ( 950円 )	3日目
5,092円 ( 5,601円 )	3日目
907円 ( 998円 )	3日目
5,416円 ( 5,958円 )	在庫品1日目当日出荷可能
898円 ( 988円 )	3日目
6,517円 ( 7,169円 )	3日目
937円 ( 1,031円 )	3日目
5,092円 ( 5,601円 )	3日目
872円 ( 959円 )	3日目
5,916円 ( 6,508円 )	在庫品1日目当日出荷可能
898円 ( 988円 )	3日目
6,228円 ( 6,851円 )	3日目
955円 ( 1,051円 )	3日目
6,005円 ( 6,606円 )	3日目
936円 ( 1,030円 )	3日目
6,310円 ( 6,941円 )	3日目
962円 ( 1,058円 )	3日目
3,281円 ( 3,609円 )	3日目
936円 ( 1,030円 )	3日目
3,155円 ( 3,471円 )	3日目
962円 ( 1,058円 )	3日目
3,780円 ( 4,158円 )	3日目
1,001円 ( 1,101円 )	3日目
3,620円 ( 3,982円 )	3日目
1,025円 ( 1,128円 )	3日目
4,309円 ( 4,740円 )	3日目
1,068円 ( 1,175円 )	3日目
3,460円 ( 3,806円 )	3日目
1,001円 ( 1,101円 )	3日目
3,955円 ( 4,351円 )	3日目
1,074円 ( 1,181円 )	3日目
3,944円 ( 4,338円 )	3日目
1,068円 ( 1,175円 )	3日目
4,807円 ( 5,288円 )	3日目
1,187円 ( 1,306円 )	3日目
4,714円 ( 5,185円 )	3日目
1,171円 ( 1,288円 )	3日目
4,784円 ( 5,262円 )	3日目
1,127円 ( 1,240円 )	3日目
4,524円 ( 4,976円 )	3日目
1,206円 ( 1,327円 )	3日目
5,085円 ( 5,594円 )	3日目
1,290円 ( 1,419円 )	3日目
5,378円 ( 5,916円 )	3日目
1,260円 ( 1,386円 )	3日目
6,250円 ( 6,875円 )	3日目
1,306円 ( 1,437円 )	3日目

基本情報

真空装置ガス抜きに最適な六角穴付き皿ボルト。
【特長】
・ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすい。
・真空装置の真空引きをサポートする。
・締めつけ後に頭部が飛び出さない皿ねじタイプ。
・クリーン洗浄・クリーン梱包済み。
【特長】
・真空装置、真空容器、FPD製造装置、半導体製造装置、電子顕微鏡での使用に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

製品仕様

SVFCSの外観

※商品画像は代表画像です。

SVFCSの寸法図

六角穴付き皿ボルトの使用イメージ

ねじ穴の底に溜まったガスの排出が必要な真空装置・真空容器に有効。

（単位：mm）

品番	M	L									D₁	L₁	B	d	質量（g）
SVFCS-M3	M3	5	6	8	10	12	-	-	-	-	6	1.7	2	1.2	0.49-0.77
SVFCS-M4	M4	-	6	8	10	12	16	-	-	-	8	2.3	2.5	1.5	1-1.8
SVFCS-M5	M5	-	-	8	10	12	16	20	-	-	10	2.8	3	1.5	2.2-3.6
SVFCS-M6	M6	-	-	-	10	12	16	20	25	-	12	3.3	4	2	3.9-6.5
SVFCS-M8	M8	-	-	-	-	12	16	20	25	30	16	4.4	5	2	8.9-15

注意・禁止事項

寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。

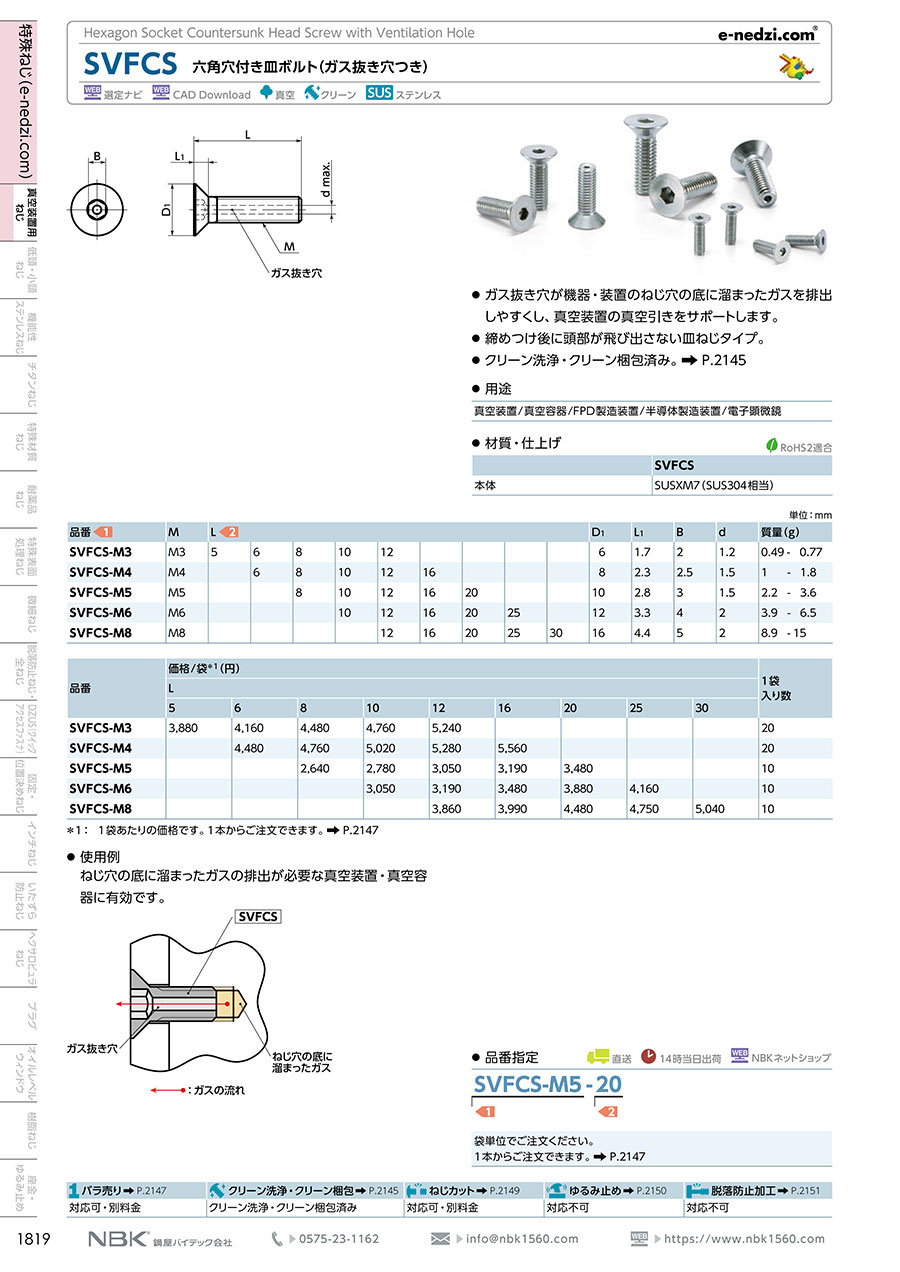

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
