鍋屋バイテック

六角穴付き極低頭ボルト SSH-SD/ SSHS-SD【1～10個入り】

Name: 六角穴付き極低頭ボルト SSH-SD/ SSHS-SD【1～10個入り】
Brand: 鍋屋バイテック
SKU: 221006450998
Rating: 5 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（5件）

通常単価(税別): 432円～5,961円

税込単価: 475円～6,557円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付き極低頭ボルト SSH

4.7

通常価格(税別)： 331円 (税込価格：364円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付き低頭ボルト（パイロットリセスつき） SLP

通常価格(税別)： 359円 (税込価格：395円)

通常出荷日：在庫品1日目

頭部径の小さい六角穴付き極低頭ボルト。【特長】・通常の六角穴付き極低頭ボルトよ...

詳細情報を確認する

ねじ山種類
メートル並目
詳細形状
超極低頭
取付穴形状
六角穴
基本形状
標準（丸）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が214型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

SSH-SD

SSHS-SD

本体材質：SCM435
仕上げ：四三酸化鉄皮膜（黒）
強度区分ねじ部：10.9
強度区分頭部※：5.8（M3-M8）、4.8（M10）

※最大締めつけトルクを超えないようにしてください。
熱処理により強度を高めていますが、ねじ部と比べて頭部の強度が小さくなっています。

本体材質：SUSXM7（SUS304相当）
強度区分：A2-50

頭部径とねじ有効断面積

型番	頭部径（mm）	ねじ有効断面積（mm²）
SSH-M3-SD	5	5.03
SSH-M4-SD	6	8.78
SSH-M5-SD	8	14.2
SSH-M6-SD	9	20.1
SSH-M8-SD	11	36.6
SSH-M10-SD	13.5	58

規格表

SSH-SD：スティール製・四三酸化鉄皮膜

単位：mm

型番	M	L								D₁	L₁	B	t	最大締めつけトルク^※（N・m）	質量（g）
SSH-M3-SD	M3	6	8	10	12	-	-	-	-	5	1.3	1.5	2	0.7	0.4-0.7
SSH-M4-SD	M4	6	8	10	12	16	-	-	-	6	1.5	2	2.5	1.7	0.7-1.5
SSH-M5-SD	M5	6	8	10	12	16	20	-	-	8	1.5	3	3	6.2	1.2-2.9
SSH-M6-SD	M6	6	8	10	12	16	20	25	30	9	1.5	3	4	6.3	1.6-5.8
SSH-M8-SD	M8	-	8	10	12	16	20	25	30	11	1.5	4	5	14	3.1-10
SSH-M10-SD	M10	-	-	10	12	16	20	25	30	13.5	1.5	5	6	27	5.7-16

※ねじ本体の最大締めつけトルクです。

SSHS-SD：ステンレス製

単位：mm

型番	M	L								D₁	L₁	B	t	最大締めつけトルク^※（N・m）	質量（g）
SSHS-M3-SD	M3	6	8	10	12	-	-	-	-	5	1.3	1.5	2	0.6	0.4-0.7
SSHS-M4-SD	M4	6	8	10	12	16	-	-	-	6	1.5	2	2.5	1.5	0.7-1.5
SSHS-M5-SD	M5	6	8	10	12	16	20	-	-	8	1.5	3	3	3.1	1.2-2.9
SSHS-M6-SD	M6	6	8	10	12	16	20	25	30	9	1.5	3	4	5.3	1.6-5.8
SSHS-M8-SD	M8	-	8	10	12	16	20	25	30	11	1.5	4	5	12	3.1-10
SSHS-M10-SD	M10	-	-	10	12	16	20	25	30	13.5	1.5	5	6	25	5.7-16

※ねじ本体の最大締めつけトルクです。

使用例

通常の六角穴付き極低頭ボルトではザグリ加工ができなかった箇所にもザグリ加工を行い、頭部を隠すことができる。

選定サポート情報

注文例

（1）材質・仕上げ（2）M （3）L

注意・禁止事項

使用上の注意

頭部座面の面積が小さく座面圧が高くなります。
下式を参考に、ねじの締めつけによる座面圧が被締結材の許容面圧を超えないようご注意ください。

注意事項

寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

材質

表面処理

販売単位

強度区分（スチール）

強度区分（ステンレス）

ねじM径

サイズ（X表記）

サイズ（-表記）

最小発注数量

3	6	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M3	M3X6	M3-6	1パック 10個入り
3	6	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M3	M3X6	M3-6	1個
3	6	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M3	M3X6	M3-6	1個
3	8	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M3	M3X8	M3-8	1パック 10個入り
3	8	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M3	M3X8	M3-8	1パック 10個入り
3	8	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M3	M3X8	M3-8	1個
3	8	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M3	M3X8	M3-8	1個
3	10	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M3	M3X10	M3-10	1パック 10個入り
3	10	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M3	M3X10	M3-10	1パック 10個入り
3	10	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M3	M3X10	M3-10	1個
3	10	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M3	M3X10	M3-10	1個
3	12	0.5	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M3	M3X12	M3-12	1パック 10個入り
3	12	0.5	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M3	M3X12	M3-12	1パック 10個入り
3	12	0.5	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M3	M3X12	M3-12	1個
3	12	0.5	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M3	M3X12	M3-12	1個
4	6	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M4	M4X6	M4-6	1パック 10個入り
4	6	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M4	M4X6	M4-6	1パック 10個入り
4	6	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M4	M4X6	M4-6	1個
4	6	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M4	M4X6	M4-6	1個
4	8	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M4	M4X8	M4-8	1パック 10個入り
4	8	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M4	M4X8	M4-8	1パック 10個入り
4	8	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M4	M4X8	M4-8	1個
4	8	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M4	M4X8	M4-8	1個
4	10	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M4	M4X10	M4-10	1パック 10個入り
4	10	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M4	M4X10	M4-10	1パック 10個入り
4	10	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M4	M4X10	M4-10	1個
4	10	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M4	M4X10	M4-10	1個
4	12	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M4	M4X12	M4-12	1パック 10個入り
4	12	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M4	M4X12	M4-12	1パック 10個入り
4	12	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M4	M4X12	M4-12	1個
4	12	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M4	M4X12	M4-12	1個
4	16	0.7	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M4	M4X16	M4-16	1パック 10個入り
4	16	0.7	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M4	M4X16	M4-16	1パック 10個入り
4	16	0.7	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M4	M4X16	M4-16	1個
4	16	0.7	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M4	M4X16	M4-16	1個
5	6	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M5	M5X6	M5-6	1パック 10個入り
5	6	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M5	M5X6	M5-6	1パック 10個入り
5	6	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M5	M5X6	M5-6	1個
5	6	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M5	M5X6	M5-6	1個
5	8	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M5	M5X8	M5-8	1パック 10個入り
5	8	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M5	M5X8	M5-8	1パック 10個入り
5	8	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M5	M5X8	M5-8	1個
5	8	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M5	M5X8	M5-8	1個
5	10	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M5	M5X10	M5-10	1パック 10個入り
5	10	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M5	M5X10	M5-10	1パック 10個入り
5	10	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M5	M5X10	M5-10	1個
5	10	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M5	M5X10	M5-10	1個
5	12	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M5	M5X12	M5-12	1パック 10個入り
5	12	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M5	M5X12	M5-12	1パック 10個入り
5	12	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M5	M5X12	M5-12	1個
5	12	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M5	M5X12	M5-12	1個
5	16	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M5	M5X16	M5-16	1パック 10個入り
5	16	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M5	M5X16	M5-16	1パック 10個入り
5	16	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M5	M5X16	M5-16	1個
5	16	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M5	M5X16	M5-16	1個
5	20	0.8	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M5	M5X20	M5-20	1パック 10個入り
5	20	0.8	[スチール] スチール	無電解ニッケルメッキ	箱・パック	5.8	-	M5	M5X20	M5-20	1パック 10個入り
5	20	0.8	[スチール] スチール	無電解ニッケルメッキ	バラ(1個から購入可能)	5.8	-	M5	M5X20	M5-20	1個
5	20	0.8	[スチール] スチール	四三酸化鉄被膜	バラ(1個から購入可能)	5.8	-	M5	M5X20	M5-20	1個
6	6	1	[スチール] スチール	四三酸化鉄被膜	箱・パック	5.8	-	M6	M6X6	M6-6	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

2,554円 ( 2,809円 )	在庫品1日目当日出荷可能
466円 ( 513円 )	3日目
444円 ( 488円 )	在庫品1日目当日出荷可能
2,338円 ( 2,572円 )	在庫品1日目当日出荷可能
2,811円 ( 3,092円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	3日目
444円 ( 488円 )	3日目
2,338円 ( 2,572円 )	3日目
2,573円 ( 2,830円 )	3日目
466円 ( 513円 )	3日目
444円 ( 488円 )	3日目
2,477円 ( 2,725円 )	3日目
2,738円 ( 3,012円 )	3日目
482円 ( 530円 )	3日目
461円 ( 507円 )	3日目
2,213円 ( 2,434円 )	3日目
2,587円 ( 2,846円 )	3日目
467円 ( 514円 )	4日目
432円 ( 475円 )	3日目
2,418円 ( 2,660円 )	在庫品1日目当日出荷可能
2,587円 ( 2,846円 )	3日目
467円 ( 514円 )	3日目
432円 ( 475円 )	3日目
2,418円 ( 2,660円 )	3日目
2,587円 ( 2,846円 )	3日目
467円 ( 514円 )	在庫品1日目当日出荷可能
432円 ( 475円 )	3日目
2,241円 ( 2,465円 )	3日目
2,615円 ( 2,877円 )	3日目
470円 ( 517円 )	在庫品1日目当日出荷可能
474円 ( 521円 )	3日目
2,268円 ( 2,495円 )	3日目
2,641円 ( 2,905円 )	3日目
477円 ( 525円 )	3日目
479円 ( 527円 )	3日目
2,503円 ( 2,753円 )	在庫品1日目当日出荷可能
2,753円 ( 3,028円 )	3日目
483円 ( 531円 )	3日目
460円 ( 506円 )	3日目
2,406円 ( 2,647円 )	3日目
2,884円 ( 3,172円 )	3日目
477円 ( 525円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	在庫品1日目当日出荷可能
2,629円 ( 2,892円 )	在庫品1日目当日出荷可能
2,641円 ( 2,905円 )	3日目
596円 ( 656円 )	3日目
449円 ( 494円 )	3日目
2,406円 ( 2,647円 )	3日目
2,641円 ( 2,905円 )	3日目
521円 ( 573円 )	3日目
449円 ( 494円 )	3日目
2,406円 ( 2,647円 )	3日目
2,641円 ( 2,905円 )	3日目
477円 ( 525円 )	3日目
449円 ( 494円 )	3日目
2,421円 ( 2,663円 )	3日目
2,683円 ( 2,951円 )	3日目
476円 ( 524円 )	3日目
452円 ( 497円 )	3日目
3,084円 ( 3,392円 )	3日目

基本情報

基本情報

頭部径の小さい六角穴付き極低頭ボルト。
【特長】
・通常の六角穴付き極低頭ボルトよりザグリ穴径を小さくできる。
※商品画像は代表画像です。
【用途】
・機器・装置の省スペース化に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

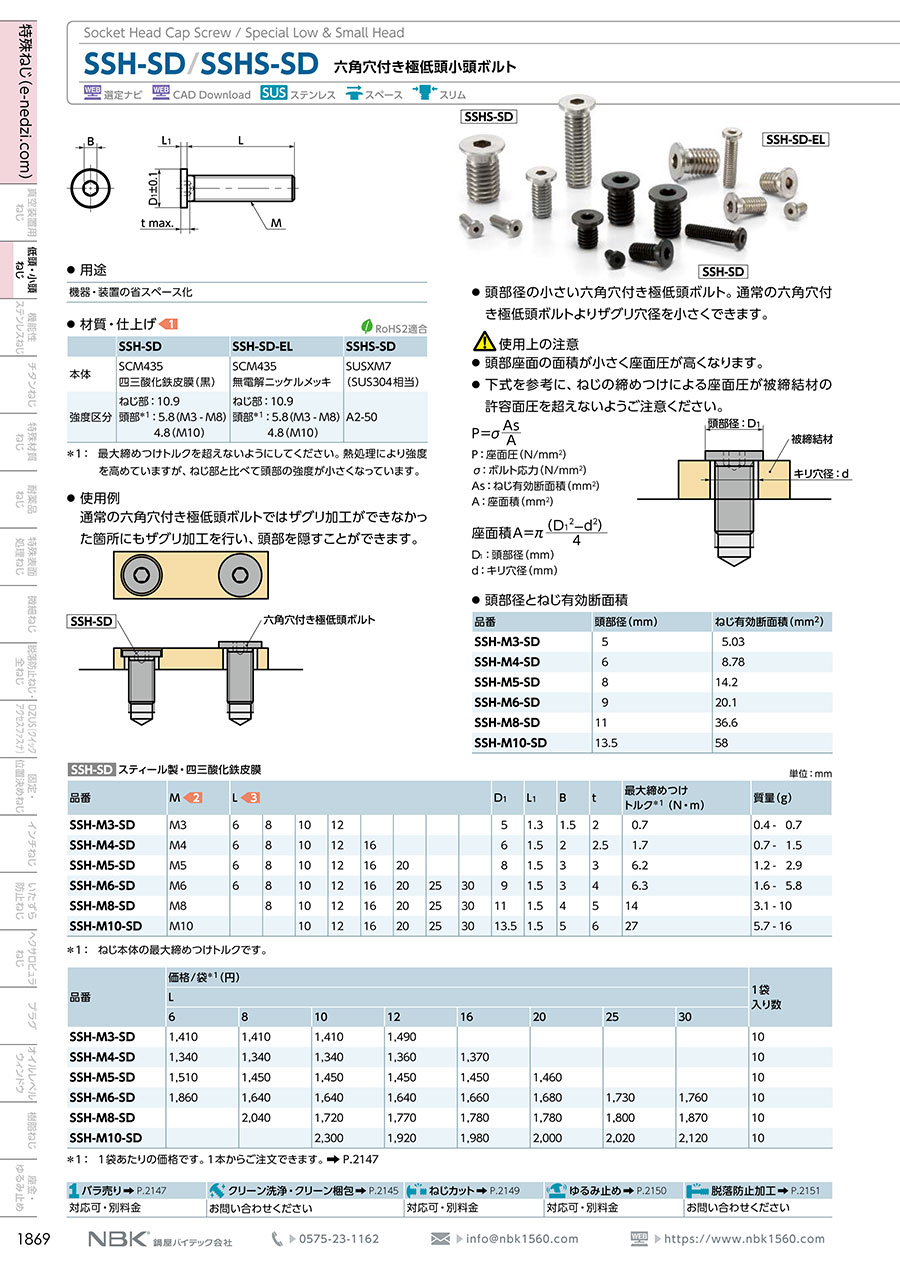

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
低頭六角穴付ボルト【メカニカル部品カタログ掲載】
鍋屋バイテック
六角穴付き極低頭ボルト SSH

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角穴付き極低頭ボルト SSH-SD/ SSHS-SDのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

部品の固定

満足度：5.02020/10/16

頭の部分が薄く機械と干渉する部分におすすめ。締め付けようの６角のサイズが小さいがしっかりと固定できました

0人が参考にしています。

機械部品

満足度：5.02019/04/03

見積から注文まで操作もしやすく品質も問題ありませんでした。次回も注文したいと思います。

0人が参考にしています。

部品固定

満足度：5.02019/02/01

少量からの注文ができたうえに当日出荷していただけたので、とても助かりました。

0人が参考にしています。

工具の改造などに

満足度：5.02018/11/29

穴周囲の作りから制限があり、高さに余裕のないケースなどで、本当に助かります。数も少なく購入できてありがたいです。

0人が参考にしています。

ベース板への部品固定など

満足度：5.02018/03/16

頭が出ない様に落とし込みの段を付ける際に、板厚があまりなくても落とし込みが出ｋる。また、落とし込みが出来ない所でも、ネ...もっと読む

0人が参考にしています。
