小頭皿小ねじ SNF-SD/SNFS-SD【1～20個入り】
未確定：候補が56型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
564円 ( 620円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
337円 ( 371円 ) | 3日目 |
615円 ( 677円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
647円 ( 712円 ) | 3日目 |
342円 ( 376円 ) | 3日目 |
647円 ( 712円 ) | 3日目 |
342円 ( 376円 ) | 3日目 |
647円 ( 712円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
647円 ( 712円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
730円 ( 803円 ) | 3日目 |
349円 ( 384円 ) | 3日目 |
730円 ( 803円 ) | 3日目 |
349円 ( 384円 ) | 3日目 |
730円 ( 803円 ) | 3日目 |
349円 ( 384円 ) | 3日目 |
730円 ( 803円 ) | 3日目 |
344円 ( 378円 ) | 3日目 |
668円 ( 735円 ) | 3日目 |
344円 ( 378円 ) | 3日目 |
759円 ( 835円 ) | 3日目 |
349円 ( 384円 ) | 3日目 |
759円 ( 835円 ) | 3日目 |
349円 ( 384円 ) | 3日目 |
759円 ( 835円 ) | 3日目 |
349円 ( 384円 ) | 3日目 |
759円 ( 835円 ) | 3日目 |
344円 ( 378円 ) | 3日目 |
772円 ( 849円 ) | 3日目 |
355円 ( 391円 ) | 3日目 |
841円 ( 925円 ) | 3日目 |
355円 ( 391円 ) | 3日目 |
868円 ( 955円 ) | 3日目 |
357円 ( 393円 ) | 3日目 |
868円 ( 955円 ) | 3日目 |
352円 ( 387円 ) | 3日目 |
897円 ( 987円 ) | 3日目 |
358円 ( 394円 ) | 3日目 |
897円 ( 987円 ) | 3日目 |
363円 ( 399円 ) | 3日目 |
詳細情報
基本情報
頭部径の小さい十字穴付き皿小ねじ。
【特長】
・通常の皿小ねじよりザグリ径を小さくできる。
・頭部高さも標準の皿小ねじより低く、薄板の締結に最適。
【用途】
・機器・装置の省スペース化に貢献。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
製品仕様
SNF-SDの外観
SNFS-SDの外観
十字穴付き小頭皿小ねじの寸法図
※こちらの商品画像は代表画像です。
（単位：mm）
| SNF-SD-TZB スティール製・三価クロメート処理 | SNFS-SD ステンレス製 | 共通寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | 品番 | M | L | D1 | L1 | 質量（g） | |||||||
| SNF-M3-SD-TZB | - | M3 | 5 | 6 | 8 | 10 | 12 | - | - | - | 5 | 1.3 | 0.41-0.69 |
| SNF-M4-SD-TZB | SNFS-M4-SD | M4 | - | 6 | 8 | 10 | 12 | 16 | - | - | 6 | 1.3 | 0.73-1.5 |
| SNF-M5-SD-TZB | SNFS-M5-SD | M5 | - | - | 8 | 10 | 12 | 16 | 20 | - | 8 | 1.8 | 1.7-3.1 |
| SNF-M6-SD-TZB | SNFS-M6-SD | M6 | - | - | - | 10 | 12 | 16 | 20 | 25 | 10 | 2.3 | 3.2-5.8 |
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

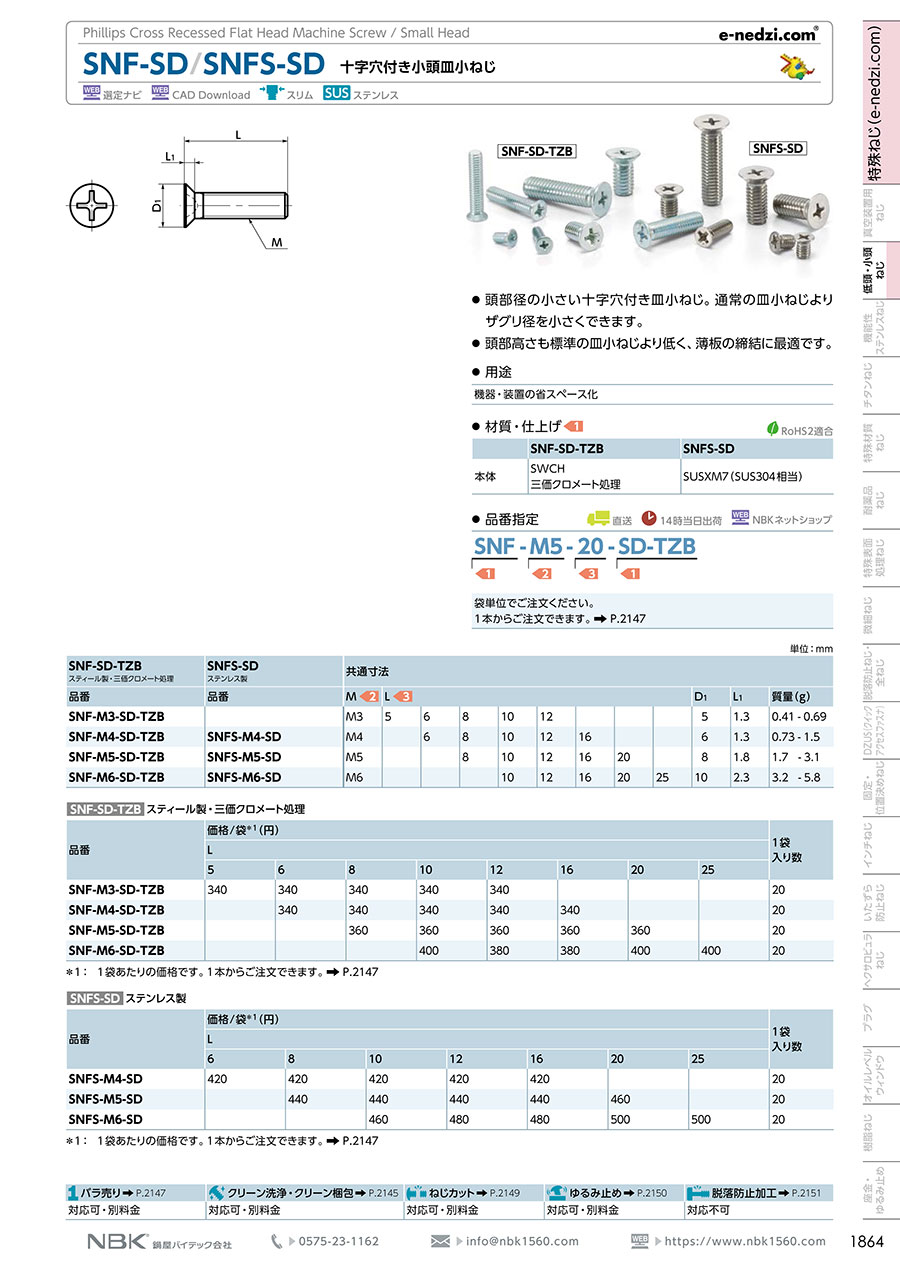

カタログ
