シール座金（ふっ素樹脂コーティング） SWS-HTF
- 種類
- シール座金
- 材質
- ステンレス
- 表面処理
- 塗装・コーティング
- 販売単位
- バラ(1個から購入可能)
- 材質 ステンレス
- SUS304
- 表面処理(詳細)
- ふっ素樹脂コーティング
- ゴムパッキン材質
- フッ素ゴム
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が4型番あります。
詳細情報
基本情報
【特長】
・座金にゴムパッキンを組み込んだシール座金。
・ねじ頭部の座面部からの気体・液体の漏れを防止します。
・座金本体はふっ素樹脂コーティング、ゴムパッキンには耐薬品性にすぐれたフッ素ゴムを使用。
【用途】
・FPD・半導体製造のウェットプロセス/プリント基板エッチング装置/金属表面処理設備/洗浄装置/化学プラント。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
シール座金（ふっ素樹脂コーティング）の仕様
シール座金（ふっ素樹脂コーティング）の外観
- 本体材質・仕上げ：SUS304・ふっ素樹脂コーティング
- ゴムパッキン：ふっ素ゴム
シール座金（ふっ素樹脂コーティング）の寸法図
（単位：mm）
| 品番 | 呼び | d | D | h | t | t1 | C | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| SWS-3-HTF | 3 | 3.2 | 7 | 0.5 | 2.2 | 2.2 | 6.3 | 0.2 |
| SWS-5-HTF | 5 | 5.2 | 9.5 | 0.8 | 2.7 | 2.8 | 8.2 | 0.6 |
| SWS-6-HTF | 6 | 6.2 | 11.5 | 1 | 3 | 3 | 9.8 | 1 |
| SWS-8-HTF | 8 | 8.2 | 15.2 | 1 | 3.2 | 3.3 | 13.4 | 1.8 |
使用例
シール座金（ふっ素樹脂コーティング）の使用例
- 六角ボルト（頭部ふっ素樹脂コーティング）（※別売）と組み合わせて使用することで、座面からねじ部への薬液の侵入を防ぐ。
- 0.6MPaの気密試験で漏れがないことを確認。
注意事項
- ※ 締めつけ時にボルト座面との摩擦でコーティングがはがれることがあります。締めつけ過ぎにご注意ください。
- ※ SNHS-HTF（※別売）と組み合わせて使用する場合、締めつけトルクはSNHS-HTFの推奨締めつけトルク以下としてください。
- ※ 使用画像は代表型番です。実際の商品とは異なる場合があります。

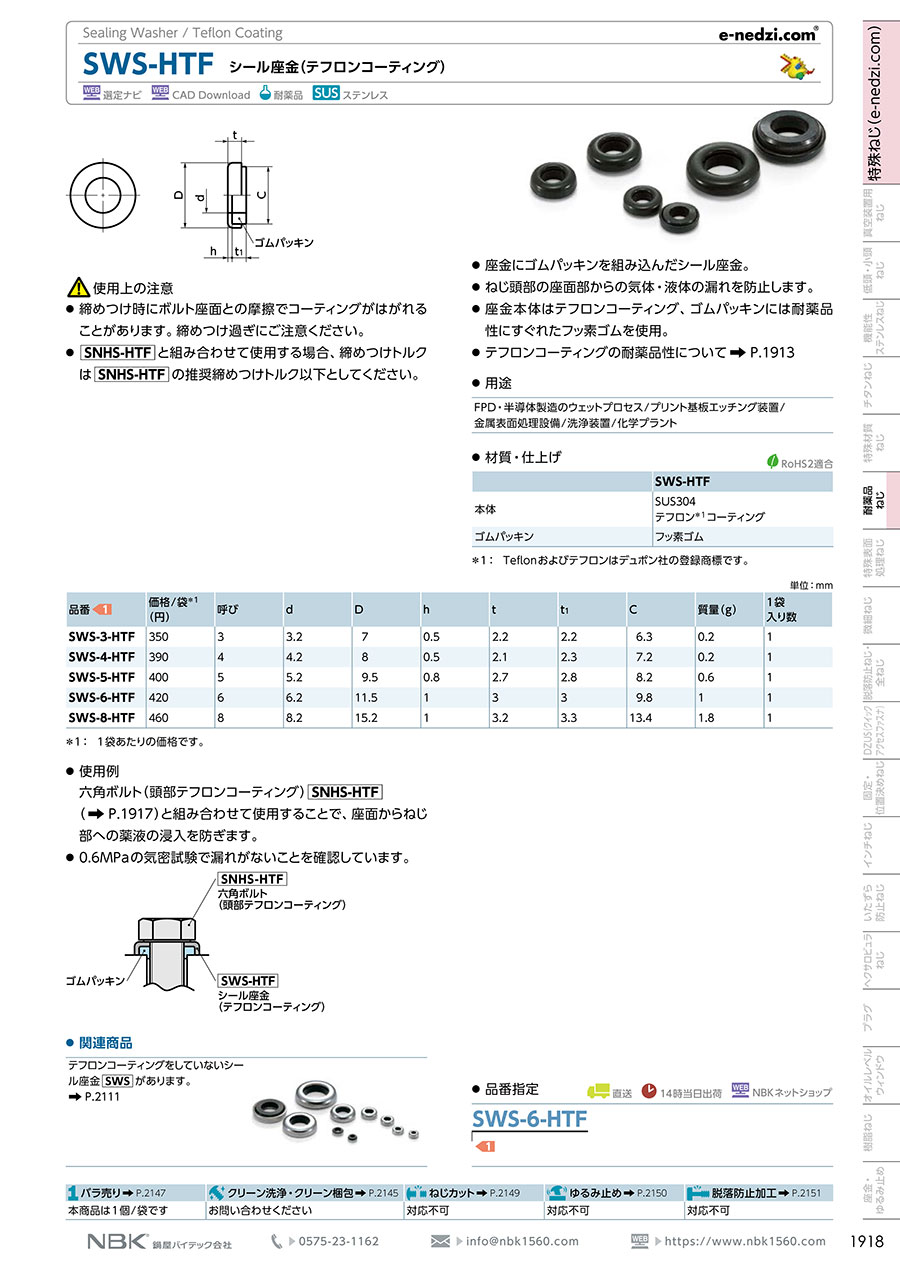

カタログ
