鍋屋バイテック

座金組込み六角穴付きボルト SVSQS【1～20個入り】

Name: 座金組込み六角穴付きボルト SVSQS【1～20個入り】
Brand: 鍋屋バイテック
SKU: 221006450910
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 832円～8,057円

税込単価: 915円～8,863円

ねじに平座金とばね座金が組み込まれいるので脱落の心配がない六角穴付きボルト。【...

詳細情報を確認する

取付穴形状
六角穴
詳細形状
標準
基本形状
標準（丸）
材質
ステンレス
表面処理
なし
ねじ山種類
メートル並目
先端形状
平先
強度区分（ステンレス）
A2-70
仕様
ガス抜き穴付き

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が111型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

販売単位

最小発注数量

3	5	0.5	箱・パック	1パック 20個入り
3	5	0.5	バラ(1個から購入可能)	1個
3	6	0.5	箱・パック	1パック 20個入り
3	6	0.5	バラ(1個から購入可能)	1個
3	8	0.5	箱・パック	1パック 20個入り
3	8	0.5	バラ(1個から購入可能)	1個
3	10	0.5	箱・パック	1パック 20個入り
3	10	0.5	バラ(1個から購入可能)	1個
3	12	0.5	箱・パック	1パック 20個入り
3	12	0.5	バラ(1個から購入可能)	1個
3	16	0.5	箱・パック	1パック 20個入り
3	16	0.5	バラ(1個から購入可能)	1個
4	6	0.7	バラ(1個から購入可能)	1個
4	8	0.7	箱・パック	1パック 10個入り
4	8	0.7	バラ(1個から購入可能)	1個
4	10	0.7	箱・パック	1パック 10個入り
4	10	0.7	バラ(1個から購入可能)	1個
4	12	0.7	箱・パック	1パック 10個入り
4	12	0.7	バラ(1個から購入可能)	1個
4	16	0.7	箱・パック	1パック 10個入り
4	16	0.7	バラ(1個から購入可能)	1個
4	20	0.7	箱・パック	1パック 10個入り
4	20	0.7	バラ(1個から購入可能)	1個
4	25	0.7	箱・パック	1パック 10個入り
4	25	0.7	バラ(1個から購入可能)	1個
4	30	0.7	箱・パック	1パック 10個入り
4	30	0.7	バラ(1個から購入可能)	1個
4	35	0.7	箱・パック	1パック 10個入り
4	35	0.7	バラ(1個から購入可能)	1個
5	8	0.8	箱・パック	1パック 10個入り
5	8	0.8	バラ(1個から購入可能)	1個
5	10	0.8	箱・パック	1パック 10個入り
5	10	0.8	バラ(1個から購入可能)	1個
5	12	0.8	箱・パック	1パック 10個入り
5	12	0.8	バラ(1個から購入可能)	1個
5	16	0.8	箱・パック	1パック 10個入り
5	16	0.8	バラ(1個から購入可能)	1個
5	20	0.8	箱・パック	1パック 10個入り
5	20	0.8	バラ(1個から購入可能)	1個
5	25	0.8	箱・パック	1パック 10個入り
5	25	0.8	バラ(1個から購入可能)	1個
5	30	0.8	箱・パック	1パック 10個入り
5	30	0.8	バラ(1個から購入可能)	1個
5	35	0.8	箱・パック	1パック 10個入り
5	35	0.8	バラ(1個から購入可能)	1個
5	40	0.8	箱・パック	1パック 10個入り
5	40	0.8	バラ(1個から購入可能)	1個
6	10	1	箱・パック	1パック 10個入り
6	10	1	バラ(1個から購入可能)	1個
6	12	1	箱・パック	1パック 10個入り
6	12	1	バラ(1個から購入可能)	1個
6	16	1	箱・パック	1パック 10個入り
6	16	1	バラ(1個から購入可能)	1個
6	20	1	箱・パック	1パック 10個入り
6	20	1	バラ(1個から購入可能)	1個
6	25	1	箱・パック	1パック 10個入り
6	25	1	バラ(1個から購入可能)	1個
6	30	1	箱・パック	1パック 10個入り
6	30	1	バラ(1個から購入可能)	1個
6	35	1	箱・パック	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

4,297円 ( 4,727円 )	3日目
832円 ( 915円 )	3日目
4,542円 ( 4,996円 )	3日目
850円 ( 935円 )	3日目
5,459円 ( 6,005円 )	3日目
869円 ( 956円 )	3日目
5,245円 ( 5,770円 )	3日目
884円 ( 972円 )	3日目
5,739円 ( 6,313円 )	3日目
921円 ( 1,013円 )	3日目
6,232円 ( 6,855円 )	3日目
952円 ( 1,047円 )	3日目
884円 ( 972円 )	3日目
3,001円 ( 3,301円 )	3日目
902円 ( 992円 )	3日目
3,114円 ( 3,425円 )	3日目
916円 ( 1,008円 )	3日目
3,259円 ( 3,585円 )	3日目
937円 ( 1,031円 )	3日目
3,634円 ( 3,997円 )	3日目
985円 ( 1,084円 )	3日目
3,460円 ( 3,806円 )	3日目
1,001円 ( 1,101円 )	3日目
4,184円 ( 4,602円 )	3日目
1,052円 ( 1,157円 )	3日目
4,275円 ( 4,703円 )	3日目
1,114円 ( 1,225円 )	3日目
4,665円 ( 5,132円 )	3日目
1,166円 ( 1,283円 )	3日目
3,135円 ( 3,449円 )	3日目
920円 ( 1,012円 )	3日目
3,271円 ( 3,598円 )	3日目
935円 ( 1,029円 )	3日目
3,326円 ( 3,659円 )	4日目
985円 ( 1,084円 )	3日目
3,780円 ( 4,158円 )	3日目
1,047円 ( 1,152円 )	3日目
4,040円 ( 4,444円 )	3日目
1,035円 ( 1,139円 )	3日目
4,161円 ( 4,577円 )	3日目
1,101円 ( 1,211円 )	3日目
4,942円 ( 5,436円 )	3日目
1,147円 ( 1,262円 )	3日目
4,998円 ( 5,498円 )	3日目
1,210円 ( 1,331円 )	3日目
5,738円 ( 6,312円 )	3日目
1,306円 ( 1,437円 )	3日目
3,460円 ( 3,806円 )	3日目
1,001円 ( 1,101円 )	3日目
3,574円 ( 3,931円 )	3日目
1,017円 ( 1,119円 )	3日目
3,811円 ( 4,192円 )	在庫品1日目当日出荷可能
1,052円 ( 1,157円 )	3日目
4,275円 ( 4,703円 )	3日目
1,114円 ( 1,225円 )	3日目
4,524円 ( 4,976円 )	在庫品1日目当日出荷可能
1,147円 ( 1,262円 )	3日目
5,181円 ( 5,699円 )	3日目
1,177円 ( 1,295円 )	3日目
5,606円 ( 6,167円 )	3日目

基本情報
商品情報

基本情報

ねじに平座金とばね座金が組み込まれいるので脱落の心配がない六角穴付きボルト。
【特長】
・ガス抜き穴が機器。
・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートする。
・クリーンルーム内での手袋による作業が容易。
・クリーン洗浄・クリーン梱包済み。
・座金の組み込み作業が不要。
【用途】
・真空装置、真空容器、FPD製造装置、半導体製造装置、電子顕微鏡。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

製品仕様

SVSQSの外観

※こちらの商品画像は代表画像です。

SVSQSの寸法図

（単位：mm）

品番	M	L													D₁	D	L₁	B	t	T	d	質量（g）
SVSQS-M3	M3	5	6	8	10	12	16	-	-	-	-	-	-	-	5.5	7	3	2.5	0.5	0.7	1.2	0.9-1.4
SVSQS-M4	M4	-	6	8	10	12	16	20	25	30	35	-	-	-	7	9	4	3	0.8	1	1.5	2.1-4.7
SVSQS-M5	M5	-	-	8	10	12	16	20	25	30	35	40	-	-	8.5	10	5	4	1	1.3	1.5	3.4-8
SVSQS-M6	M6	-	-	-	10	12	16	20	25	30	35	40	45	50	10	12.5	6	5	1.6	1.5	2	6.9-15
SVSQS-M8	M8	-	-	-	-	12	16	20	25	30	35	40	45	50	13	17	8	6	1.6	2	2	15-29
SVSQS-M10	M10	-	-	-	-	-	16	20	25	30	35	40	45	50	16	21	10	8	2	2.5	3	29-47
SVSQS-M12	M12	-	-	-	-	-	-	-	-	30	35	40	45	50	18	24	12	10	2.5	3	3	51-66

材質・仕上げ

ねじ本体：SUSXM7（SUS304相当）
ねじ本体強度区分：A2-70
平座金：SUS304
ばね座金：SUS304

注意・禁止事項

※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
※ 誤記・脱字による損害については責任を負いかねます。
※ 一部の型番の情報のみ掲載しています。

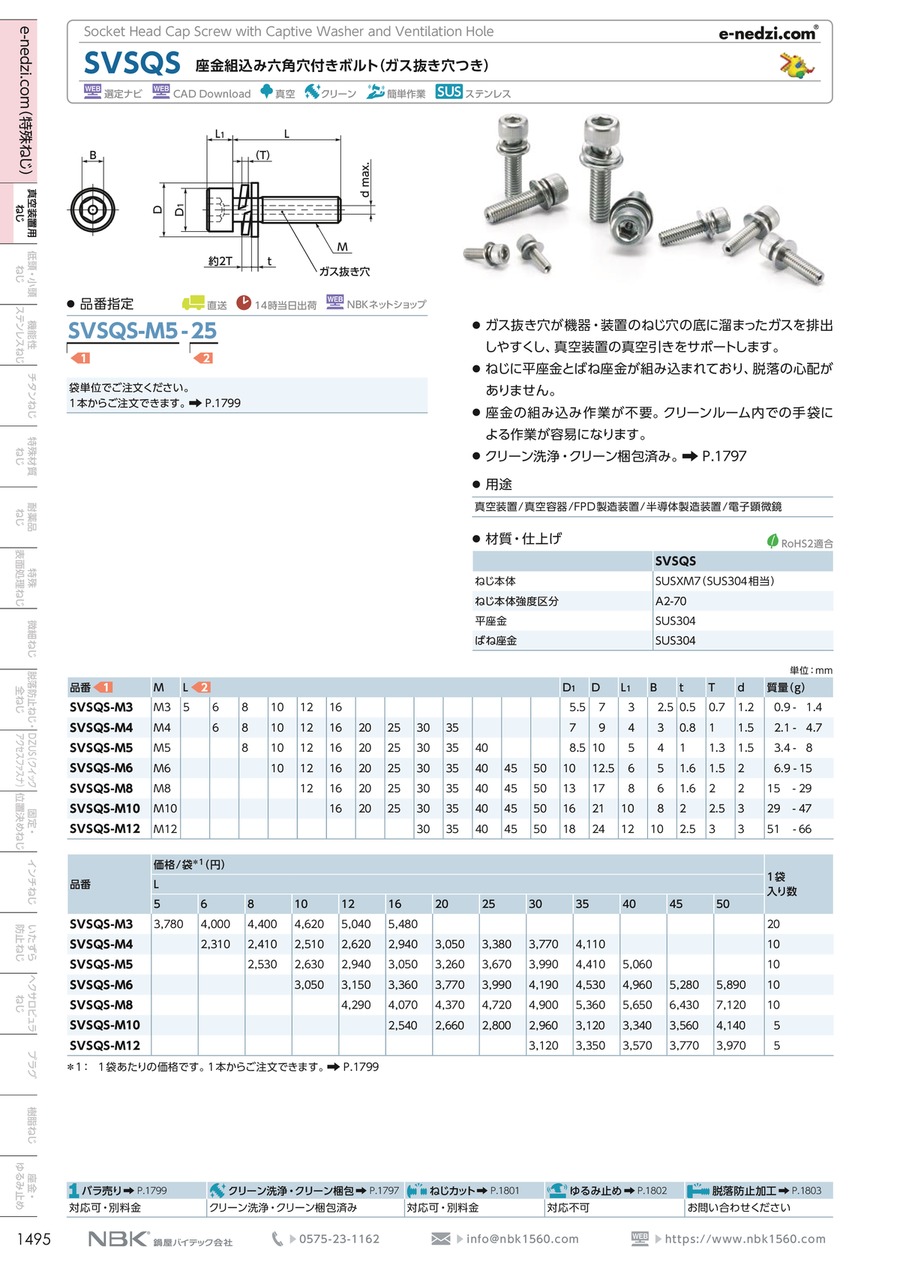

カタログ
