クランピングスクリュー SCSS-VR/VF
- 通常単価(税別)
- 866円～1,671円
- 税込単価
- 953円～1,838円
クリーン洗浄・クリーン梱包済みの真空装置ガス抜き穴付きクランピングスクリュー。【特長】・薄膜フッ素コー...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
SCSS-VRの外観
SCSS-VFの外観
※上記の商品画像は代表画像です。
SCSS-VRの寸法図
SCSS-VFの寸法図
（単位：mm）
| SCSS-VR完全ボール | SCSS-VF平面ボール | 共通寸法 | ||||||
|---|---|---|---|---|---|---|---|---|
| 品番 | L | 品番 | L | M | Db | B | d | 質量（g） |
| SCSS-M5-8-VR | 8.6 | SCSS-M5-8-VF | 8 | M5 | 3 | 2.5 | 1.5 | 0.8 |
| SCSS-M5-12-VR | 12.6 | SCSS-M5-12-VF | 12 | M5 | 3 | 2.5 | 1.5 | 1.3 |
| SCSS-M5-20-VR | 20.6 | SCSS-M5-20-VF | 20 | M5 | 3 | 2.5 | 1.5 | 2.3 |
| SCSS-M6-10-VR | 10.8 | SCSS-M6-10-VF | 10 | M6 | 4 | 3 | 2 | 1.5 |
| SCSS-M6-16-VR | 16.8 | SCSS-M6-16-VF | 16 | M6 | 4 | 3 | 2 | 2.5 |
| SCSS-M6-20-VR | 20.8 | SCSS-M6-20-VF | 20 | M6 | 4 | 3 | 2 | 3.4 |
| SCSS-M6-25-VR | 25.8 | SCSS-M6-25-VF | 25 | M6 | 4 | 3 | 2 | 4 |
| SCSS-M8-10-VR | 11.2 | SCSS-M8-10-VF | 10 | M8 | 5.5 | 4 | 2 | 2.5 |
| SCSS-M8-12-VR | 13.2 | SCSS-M8-12-VF | 12 | M8 | 5.5 | 4 | 2 | 3.2 |
| SCSS-M8-20-VR | 21.2 | SCSS-M8-20-VF | 20 | M8 | 5.5 | 4 | 2 | 5.7 |
| SCSS-M8-25-VR | 26.2 | SCSS-M8-25-VF | 25 | M8 | 5.5 | 4 | 2 | 7.7 |
| SCSS-M8-30-VR | 31.2 | SCSS-M8-30-VF | 30 | M8 | 5.5 | 4 | 2 | 9 |
| SCSS-M10-16-VR | 17.7 | SCSS-M10-16-VF | 16 | M10 | 7 | 5 | 3 | 5 |
| SCSS-M10-20-VR | 21.7 | SCSS-M10-20-VF | 20 | M10 | 7 | 5 | 3 | 7 |
| SCSS-M10-25-VR | 26.7 | SCSS-M10-25-VF | 25 | M10 | 7 | 5 | 3 | 9.5 |
| SCSS-M10-35-VR | 36.7 | SCSS-M10-35-VF | 35 | M10 | 7 | 5 | 3 | 11 |
特長
ガス抜きの構造
- SCSS-VR：完全ボールによる点接触でワークを確実に固定。
- SCSS-VF：平面ボールによる面接触でワークを傷つけない。ボールは9°までフレキシブルに回転し、相手が傾斜面でも確実にクランプする。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
978円 ( 1,076円 ) | 4日目 |
866円 ( 953円 ) | 4日目 |
1,050円 ( 1,155円 ) | 4日目 |
930円 ( 1,023円 ) | 4日目 |
1,123円 ( 1,235円 ) | 4日目 |
1,025円 ( 1,128円 ) | 4日目 |
1,050円 ( 1,155円 ) | 4日目 |
939円 ( 1,033円 ) | 4日目 |
1,110円 ( 1,221円 ) | 4日目 |
988円 ( 1,087円 ) | 4日目 |
1,177円 ( 1,295円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,223円 ( 1,345円 ) | 4日目 |
1,123円 ( 1,235円 ) | 4日目 |
1,203円 ( 1,323円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,203円 ( 1,323円 ) | 4日目 |
1,085円 ( 1,194円 ) | 4日目 |
1,313円 ( 1,444円 ) | 4日目 |
1,203円 ( 1,323円 ) | 4日目 |
1,379円 ( 1,517円 ) | 4日目 |
1,280円 ( 1,408円 ) | 4日目 |
1,421円 ( 1,563円 ) | 4日目 |
1,323円 ( 1,455円 ) | 4日目 |
1,402円 ( 1,542円 ) | 4日目 |
1,226円 ( 1,349円 ) | 4日目 |
1,431円 ( 1,574円 ) | 4日目 |
1,280円 ( 1,408円 ) | 4日目 |
1,507円 ( 1,658円 ) | 4日目 |
1,356円 ( 1,492円 ) | 4日目 |
1,671円 ( 1,838円 ) | 4日目 |
1,515円 ( 1,667円 ) | 4日目 |
詳細情報
基本情報
クリーン洗浄・クリーン梱包済みの真空装置ガス抜き穴付きクランピングスクリュー。
【特長】
・薄膜フッ素コーティングにより、クリーン洗浄後でもボールの潤滑性を高めている。
・ガス抜き穴とガス抜き溝が、装置内に溜まったガスを排出しやすくする。
・本体材質：SUSXM7（SUS304相当）。
・ボール材質／仕上げ：SUS440C（硬度55-60HRC）／薄膜フッ素コーティング。
【用途】
・FPD製造装置・半導体製造装置など、真空装置・真空容器内のワークの固定・位置決めに最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

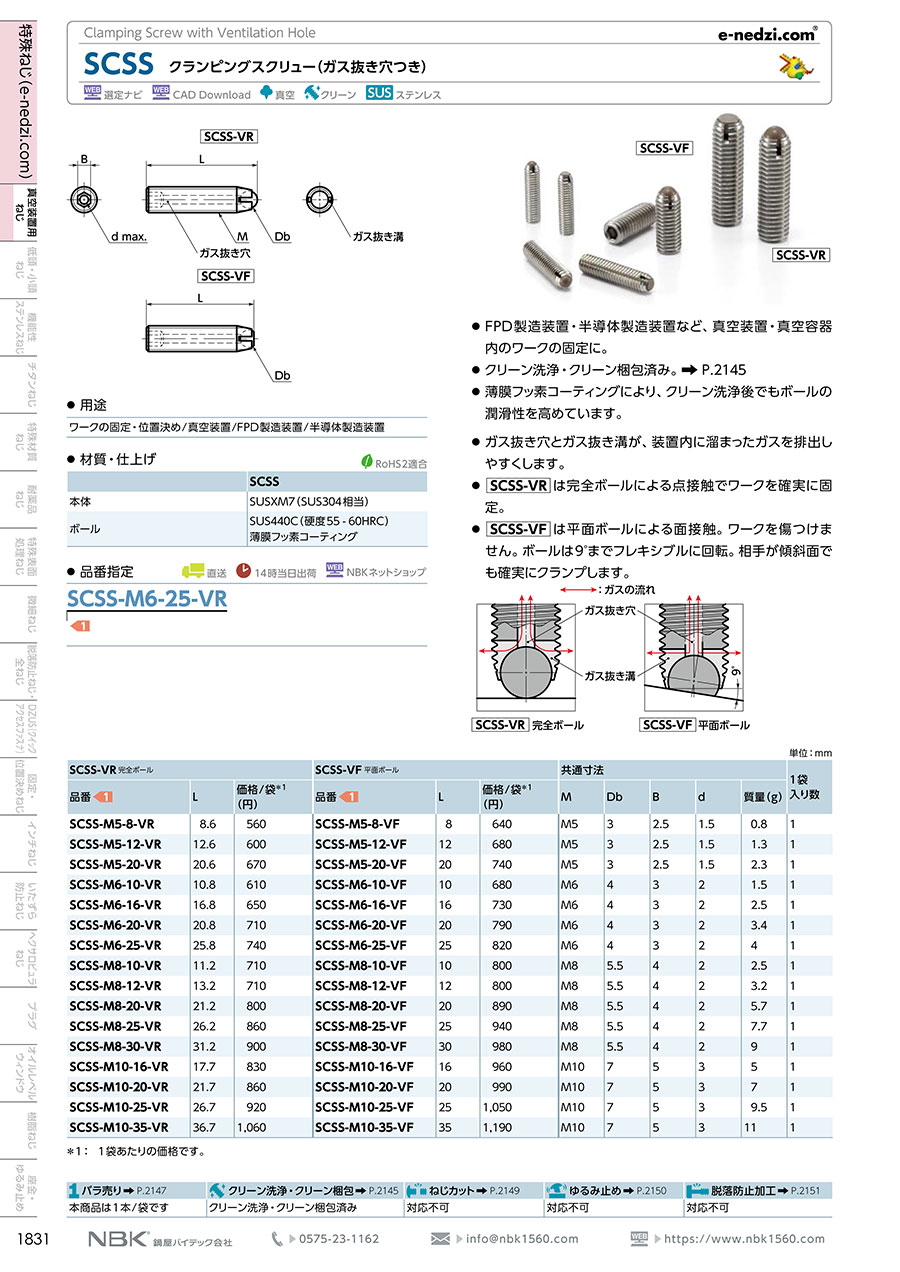

カタログ
