鍋屋バイテック

カバーキャップ用ボルト SNCPS

カタログ |

通常単価(税別): 441円～1,022円

税込単価: 485円～1,124円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

ねじ頭部腐蝕対策に最適な六角穴付ボルト（キャップボルト）。【特長】・カバーキャ...

材質
ステンレス
強度区分（ステンレス）
A2-50
表面処理
なし
ねじ山種類
メートル並目
販売単位
バラ(1個から購入可能)
取付穴形状
六角穴
基本形状
標準（丸）
追加形状
標準

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

カバーキャップ用ボルト SNCPSの仕様

カバーキャップ用ボルト SNCPSの寸法図

材質・仕上げ

本体：SUSXM7（SUS304相当）
強度区分：A2-50

（単位：mm）

品番	M	L										M₁	L₁	B	t	L₂^※1	適用カバーキャップ SCAP	質量（g）
SNCPS-M3	M3	6	8	10	12	-	-	-	-	-	-	M5×0.5	2	2	1.5	全ねじ	SCAP-3	0.53-0.78
SNCPS-M4	M4	-	8	10	12	16	-	-	-	-	-	M6×0.75	2.8	2.5	2.3	全ねじ	SCAP-4	1.3-1.9
SNCPS-M5	M5	-	-	10	12	16	20	-	-	-	-	M8×0.75	3.5	3	2.7	全ねじ	SCAP-5	2-3.3
SNCPS-M6	M6	-	-	-	12	16	20	25	-	-	-	M10×0.75	4	4	3	全ねじ	SCAP-6	3.8-6.4
SNCPS-M8	M8	-	-	-	-	16	20	25	30	35	-	M12×1	5	5	3.8	22（L=35）	SCAP-8	9-16
SNCPS-M10	M10	-	-	-	-	-	20	25	30	35	40	M16×1	6	6	4.5	26（L=40）	SCAP-10	17-27

※1：Lが（）の寸法以外の場合は全ねじです。

使用方法

カバーキャップ用ボルト SNCPSを締めつけた後、カバーキャップSCAPをSNCPSの頭部をカバーするように取りつけてください。SCAPの締めつけトルクは、表中の推奨締めつけトルクを超えないようにしてください。

使用上のご注意

耐蝕性は使用条件により変化します。事前に必ず実際と同じ使用条件でテストしてください。

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

ねじ種類

ねじM径

サイズ（X表記）

サイズ（-表記）

最小発注数量

3	6	0.5	全ねじ	M3	M3X6	M3-6	1個
3	8	0.5	全ねじ	M3	M3X8	M3-8	1個
3	10	0.5	全ねじ	M3	M3X10	M3-10	1個
3	12	0.5	全ねじ	M3	M3X12	M3-12	1個
4	8	0.7	全ねじ	M4	M4X8	M4-8	1個
4	10	0.7	全ねじ	M4	M4X10	M4-10	1個
4	12	0.7	全ねじ	M4	M4X12	M4-12	1個
4	16	0.7	全ねじ	M4	M4X16	M4-16	1個
5	10	0.8	全ねじ	M5	M5X10	M5-10	1個
5	12	0.8	全ねじ	M5	M5X12	M5-12	1個
5	16	0.8	全ねじ	M5	M5X16	M5-16	1個
5	20	0.8	全ねじ	M5	M5X20	M5-20	1個
6	12	1	全ねじ	M6	M6X12	M6-12	1個
6	16	1	全ねじ	M6	M6X16	M6-16	1個
6	20	1	全ねじ	M6	M6X20	M6-20	1個
6	25	1	全ねじ	M6	M6X25	M6-25	1個
8	16	1.25	全ねじ	M8	M8X16	M8-16	1個
8	20	1.25	全ねじ	M8	M8X20	M8-20	1個
8	25	1.25	全ねじ	M8	M8X25	M8-25	1個
8	30	1.25	全ねじ	M8	M8X30	M8-30	1個
8	35	1.25	半ねじ	M8	M8X35	M8-35	1個
10	20	1.5	全ねじ	M10	M10X20	M10-20	1個
10	25	1.5	全ねじ	M10	M10X25	M10-25	1個
10	30	1.5	全ねじ	M10	M10X30	M10-30	1個
10	35	1.5	全ねじ	M10	M10X35	M10-35	1個
10	40	1.5	半ねじ	M10	M10X40	M10-40	1個

通常単価(税別) (税込単価)	通常出荷日

441円 ( 485円 )	4日目
469円 ( 516円 )	4日目
469円 ( 516円 )	4日目
484円 ( 532円 )	4日目
484円 ( 532円 )	4日目
484円 ( 532円 )	4日目
484円 ( 532円 )	4日目
496円 ( 546円 )	4日目
496円 ( 546円 )	4日目
484円 ( 532円 )	4日目
484円 ( 532円 )	4日目
496円 ( 546円 )	4日目
526円 ( 579円 )	4日目
526円 ( 579円 )	4日目
536円 ( 590円 )	4日目
572円 ( 629円 )	3日目
618円 ( 680円 )	4日目
632円 ( 695円 )	4日目
656円 ( 722円 )	4日目
669円 ( 736円 )	4日目
684円 ( 752円 )	4日目
656円 ( 722円 )	4日目
669円 ( 736円 )	4日目
684円 ( 752円 )	4日目
735円 ( 809円 )	4日目
1,022円 ( 1,124円 )	3日目

詳細情報

基本情報

基本情報

ねじ頭部腐蝕対策に最適な六角穴付ボルト（キャップボルト）。
【特長】
・カバーキャップSCAPとカバーキャップ用ボルトSNCPSを組み合わせて使用してください。
・真空チャンバー内の処理ガスやプラズマからボルト頭部の腐蝕を防止する。
・ねじ締結部はステンレス製のため、アルミやセラミックのねじと比べて高い締めつけ力が得られる。
【用途】
・成膜装置／エッチング装置／FPD製造装置／半導体製造装置。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

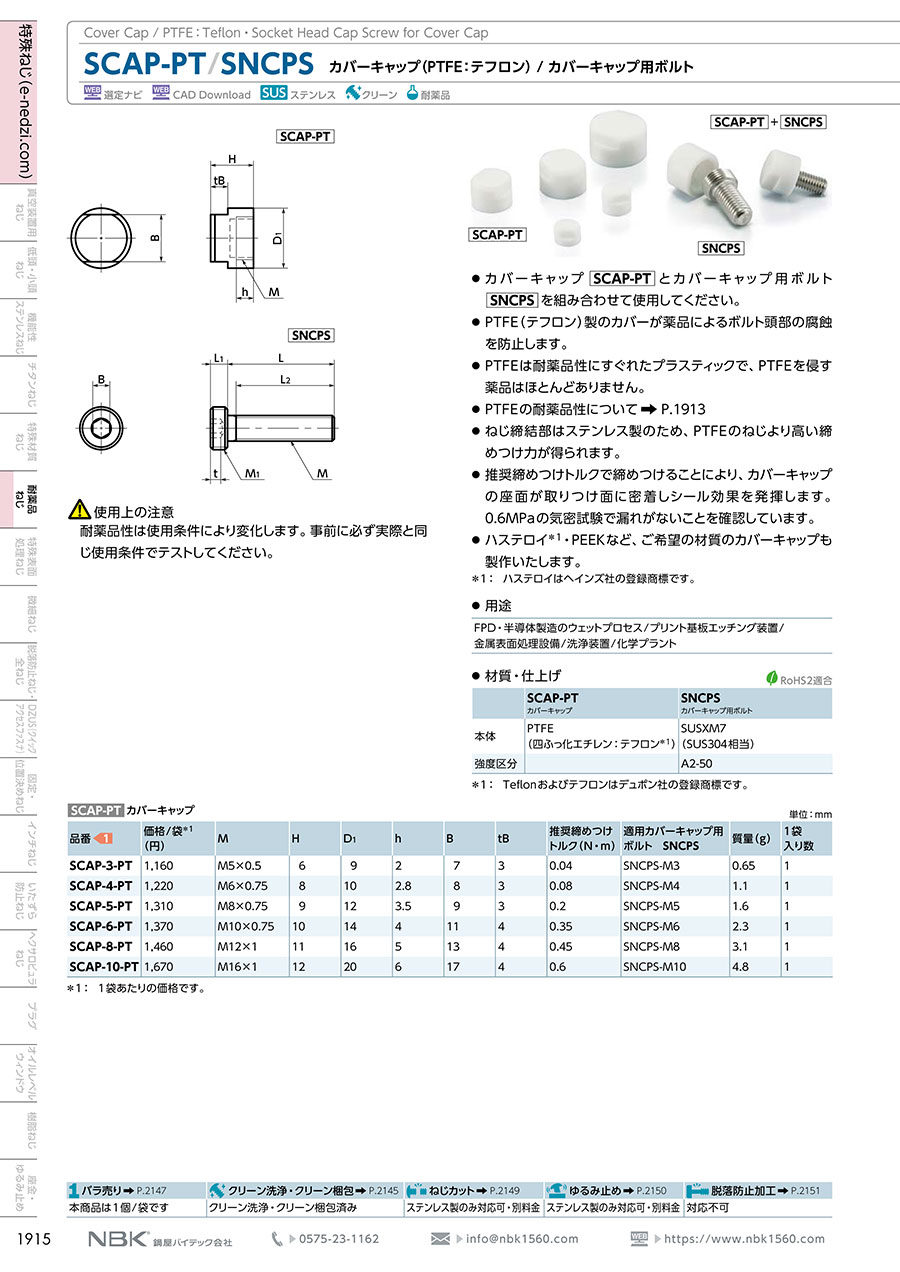

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
