5	3.9	0.3	箱・パック	12.7	M5	10	1パック 100個入り
5	3.9	0.3	バラ(1個から購入可能)	12.7	M5	10	1個
6	4.7	0.4	箱・パック	15.7	M6	10	1パック 100個入り
6	4.7	0.4	バラ(1個から購入可能)	15.7	M6	10	1個
8	6.8	0.4	箱・パック	21.6	M8	10	1パック 100個入り
8	6.8	0.4	バラ(1個から購入可能)	21.6	M8	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,697円 ( 6,267円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
5,697円 ( 6,267円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	在庫品1日目当日出荷可能
6,850円 ( 7,535円 )	在庫品1日目当日出荷可能
415円 ( 457円 )	3日目

基本情報

市販のねじに組みつけるだけで、ねじの脱落・紛失を防止するワッシャ。
【特長】
・ワッシャの爪がしっかりとねじ山に引っかかり、取りつけ後はねじから簡単に抜け落ちない。
・材質：SUS302。
【用途】
・取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定用ボルトに。
・CEマーキングの対応に。
・工作機械／食品機械／電気・電子機器。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

外形図

製品仕様

材質・仕上げ

型番	SWAS-3-SC	SWAS-4-SC	SWAS-5-SC	SWAS-6-SC	SWAS-8-SC
本体	SUS304	SUS304	SUS302	SUS302	SUS302

規格表

単位：mm

型番	呼び	D	d	t	h	専用工具	質量（g）
SWAS-5-SC	5	12.7	3.9	0.3	1.1	SKSC-345	0.25
SWAS-6-SC	6	15.7	4.7	0.4	1.4	SKSC-68	0.47
SWAS-8-SC	8	21.6	6.8	0.4	1.9	SKSC-68	0.94

使用例

カバーに取り付けたねじをフレームからはずしたとき、ねじが抜け落ちない。

取り付け例

カバーにねじを通し、反対側からSWAS-SCをねじ部に圧入する。このとき SWAS-SC の爪が出ている側をフレーム側にすること。

フレーム側のめねじの面取りはC1.5-C2とする

注意・禁止事項

注意事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

使用上の注意

SWAS-SCは一度ねじに取りつけると簡単に取りはずしできません。
取りはずす場合は、SWAS-SCもしくはねじを切断する必要があります。取りつけの際はご注意ください。
SWAS-SCがカバーにより押さえつけられた状態でねじをゆるめるとSWAS-SCが外れる場合があります。

カタログ

商品TOP

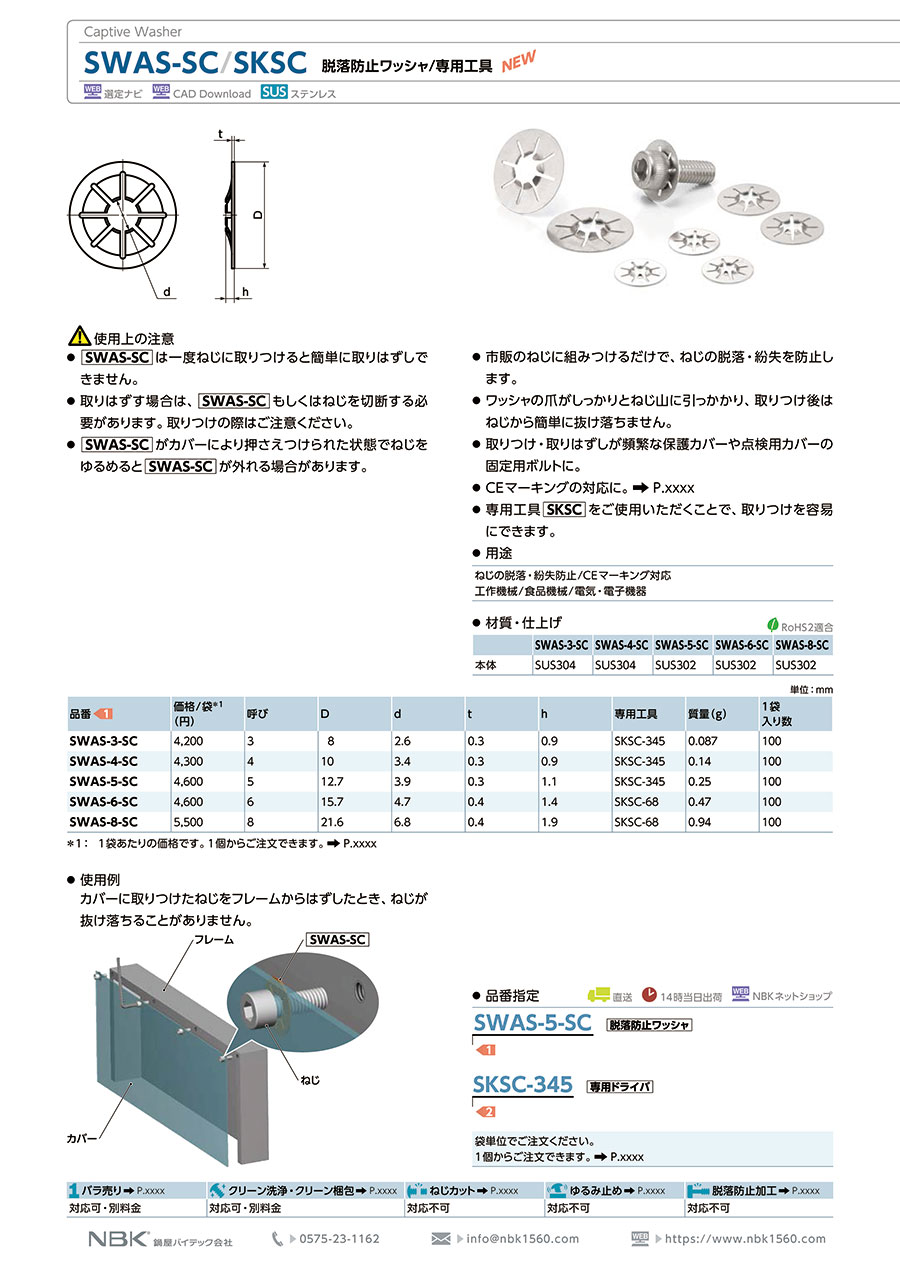

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
