ターンバックル - 汎用おねじタイプ STB
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,468円～5,997円
- 税込単価
- 1,615円～6,597円
スライドの位置調整などに最適なターンバックル。【特長】・両側の六角スタッドボル...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報

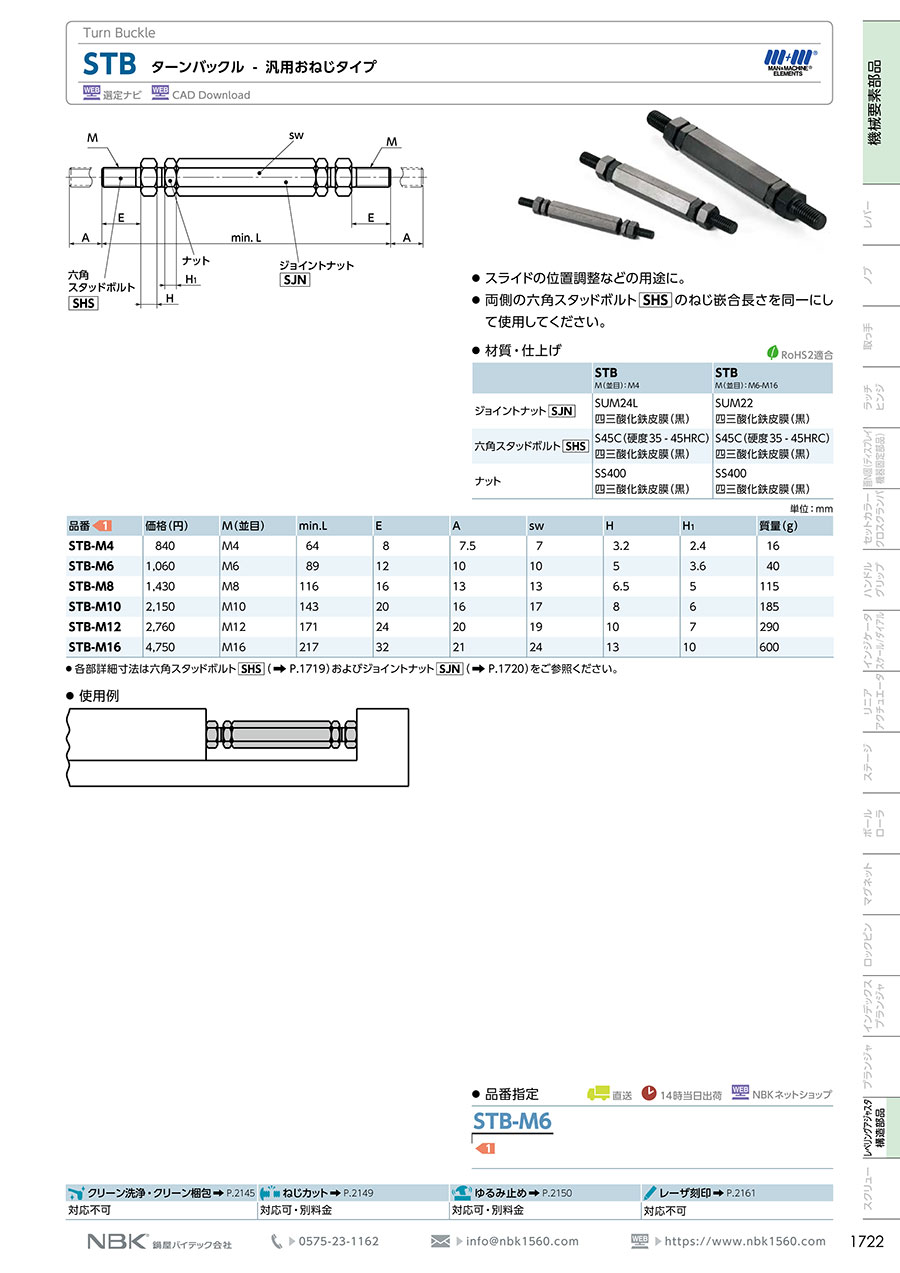

外形図
規格表
単位：mm
| 型番 | M（並目） （右ねじ） | ピッチ | min.L | E | A | sw | H | H1 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| STB-M4 | M4 | 0.7 | 64 | 8 | 7.5 | 7 | 3.2 | 2.4 | 16 |
| STB-M6 | M6 | 1.0 | 89 | 12 | 10 | 10 | 5 | 3.6 | 40 |
| STB-M8 | M8 | 1.25 | 116 | 16 | 13 | 13 | 6.5 | 5 | 115 |
| STB-M10 | M10 | 1.5 | 143 | 20 | 16 | 17 | 8 | 6 | 185 |
| STB-M12 | M12 | 1.75 | 171 | 24 | 20 | 19 | 10 | 7 | 290 |
| STB-M16 | M16 | 2.0 | 217 | 32 | 21 | 24 | 13 | 10 | 600 |
材質・仕上げ
| - | STB M（並目）：M4 | STB M（並目）：M6-M16 |
|---|---|---|
| ジョイントナット［SJN］ | SUM24L 四三酸化鉄皮膜（黒） | SUM22 四三酸化鉄皮膜（黒） |
| 六角スタッドボルト［SHS］ | S45C（硬度35-45HRC） 四三酸化鉄皮膜（黒） | S45C（硬度35-45HRC） 四三酸化鉄皮膜（黒） |
| ナット | SS400 四三酸化鉄皮膜（黒） | SS400 四三酸化鉄皮膜（黒） |
使用例
ターンバックル STBの使用例
詳細情報
基本情報
スライドの位置調整などに最適なターンバックル。
【特長】
・両側の六角スタッドボルトSHSのねじ嵌合長さを同一にして使用してください。
【用途】
・チェーンの張り。
・スライドの位置調整などに。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
