鍋屋バイテック

ターンバックル - ローラチェーン専用タイプ STR/STRS

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,970円～10,146円

税込単価: 2,167円～11,161円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

チェーンの張り調整などに最適なチェーンボルト。【特長】・両側のローラチェーンボ...

種類
ターンバックル

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

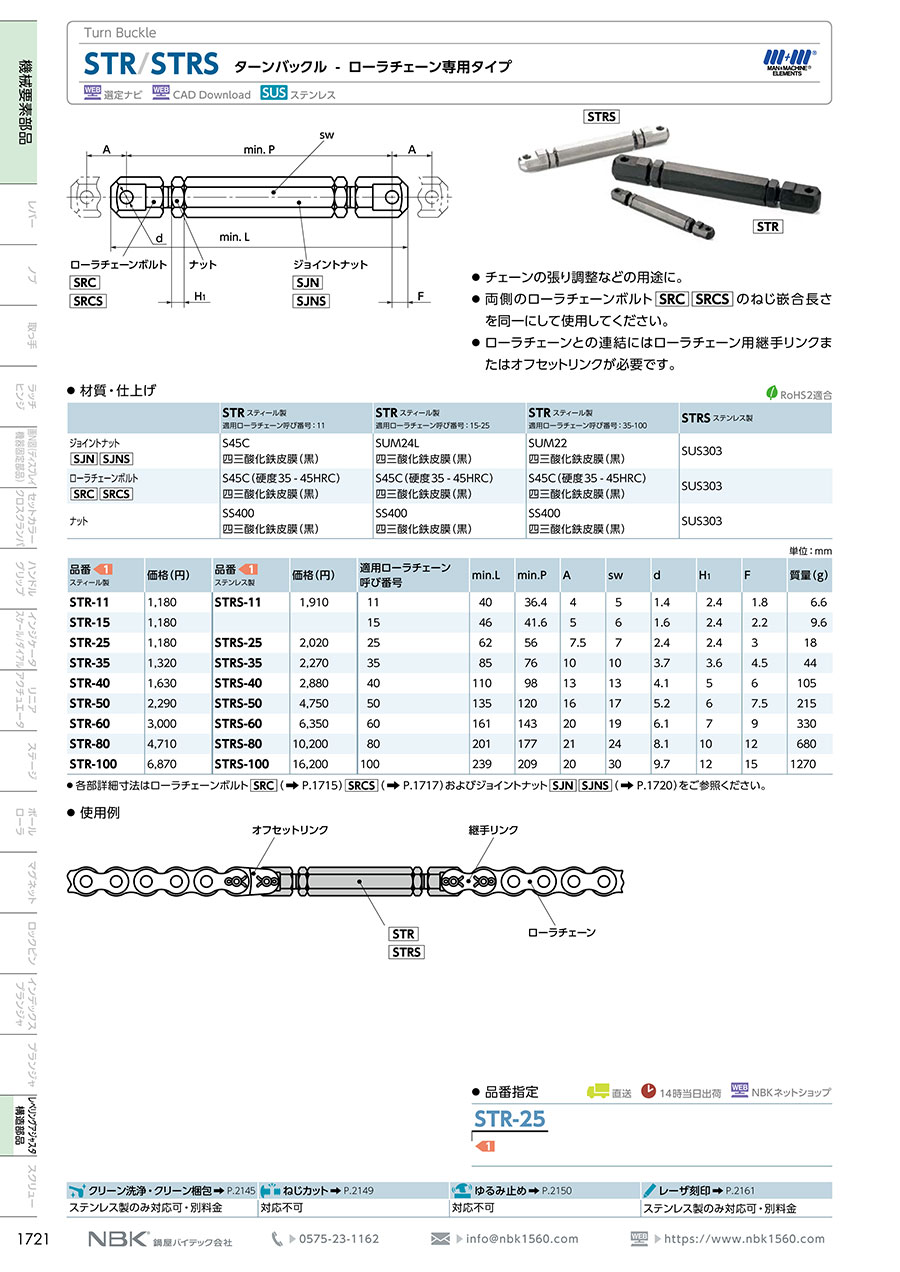

クランピングスクリュー／ボルト STRの仕様

STRS／STRの外観

クランピングスクリュー／ボルト STRシリーズの寸法図

使用例

（単位：mm）

品番スティール製	品番ステンレス製	適用ローラチェーン呼び番号	min.L	min.P	A	sw	d	H₁	F	質量（g）
STR-11	STRS-11	11	40	36.4	4	5	1.4	2.4	1.8	6.6
STR-15	-	15	46	41.6	5	6	1.6	2.4	2.2	9.6
STR-25	STRS-25	25	62	56	7.5	7	2.4	2.4	3	18
STR-35	STRS-35	35	85	76	10	10	3.7	3.6	4.5	44
STR-40	STRS-40	40	110	98	13	13	4.1	5	6	105
STR-50	STRS-50	50	135	120	16	17	5.2	6	7.5	215
STR-60	STRS-60	60	161	143	20	19	6.1	7	9	330
STR-80	STRS-80	80	201	177	21	24	8.1	10	12	680
STR-100	STRS-100	100	239	209	20	30	9.7	12	15	1,270

型番リスト

表示件数

型番

適用ローラチェーン呼び番号

本体材質

二面幅

(mm)

最小発注数量

25	S45C/SUM24L	7	1個
35	S45C/SUM22	10	1個
40	S45C/SUM22	13	1個
60	S45C/SUM22	19	1個
40	SUS303/SUS303	13	1個
60	SUS303/SUS303	19	1個

通常単価(税別) (税込単価)	通常出荷日

2,075円 ( 2,283円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
2,863円 ( 3,149円 )	在庫品1日目当日出荷可能
4,973円 ( 5,470円 )	在庫品1日目当日出荷可能
5,024円 ( 5,526円 )	3日目
10,146円 ( 11,161円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

チェーンの張り調整などに最適なチェーンボルト。
【特長】
・両側のローラチェーンボルトSRC SRCS のねじ嵌合長さを同一にして使用してください。
・ローラチェーンとの連結にはローラチェーン用継手リンクまたはオフセットリンクが必要。
・※商品画像は代表画像です。詳細は商品規格をご覧下さい。
【用途】
・チェーンの張り調整などの用途に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
