ローラチェーンボルト SRC/SRCS

カタログ |

通常単価(税別): 836円～9,918円特別価格

税込単価: 920円～10,910円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～9日目一部当日出荷可能

右ねじ・左ねじが選択できるローラーチェーンボルト。【特長】・六角ナット（3種）が付属。・ローラチェーン...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

クランピングスクリュー／ボルト SRC／SRCSの仕様

クランピングスクリュー／ボルト SRCの外観

クランピングスクリュー／ボルト SRCの寸法図

（単位：mm）

品番	適用ローラチェーン呼び番号	E	M （並目）	L₁	L	F	d	B₁	B₂	H₁	最大荷重（N）	質量（g）
SRC-11-10-R	11	10	M2.5	9.1	17.2	1.8	1.7	2.4	5	1.6	300	1.8
SRC-11-15-R	11	15	M2.5	14.1	22.2	1.8	1.7	2.4	5	1.6	300	2
SRC-11-20-R	11	20	M2.5	19.1	27.2	1.8	1.7	2.4	5	1.6	300	2.2
SRC-15-12-R	15	12	M3	10	20.6	2.2	1.7	3.4	6	1.8	440	2.8
SRC-15-18-R	15	18	M3	16	26.6	2.2	1.7	3.4	6	1.8	440	3.1
SRC-15-25-R	15	25	M3	23	33.6	2.2	1.7	3.4	6	1.8	440	3.5
SRC-25-18-R	25	18	M4	16.5	28.2	3	2.4	4.8	7	2.4	780	5
SRC-25-25-R	25	25	M4	23.5	35.2	3	2.4	4.8	7	2.4	780	6
SRC-25-40-R	25	40	M4	38.5	50.2	3	2.4	4.8	7	2.4	780	7
SRC-35-25-R	35	25	M6	23.5	40	4.5	3.7	7.4	10	3.6	1,960	12
SRC-35-32-R	35	32	M6	30.5	47	4.5	3.7	7.4	10	3.6	1,960	14
SRC-35-55-R	35	55	M6	53.5	70	4.5	3.7	7.4	10	3.6	1,960	18
SRC-40-33-R	40	33	M8	31	52.5	6	4	11.2	13	5	3,530	30
SRC-40-40-R	40	40	M8	38	59.5	6	4	11.2	13	5	3,530	33
SRC-40-70-R	40	70	M8	68	89.5	6	4	11.2	13	5	3,530	44
SRC-50-41-R	50	41	M10	39	65	7.5	5.2	13.8	17	6	5,680	60
SRC-50-50-R	50	50	M10	48	74	7.5	5.2	13.8	17	6	5,680	66
SRC-50-75-R	50	75	M10	73	99	7.5	5.2	13.8	17	6	5,680	80
SRC-60-49-R	60	49	M12	47	78	9	6	17.8	19	7	8,230	100
SRC-60-63-R	60	63	M12	61	92	9	6	17.8	19	7	8,230	120
SRC-60-100-R	60	100	M12	98	129	9	6	17.8	19	7	8,230	150
SRC-80-60-R	80	60	M16	57	98	12	8	22.6	24	10	15,400	210
SRC-80-80-R	80	80	M16	77	118	12	8	22.6	24	10	15,400	240
SRC-80-115-R	80	115	M16	112	153	12	8	22.6	24	10	15,400	300
SRC-100-70-R	100	70	M20	65	117	15	9.6	27.5	30	12	23,900	440
SRC-100-100-R	100	100	M20	95	147	15	9.6	27.5	30	12	23,900	520
SRC-100-145-R	100	145	M20	140	192	15	9.6	27.5	30	12	23,900	630
SRC-11-10-L	11	10	M2.5	9.1	17.2	1.8	1.7	2.4	5	1.6	300	1.8
SRC-15-12-L	15	12	M3	10	20.6	2.2	1.7	3.4	6	1.8	440	2.8
SRC-25-18-L	25	18	M4	16.5	28.2	3	2.4	4.8	7	2.4	780	5
SRC-35-25-L	35	25	M6	23.5	40	4.5	3.7	7.4	10	3.6	1,960	12
SRC-40-33-L	40	33	M8	31	52.5	6	4	11.2	13	5	3,530	30
SRC-50-41-L	50	41	M10	39	65	7.5	5.2	13.8	17	6	5,680	60
SRC-60-49-L	60	49	M12	47	78	9	6	17.8	19	7	8,230	100
SRC-80-60-L	80	60	M16	57	98	12	8	22.6	24	10	15,400	210
SRC-100-70-L	100	70	M20	65	117	15	9.6	27.5	30	12	23,900	440

SRCの材質・仕上げ

-	SRC
本体	S45C（硬度35-40HRC）四三酸化鉄皮膜（黒）
ナット	SS400 四三酸化鉄皮膜（黒）

製品仕様

クランピングスクリュー／ボルト SRCSの外観

クランピングスクリュー／ボルト SRCSの寸法図

（単位：mm）

品番	適用ローラチェーン呼び番号	E	M （並目）	L₁	L	F	d	B₁	B₂	H₁	最大荷重（N）	質量（g）
SRCS-11-10-R	11	10	M2.5	9.1	17.2	1.8	1.7	2.4	5	1.6	240	1.8
SRCS-25-18-R	25	18	M4	16.5	28.2	3	2.4	4.8	7	2.4	680	5
SRCS-35-25-R	35	25	M6	23.5	40	4.5	3.7	7.4	10	3.6	1,570	12
SRCS-40-33-R	40	33	M8	31	52.5	6	4	11.2	13	5	2,840	30
SRCS-50-41-R	50	41	M10	39	65	7.5	5.2	13.8	17	6	4,510	60
SRCS-60-49-R	60	49	M12	47	78	9	6	17.8	19	7	6,570	100
SRCS-80-60-R	80	60	M16	57	98	12	8	22.6	24	10	12,300	210
SRCS-100-70-R	100	70	M20	65	117	15	9.6	27.5	30	12	19,200	440
SRCS-11-10-L	11	10	M2.5	9.1	17.2	1.8	1.7	2.4	5	1.6	240	1.8
SRCS-25-18-L	25	18	M4	16.5	28.2	3	2.4	4.8	7	2.4	680	5
SRCS-35-25-L	35	25	M6	23.5	40	4.5	3.7	7.4	10	3.6	1,570	12
SRCS-40-33-L	40	33	M8	31	52.5	6	4	11.2	13	5	2,840	30
SRCS-50-41-L	50	41	M10	39	65	7.5	5.2	13.8	17	6	4,510	60
SRCS-60-49-L	60	49	M12	47	78	9	6	17.8	19	7	6,570	100
SRCS-80-60-L	80	60	M16	57	98	12	8	22.6	24	10	12,300	210
SRCS-100-70-L	100	70	M20	65	117	15	9.6	27.5	30	12	19,200	440

材質・仕上げ

本体：SUS303
ナット：SUS303

使用例

バランスウェイトの接続に。

使用上のご注意

ローラチェーンボルトを吊り下げ装置に使用される場合は、装置の下に人が入らないように安全対策を講じてください。
ローラチェーンボルトは消耗品です。定期的な点検・交換が必要になります。
寸法表の最大荷重は引張における値です。

型番リスト

表示件数

型番

適用ローラチェーン呼び番号

ねじ長さ

(mm)

ねじ種類

本体材質

ねじ径　M

(mm)

二面幅

(mm)

最小発注数量

35	25	右ねじ	S45C	6	10	1個
35	32	右ねじ	S45C	6	10	1個
35	55	右ねじ	S45C	6	10	1個
40	33	右ねじ	S45C	8	13	1個
40	40	右ねじ	S45C	8	13	1個
40	70	右ねじ	S45C	8	13	1個
50	41	左ねじ	S45C	10	17	1個
50	41	右ねじ	S45C	10	17	1個
50	50	右ねじ	S45C	10	17	1個
50	75	右ねじ	S45C	10	17	1個
60	49	右ねじ	S45C	12	19	1個
60	63	右ねじ	S45C	12	19	1個
60	100	右ねじ	S45C	12	9	1個
80	60	右ねじ	S45C	16	24	1個
80	80	右ねじ	S45C	16	24	1個
100	70	左ねじ	S45C	20	30	1個
25	18	右ねじ	SUS303	4	7	1個
35	25	右ねじ	SUS303	6	10	1個
40	33	右ねじ	SUS303	8	13	1個
60	49	右ねじ	SUS303	12	19	1個
100	70	右ねじ	SUS303	20	30	1個

通常単価(税別) (税込単価)	通常出荷日

836円 ( 920円 )	在庫品1日目当日出荷可能
1,009円 ( 1,110円 )	在庫品1日目当日出荷可能
1,233円 ( 1,356円 )	在庫品1日目当日出荷可能
1,102円 ( 1,212円 )	3日目
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,339円 ( 1,473円 )	9日目
1,323円 ( 1,455円 )	在庫品1日目当日出荷可能
1,271円 ( 1,398円 )	8日目
1,362円 ( 1,498円 )	在庫品1日目当日出荷可能
1,656円 ( 1,822円 )	在庫品1日目当日出荷可能
1,556円 ( 1,712円 )	9日目
1,795円 ( 1,975円 )	在庫品1日目当日出荷可能
2,419円 ( 2,661円 )	在庫品1日目当日出荷可能
2,255円1,127円 ( 1,240円 )	在庫品1日目当日出荷可能
2,710円 ( 2,981円 )	9日目
4,096円 ( 4,506円 )	在庫品1日目当日出荷可能
1,338円 ( 1,472円 )	在庫品1日目当日出荷可能
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
1,878円 ( 2,066円 )	在庫品1日目当日出荷可能
3,712円 ( 4,083円 )	在庫品1日目当日出荷可能
9,918円4,145円 ( 4,560円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

右ねじ・左ねじが選択できるローラーチェーンボルト。
【特長】
・六角ナット（3種）が付属。
・ローラチェーンとの連結には、ローラチェーン用継手リンクまたはオフセットリンクが必要。
【用途】
・ローラーチェーン。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

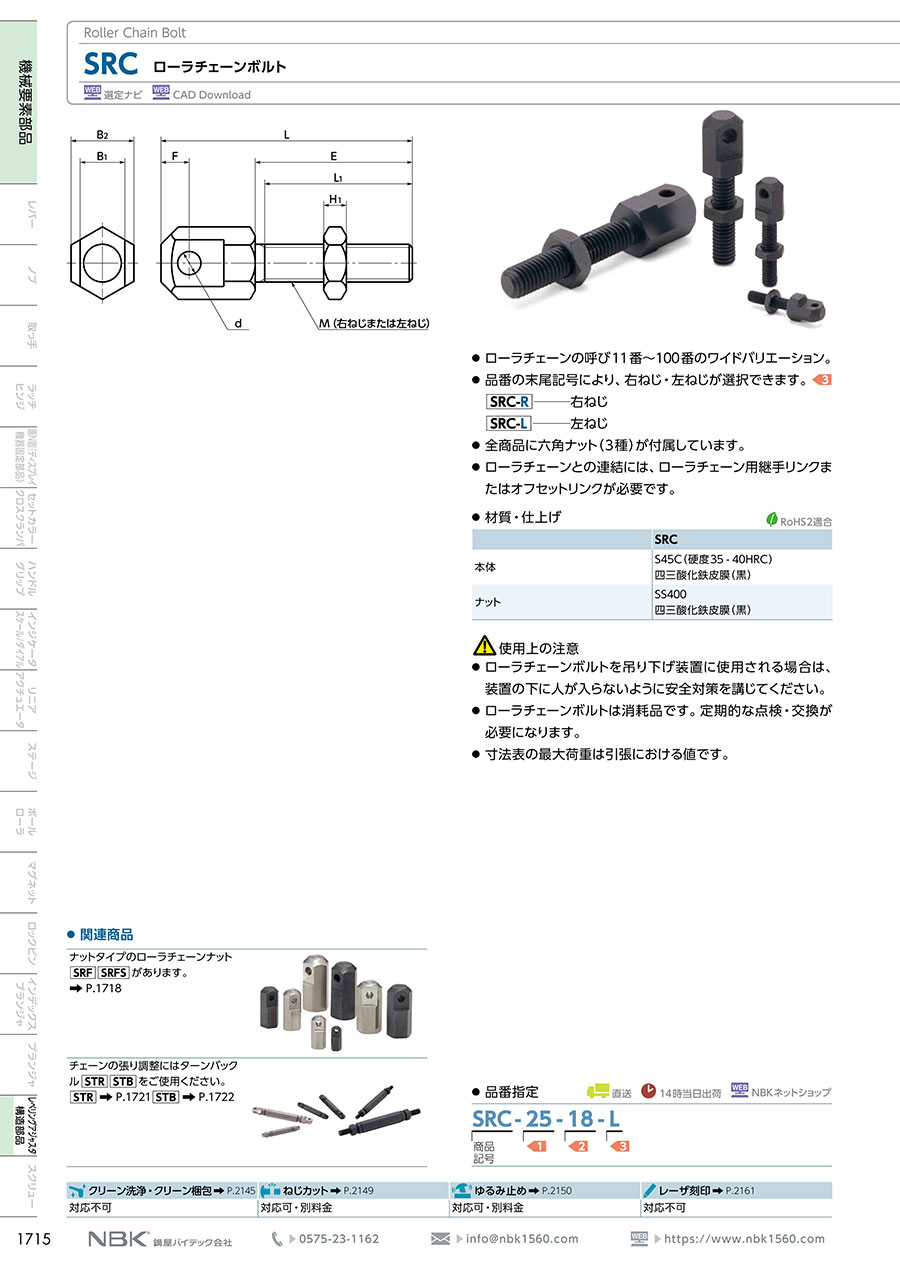

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
