グリーンビームフレームP250用 GF-SFコネクタキット
閲覧中の商品と併せてご検討ください
－閉じる
GFA-634の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
取付
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミ押出材
色
シルバー
固定方法
クランプ式ボルト締め
使用環境
標準
表面処理
なし
ボルト材質
鉄
ねじ径(mm)
M6
長さ
193mm
対応シリーズ
グリーンフレームN
商品情報
外形図
製品仕様
技術情報
- 材質：アルミ押出材
ボルト・ナット：鉄 - 質量：93g
キット内容
- GFビームフレーム用SF-GFコネクタ×1
- 六角穴付ボルトM6×10×3
- EasyナットS（M6）×3
使用例
詳細情報
基本情報
【特長】
・グリーンフレームビームP250（GFF-032）のスロット3個所を使用し固定するコネクタです。
・フレームやアクセサリの追加を簡単に行うことができます。
ご注意
- GF-N製品の締付トルクにつきましてカタログ掲載内容に訂正がございます。
詳細はこちらから御確認下さい。

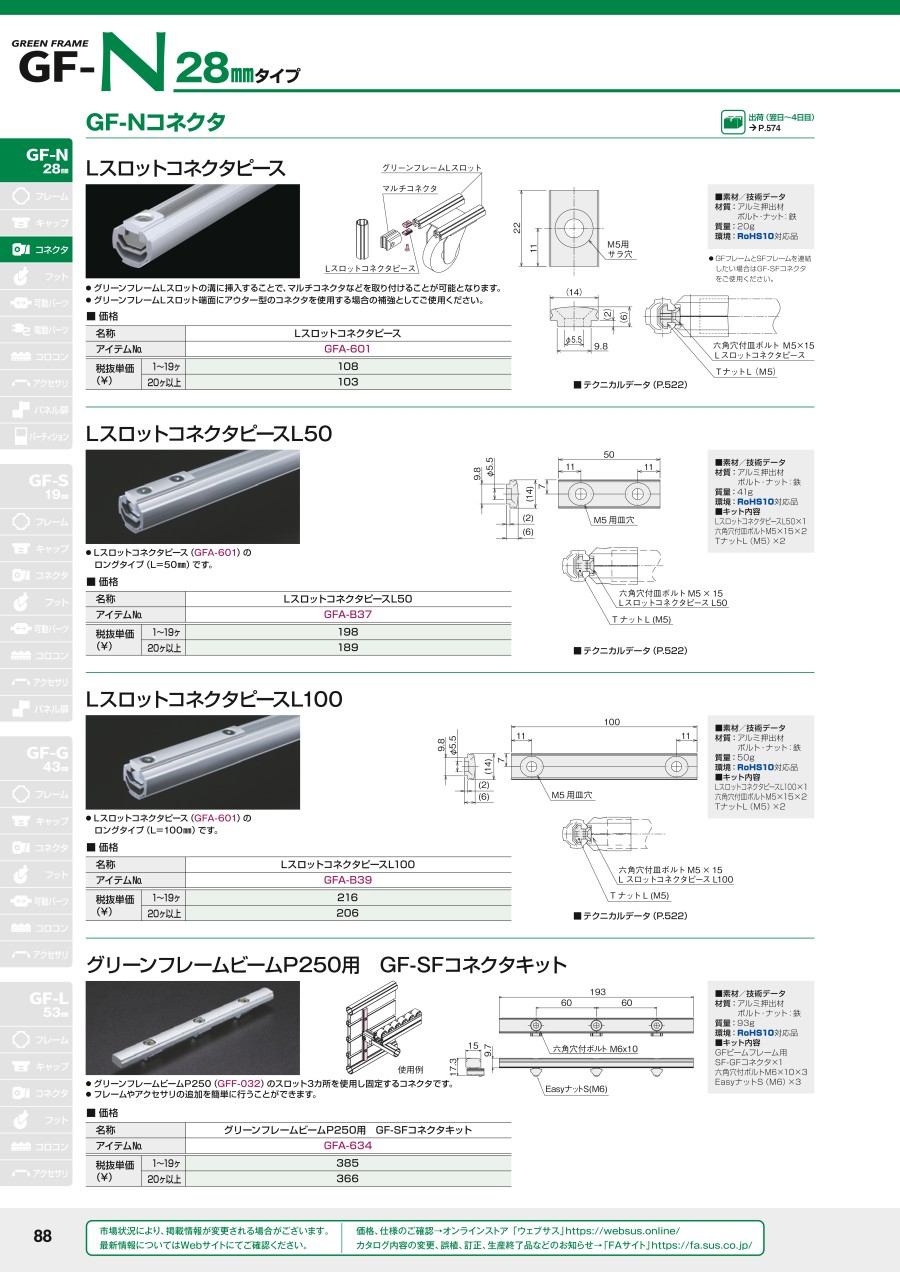

カタログ
類似品類似品をすべて見る
商品担当おすすめ
グリーンビームフレームP250用 GF-SFコネクタキットの型番GFA-634のページです。
型番GFA-634に関する仕様情報を記載しております。
