アングルコネクタインナー型S
閲覧中の商品と併せてご検討ください
－閉じる
GFJ-C38の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
L型
接続形状
つなぎのみ
適用パイプ径(φ),(□)
19
材質
[アルミニウム] アルミダイカスト
固定方法
クランプ式ボルト締め
使用環境
標準
表面処理
なし
仕様データ
引抜荷重：140N
ボルト材質
鉄
ねじ径(mm)
M5
対応シリーズ
グリーンフレームS
商品情報
外形図
製品仕様
技術情報
- 材質：アルミダイカスト
ボルト・ナット：鉄 - 質量：29g

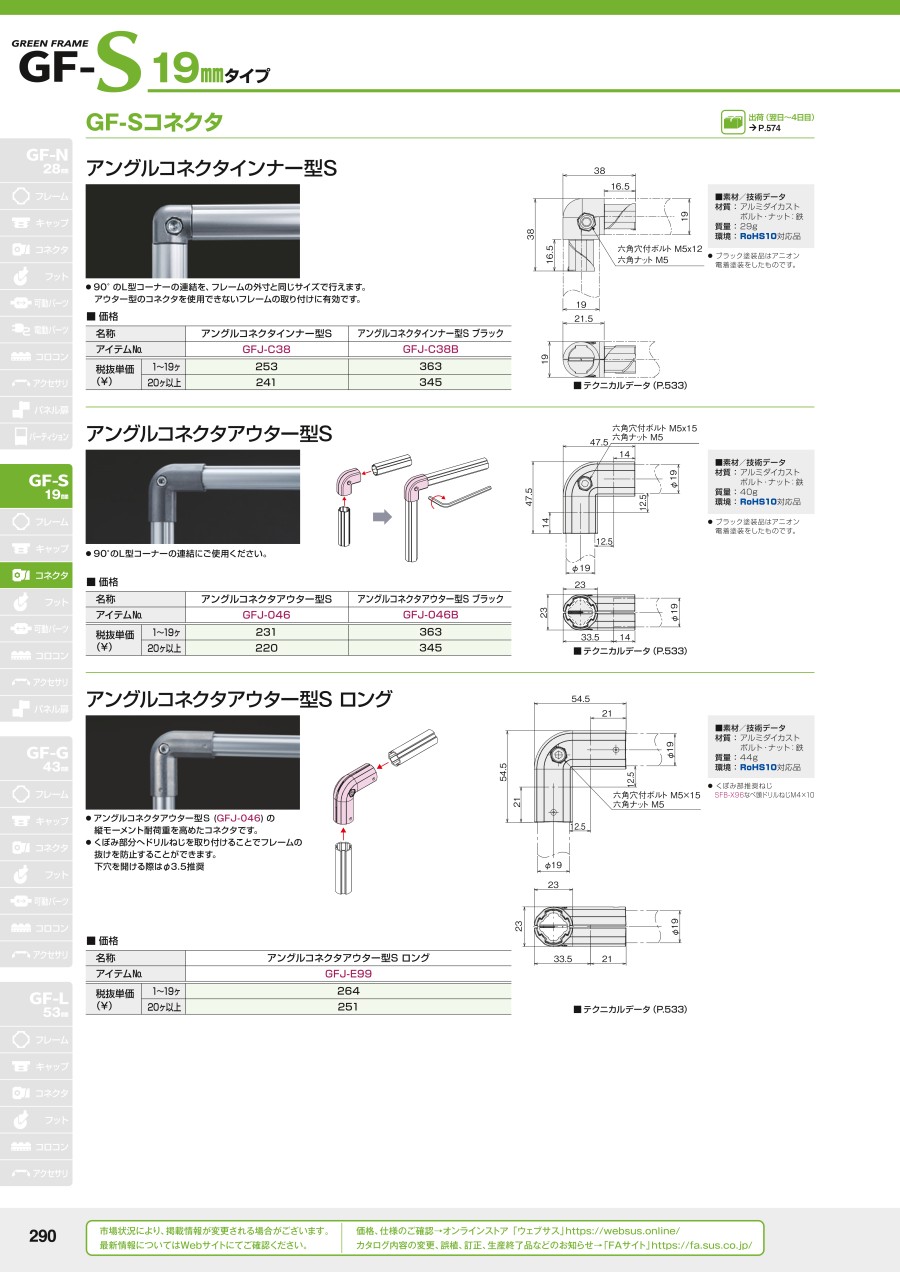

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
アングルコネクタインナー型Sの型番GFJ-C38のページです。
型番GFJ-C38に関する仕様情報を記載しております。
アングルコネクタインナー型Sのレビュー
フレーム製作に。
5
5.02023/07/24
フレーム製作に使用しました。今のところ問題なく使用できています。短納期なので早く届きました。
0人が参考にしています。
水槽のライトスタンドの作成
5
5.02022/05/12
指定の寸法でカットしてもらえた為このブラケットもスッキリと処理できました。問題は何もなく、オススメです。
0人が参考にしています。
フレームのジョイント
5
5.02022/02/09
別購入のグリーンフレームSのジョイントに
使用しています。スムーズに連結ができ
問題なく使用出来ています。
0人が参考にしています。
仕切り
3
3.02021/12/06
今回45個購入させて頂きましたが、商品到着後すぐに開封し中身を確認したところ、45のうち5個のｺﾈｸﾀが分離状態？（ｺﾈ...もっと読む
0人が参考にしています。
台車の取手部に使用
5
5.02021/02/05
Rになっているので角材のアルミフレームよりタッチが
柔らかく回転方向も決まるので使いやすいです
0人が参考にしています。
