グリーンフレームW2
![グリーンフレームW2 GFF-045/L[100-4000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221006448018/221006448018_001_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・グリーンフレームW（GFF-003）のピッチを6mm伸ばしたフレーム...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
GFF-045/L[100-4000/0.1]の仕様・寸法情報
種類
ダブル・トリプル
パイプ材質
[アルミニウム] アルミ押出材
表面処理・コーティング
アルマイト処理
パイプ外径(ｍｍ)
28
長さ(ｍｍ)
100 ～ 4000
色
[シルバー] シルバー
特性
帯電防止
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 抵抗値 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 対応フレームキャップ | ||
|---|---|---|---|---|---|---|---|---|---|
| GFF-045 | アルミ押出材 シルバー・ ブラック: アルマイト 表面処理 イエロー: 焼付け塗装 （マンセル 2.5Y 8/13相当） | シルバー・ ブラック: 109～11Ω （帯電防止 レベル） | RoHS10対応品 | Ix=15.04×104 mm4 | Iy=2.48×104 mm4 | Zx=4.24×103 mm3 | Zy=1.77×103 mm3 | 0.87 kg/m | インナーキャップ GFA-400 インナーキャップハード GFA-412 インナーキャップイエロー GFA-412Y SR25端面キャップ GFA-404 導電インナーキャップ GFA-411 アルミ端面キャップ GFA-C83 金属端面キャップ GFA-414 |
使用例
詳細情報
基本情報
【特長】
・グリーンフレームW（GFF-003）のピッチを6mm伸ばしたフレームです。
・クロスコネクタ（GFJ-A11A）・ダブルコネクタP15（GFJ-A95）と同ピッチのため、併用することができます。
・リニアスライダを取り付けた場合のコネクタ干渉も回避できます。

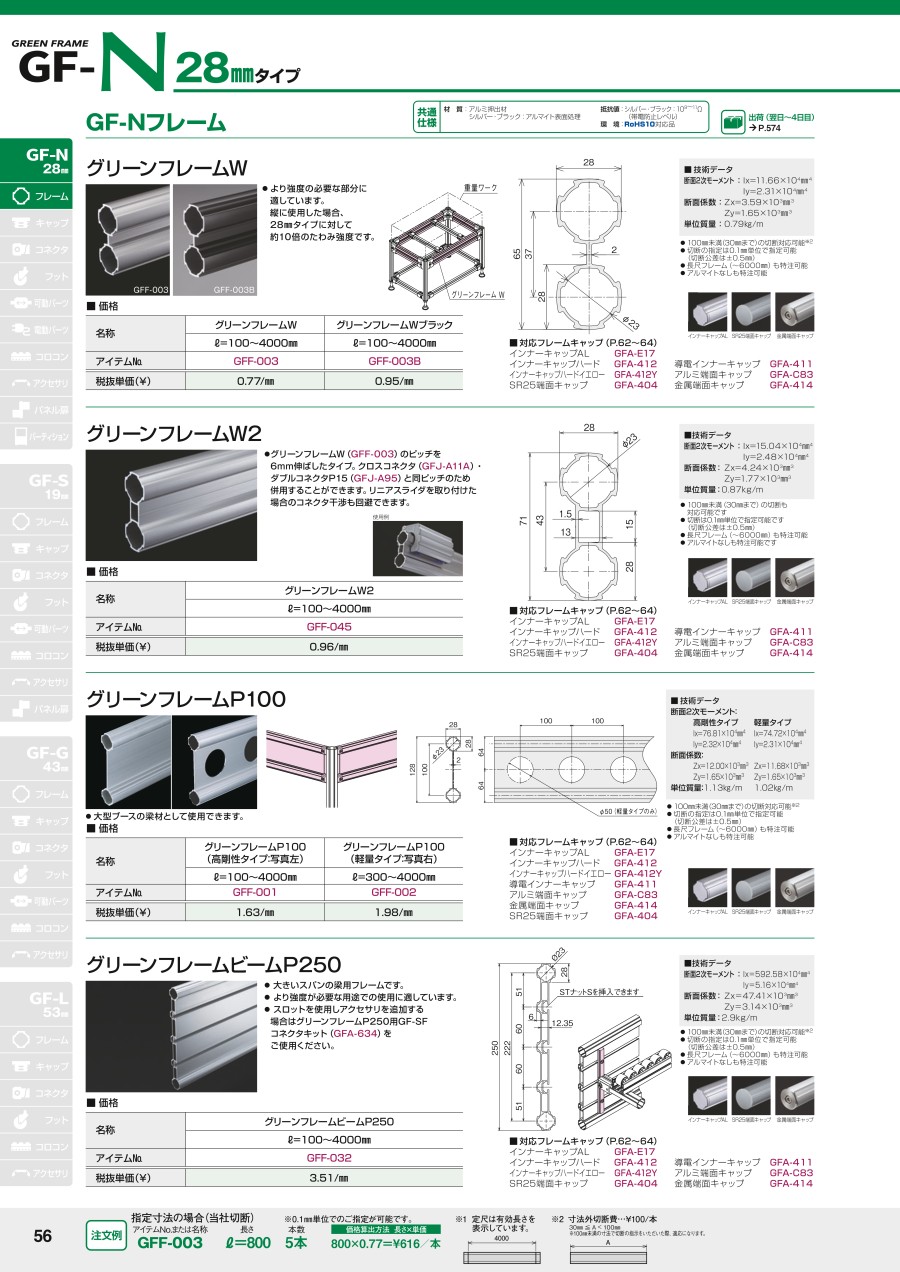

カタログ
グリーンフレームW2のレビュー
カメラ取付フレームとして使用しています
5
5.02021/10/13
リニアガイド上に取付けたカメラを張り出している部分に取付けるために、曲げ強度が高いこの商品をフレームとして選定・使用して...もっと読む
0人が参考にしています。
