未確定：候補が8型番あります。
軸穴径 d(φ)
~mm- 12
- 15
- 17
- 20
- 25
- 30
- 35
- 40
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 4日以内
インサート軸受 SB
- 通常単価(税別)
- 932円～1,738円
- 税込単価
- 1,025円～1,912円
SB形軸受は球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、無給油式のグ...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が8型番あります。
商品情報
外形図

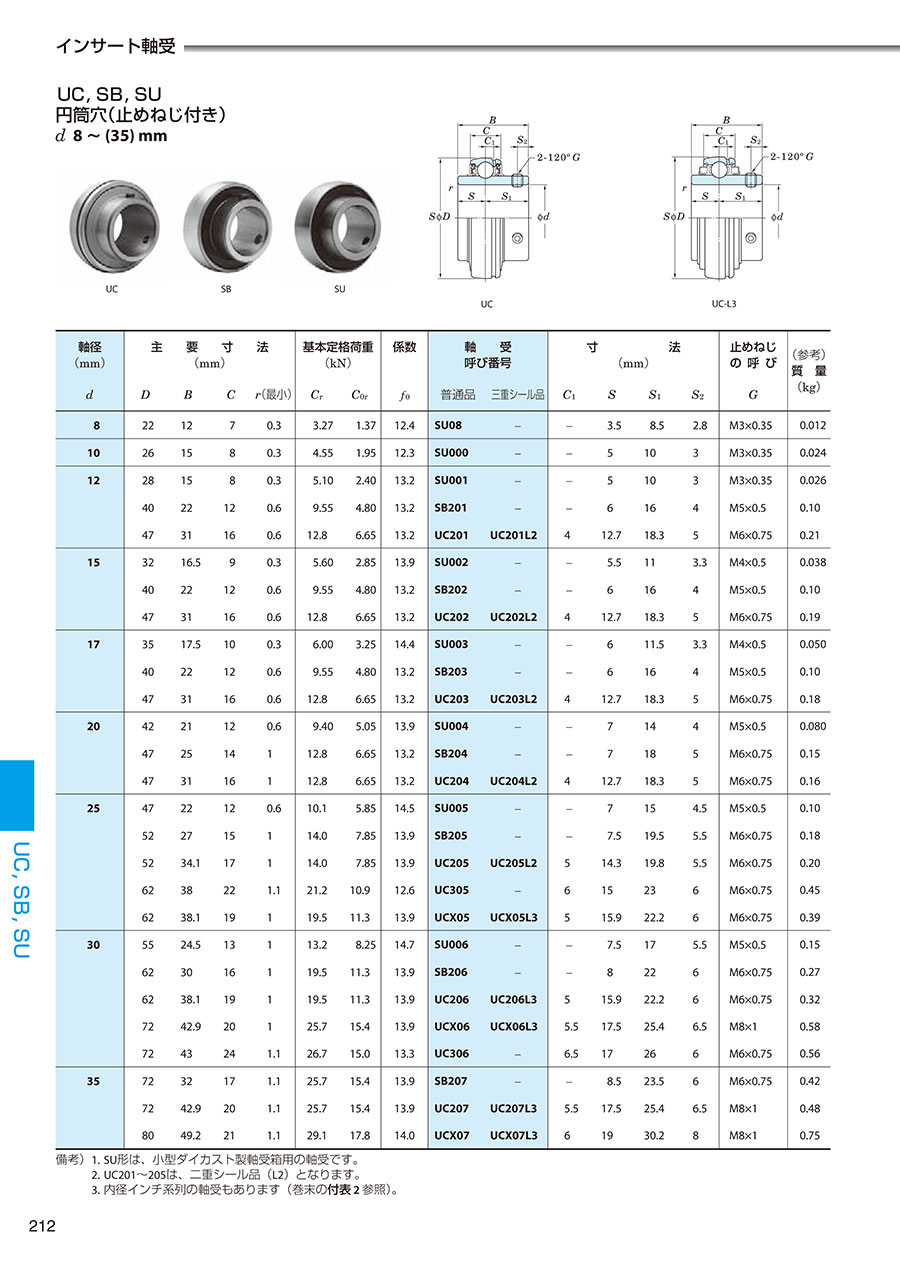

規格表
| 軸受 （mm） | 軸受 呼び番号 | 主要寸法 （mm） | 基本定格荷重 （kN） | 係数 | 寸法 （mm） | 止めねじの呼び | （参考） 質量 （kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 普通品 | D | B | C | r（最小） | Cr | C0r | f0 | S | S1 | S2 | G | |
| 12 | SB201 | 40 | 22 | 12 | 0.6 | 9.55 | 4.80 | 13.2 | 6 | 16 | 4 | M5×0.5 | 0.10 |
| 15 | SB202 | 40 | 22 | 12 | 0.6 | 9.55 | 4.80 | 13.2 | 6 | 16 | 4 | M5×0.5 | 0.10 |
| 17 | SB203 | 40 | 22 | 12 | 0.6 | 9.55 | 4.80 | 13.2 | 6 | 16 | 4 | M5×0.5 | 0.10 |
| 20 | SB204 | 47 | 25 | 14 | 1 | 12.8 | 6.65 | 13.2 | 7 | 18 | 5 | M6×0.75 | 0.15 |
| 25 | SB205 | 52 | 27 | 15 | 1 | 14.0 | 7.85 | 13.9 | 7.5 | 19.5 | 5.5 | M6×0.75 | 0.18 |
| 30 | SB206 | 62 | 30 | 16 | 1 | 19.5 | 11.3 | 13.9 | 8 | 22 | 6 | M6×0.75 | 0.27 |
| 35 | SB207 | 72 | 32 | 17 | 1.1 | 25.7 | 15.4 | 13.9 | 8.5 | 23.5 | 6 | M6×0.75 | 0.42 |
| 40 | SB208 | 80 | 34 | 18 | 1.1 | 29.1 | 17.8 | 14.0 | 9 | 25 | 8 | M8×1 | 0.60 |
詳細情報
基本情報
SB形軸受は球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、
無給油式のグリース密封形深溝玉軸受です。
120度の間隔に配置された2個の内輪の止めねじで簡単で確実に軸に取り付けることの出来る
軽荷重～普通荷重用に最適な軽量の軸受です。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品担当おすすめ
インサート軸受 SBのレビュー
交換用に
4
4.02023/11/30
既存品に劣化が見られたので交換用に購入。
短納期で迅速に交換できました。
0人が参考にしています。
