SMC

エアスライドテーブル片側配管タイプ/MXQ□Cシリーズ

カタログ |

通常単価(税別): 22,719円～66,004円

税込単価: 24,991円～72,604円

通常出荷日：1日目～19日目

SMC社のエアスライドテーブルです。【特長】・許容運動エネルギー向上・機能、メンテナンスを考慮したテー...

詳細を確認

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

詳細を確認

よく一緒に見られています

SMC

エアスライドテーブル両側配管タイプ/MXQ□Aシリーズ

通常価格(税別)： 19,553円 (税込価格：21,508円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

エアスライドテーブル/MXSシリーズ

通常価格(税別)： 22,523円 (税込価格：24,775円)

通常出荷日：在庫品1日目

未確定：候補が2,221型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

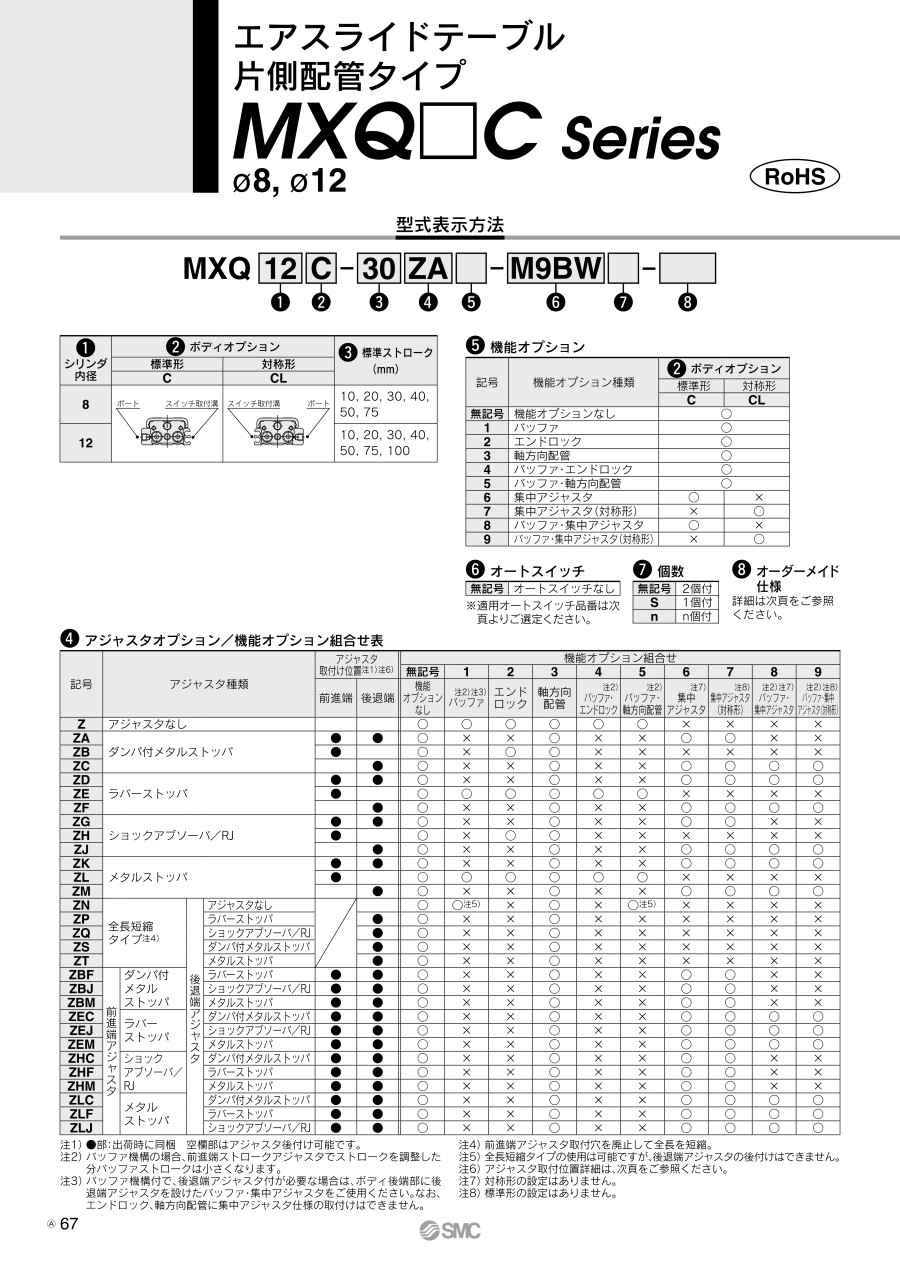

カタログ

商品情報

外形図

MXQ 8C-□Z 標準形

注1）ワーク固定用ボルトが長すぎますとガイドブロックに当たり作動不良などの原因となります。最大ねじ込深さと最小ねじ込深さの間になる長さのボルトをご使用ください。
注2）テーブルは磁性体でできているためマグネット等を付けると磁化されてしまいオートスイッチが誤作動します。

MXQ 8CL-□Z 対称形

※上記以外の寸法は標準形と同じです。

寸法表

型式	F	G	GB	H	HB	I	J	M	N	NN	Z	ZZ
MXQ8C-10Z	25	15	9	25	37	10	26.5	68.5	4	2	51	61
MXQ8C-20Z	25	22	16	28	40	14	32.5	78.5	4	2	61	71
MXQ8C-30Z	26	―	26	―	40	14.5	42	88.5	6	3	71	81
MXQ8C-40Z	32	14	27	31	55	20	52.5	104.5	6	3	87	97
MXQ8C-50Z	46	16	54	29	55	37	62.5	131.5	6	4	114	124
MXQ8C-75Z	50	15	56	30	55	10	91.5	156.5	6	4	116	126

MXQ 12C-□Z 標準形

MXQ 12CL-□Z 対称形

※上記以外の寸法は標準形と同じです。

寸法表

型式	F	G	GB	H	HB	I	J	M	N	NN	Z	ZZ
MXQ12C-10Z	28	17	11	32	46	11	32	82.5	4	2	62.5	75
MXQ12C-20Z	28	19	11	32	48	13	32	92.5	4	2	64.5	77
MXQ12C-30Z	38	21	11	40	58	15	40	102.5	4	2	74.5	87
MXQ12C-40Z	34	―	27	―	60	23	50	120.5	6	3	92.5	105
MXQ12C-50Z	34	11	37	39	60	23	60	130.5	6	3	102.5	115
MXQ12C-75Z	36	25	41	36	100	42	85	174.5	8	4	146.5	159
MXQ12C-100Z	36	14	66	36	100	42	110	199.5	10	5	171.5	184

製品仕様

仕様

シリンダ内径（mm）	8	12
配管接続口径	M5×0.8
使用流体	空気
作動方式	複動形
使用圧力	0.15～0.7MPa^注）（エンドロック：0.35～0.7MPa）
保証耐圧力	1.05MPa
周囲温度および使用流体温度	-10～60℃
使用速度範囲（平均作動速度）	50～500mm/s （ダンパ付メタルストッパ：50～300mm/s）（メタルストッパ：50～200mm/s）
クッション（アジャスタなしの場合）	内部ラバークッション
クッション（アジャスタ付の場合）	ダンパ付メタルストッパ、ラバーストッパショックアブソーバ、メタルストッパ
給油	無給油
オートスイッチ	無接点オートスイッチ、有接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式）
ストローク長さの許容差	+2～0mm

注）ダンパ付メタルストッパ最低使用圧力は0.3MPaになります。最低使用圧力以下で使用する場合は繰返し精度が悪くなります。
ダンパ付メタルストッパ最低使用圧力：ダンパ出っ張部を押切り、メタル部と接するために必要な圧力です。

リード線コネクタ仕様

リード線コネクタの詳細は、こちらのページをご参照下さい。

型番リスト

表示件数

...

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

最大積載質量

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

種類詳細

アジャスタオプション

機能オプション

オートスイッチ

リード線長さ

(m)

リード線コネクタ

スイッチ数

使用圧力【詳細】

(MPa)

オーダーメイド

最小発注数量

8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	バッファ	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	バッファ	M9B	0.5	なし	1	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	バッファ	M9NV	3	なし	3	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	エンドロック	なし	リード線なし	なし	オートスイッチなし	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	エンドロック	M9B	0.5	なし	2	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	軸方向配管	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	軸方向配管	A93	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	軸方向配管	M9B	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	バッファ・エンドロック	なし	リード線なし	なし	オートスイッチなし	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	バッファ・エンドロック	M9B	0.5	なし	2	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	なし	A93	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9B	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9B	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	なし	M9B	1	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9BV	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	なし	M9BV	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	なし	M9BW	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9BWV	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9N	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	なし	M9N	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9NV	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	アジャスタなし	標準	M9NW	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	なし	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	軸方向配管	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	軸方向配管	M9B	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	軸方向配管	M9NV	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	標準	M9B	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	標準	M9B	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	なし	M9B	1	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	なし	M9BV	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	標準	M9BW	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	なし	M9BW	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	なし	M9N	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	標準	M9N	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	両端ダンパ付メタルストッパ	なし	M9NV	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	エンドロック	なし	リード線なし	なし	オートスイッチなし	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	エンドロック	M9B	0.5	なし	2	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	エンドロック	M9BWV	0.5	なし	2	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	エンドロック	M9N	0.5	なし	2	0.35～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	軸方向配管	なし	リード線なし	なし	オートスイッチなし	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	軸方向配管	M9B	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	軸方向配管	M9B	3	なし	2	0.15～0.7	パッキン類フッ素ゴム仕様	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	M9B	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9BA	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	M9BA	0.5	M12-4ピン Aコード（ノーマルキー）プラグコネクタ	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9B	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9B	3	なし	2	0.15～0.7	PTFEグリース仕様	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9B	1	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	M9BV	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9BV	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9BW	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	M9BW	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9BW	3	なし	1	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9BW	0.5	なし	1	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9B	5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	M9N	0.5	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	なし	M9N	3	なし	2	0.15～0.7	なし	1個
8	～30	～1.0	50.1～100.0	1	10	68	32	21	標準形	前進端ダンパ付メタルストッパ	標準	M9NW	0.5	なし	2	0.15～0.7	なし	1個

通常単価(税別) (税込単価)	通常出荷日

22,719円 ( 24,991円 )	6日目
30,860円 ( 33,946円 )	19日目
29,880円 ( 32,868円 )	19日目
36,605円 ( 40,266円 )	19日目
29,499円 ( 32,449円 )	19日目
34,266円 ( 37,693円 )	19日目
26,039円 ( 28,643円 )	19日目
32,475円 ( 35,723円 )	19日目
30,808円 ( 33,889円 )	19日目
38,452円 ( 42,297円 )	19日目
39,036円 ( 42,940円 )	19日目
25,619円 ( 28,181円 )	6日目
27,488円 ( 30,237円 )	6日目
28,050円 ( 30,855円 )	6日目
27,768円 ( 30,545円 )	6日目
28,235円 ( 31,059円 )	6日目
28,798円 ( 31,678円 )	6日目
31,345円 ( 34,480円 )	6日目
28,517円 ( 31,369円 )	6日目
27,675円 ( 30,443円 )	6日目
31,666円 ( 34,833円 )	6日目
28,798円 ( 31,678円 )	6日目
27,956円 ( 30,752円 )	6日目
27,728円 ( 30,501円 )	19日目
34,825円 ( 38,308円 )	19日目
36,377円 ( 40,015円 )	19日目
36,564円 ( 40,220円 )	19日目
32,498円 ( 35,748円 )	19日目
33,058円 ( 36,364円 )	19日目
36,763円 ( 40,439円 )	19日目
37,895円 ( 41,685円 )	19日目
32,965円 ( 36,262円 )	19日目
37,572円 ( 41,329円 )	19日目
32,685円 ( 35,954円 )	19日目
33,245円 ( 36,570円 )	19日目
37,248円 ( 40,973円 )	19日目
25,338円 ( 27,872円 )	19日目
36,514円 ( 40,165円 )	19日目
37,306円 ( 41,037円 )	19日目
38,334円 ( 42,167円 )	19日目
42,007円 ( 46,208円 )	19日目
28,657円 ( 31,523円 )	19日目
33,987円 ( 37,386円 )	19日目
36,885円 ( 40,574円 )	19日目
30,106円 ( 33,117円 )	19日目
32,538円 ( 35,792円 )	19日目
35,716円 ( 39,288円 )	19日目
30,668円 ( 33,735円 )	19日目
32,076円 ( 35,284円 )	19日目
30,387円 ( 33,426円 )	19日目
30,855円 ( 33,941円 )	19日目
31,416円 ( 34,558円 )	19日目
34,252円 ( 37,677円 )	19日目
31,135円 ( 34,249円 )	19日目
28,235円 ( 31,059円 )	19日目
31,345円 ( 34,480円 )	19日目
35,060円 ( 38,566円 )	19日目
30,293円 ( 33,322円 )	19日目
30,855円 ( 33,941円 )	19日目
30,573円 ( 33,630円 )	19日目

...

基本情報

基本情報

SMC社のエアスライドテーブルです。
【特長】
・許容運動エネルギー向上
・機能、メンテナンスを考慮したテーブル形状
・取付は従来品MXQシリーズと同等
・豊富なストロークアジャスタ（オプション）
・薄形化設計

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアスライドテーブル両側配管タイプ/MXQ□Aシリーズ
同商品タイプの両側配管タイプとなります。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
