鍋屋バイテック

六角付きショルダーボルト SBHM

Name: 六角付きショルダーボルト SBHM
Brand: 鍋屋バイテック
SKU: 221006447051
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 878円～2,187円特別価格

税込単価: 966円～2,406円特別価格

SBHM,六角穴付きショルダーボルト・位置決め、治具固定用の精密ボルト。【材質...

詳細情報を確認する

ねじ山種類
メートル並目
取付穴形状
六角穴
基本形状
ショルダー
材質
スチール
表面処理
四三酸化鉄被膜
販売単位
バラ(1個から購入可能)
材質詳細
SUM22L

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
絞り込み条件の「長さL」寸は、カタログの「L2＋L」を示しています。

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ショルダーボルト SBHMの仕様

ショルダーボルト SBHMの外観

ショルダーボルト SBHMの寸法図

（単位：mm）

品番	M（並目）	D₂	L₂	D	L₁（約）	L	B	質量（g）
SBHM-M5-6-5	M5	6（-0.03～0.05）	5	12	3	7	3	4
SBHM-M5-6-6	M5	6（-0.03～0.05）	6	12	3	7	3	4
SBHM-M5-6-7	M5	6（-0.03～0.05）	7	12	3	7	3	5
SBHM-M5-6-8	M5	6（-0.03～0.05）	8	12	3	7	3	5
SBHM-M6-8-5	M6	8（-0.05～0.08）	5	14	4	8	4	8
SBHM-M6-8-6	M6	8（-0.05～0.08）	6	14	4	8	4	8
SBHM-M6-8-8	M6	8（-0.05～0.08）	8	14	4	8	4	9
SBHM-M6-8-9	M6	8（-0.05～0.08）	9	14	4	8	4	9
SBHM-M6-8-10	M6	8（-0.05～0.08）	10	14	4	8	4	10
SBHM-M6-8-12	M6	8（-0.05～0.08）	12	14	4	8	4	10
SBHM-M6-8-13	M6	8（-0.05～0.08）	13	14	4	8	4	11
SBHM-M8-10-8	M8	10（-0.05～0.08）	8	16	5	11	5	16
SBHM-M8-10-10	M8	10（-0.05～0.08）	10	16	5	11	5	17
SBHM-M8-10-12	M8	10（-0.05～0.08）	12	16	5	11	5	18
SBHM-M8-10-15	M8	10（-0.05～0.08）	15	16	5	11	5	19
SBHM-M10-12-12	N10	12（-0.05～0.08）	12	19	6	13	6	19
SBHM-M10-12-14	N10	12（-0.05～0.08）	14	19	6	13	6	29
SBHM-M10-12-17	N10	12（-0.05～0.08）	17	19	6	13	6	30
SBHM-M12-14-14	M12	14（-0.05～0.08）	14	22	8	16	8	31
SBHM-M12-14-16	M12	14（-0.05～0.08）	16	22	8	16	8	32

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

RoHS?

最小発注数量

5	12	10	1個
5	13	10	1個
5	14	10	1個
5	15	10	1個
6	13	10	1個
6	14	10	1個
6	16	10	1個
6	17	10	1個
6	18	10	1個
6	20	10	1個
6	21	10	1個
8	19	10	1個
8	21	10	1個
8	23	10	1個
8	26	10	1個
10	25	10	1個
10	27	10	1個
10	30	10	1個
12	30	10	1個

通常単価(税別) (税込単価)	通常出荷日

942円 ( 1,036円 )	3日目
878円614円 ( 675円 )	在庫品1日目当日出荷可能
1,070円588円 ( 647円 )	在庫品1日目当日出荷可能
998円 ( 1,098円 )	3日目
882円 ( 970円 )	3日目
972円 ( 1,069円 )	3日目
1,006円 ( 1,107円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	3日目
939円 ( 1,033円 )	在庫品1日目当日出荷可能
1,019円 ( 1,121円 )	3日目
1,137円 ( 1,251円 )	3日目
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,176円 ( 1,294円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	3日目
1,186円 ( 1,305円 )	在庫品1日目当日出荷可能
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能
1,488円 ( 1,637円 )	3日目
1,597円 ( 1,757円 )	3日目
2,187円 ( 2,406円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SBHM,六角穴付きショルダーボルト・位置決め、治具固定用の精密ボルト。
【材質】SUM22L、浸炭窒化（硬度550-650HV）・研削四三酸化鉄皮膜（黒）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
絞り込み条件の「長さL」寸は、カタログの「L2＋L」を示しています。

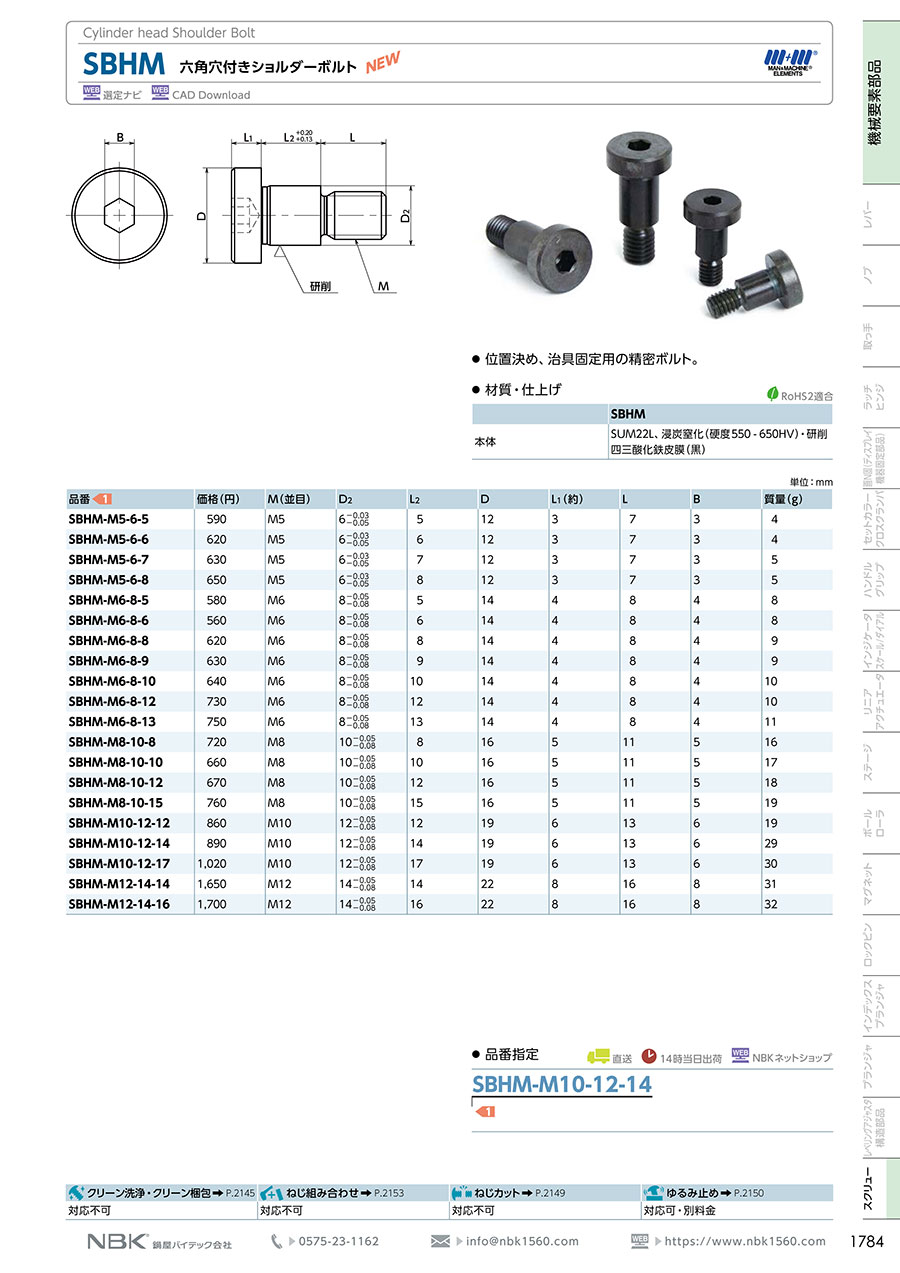

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
