メカニカル部品技術窓口

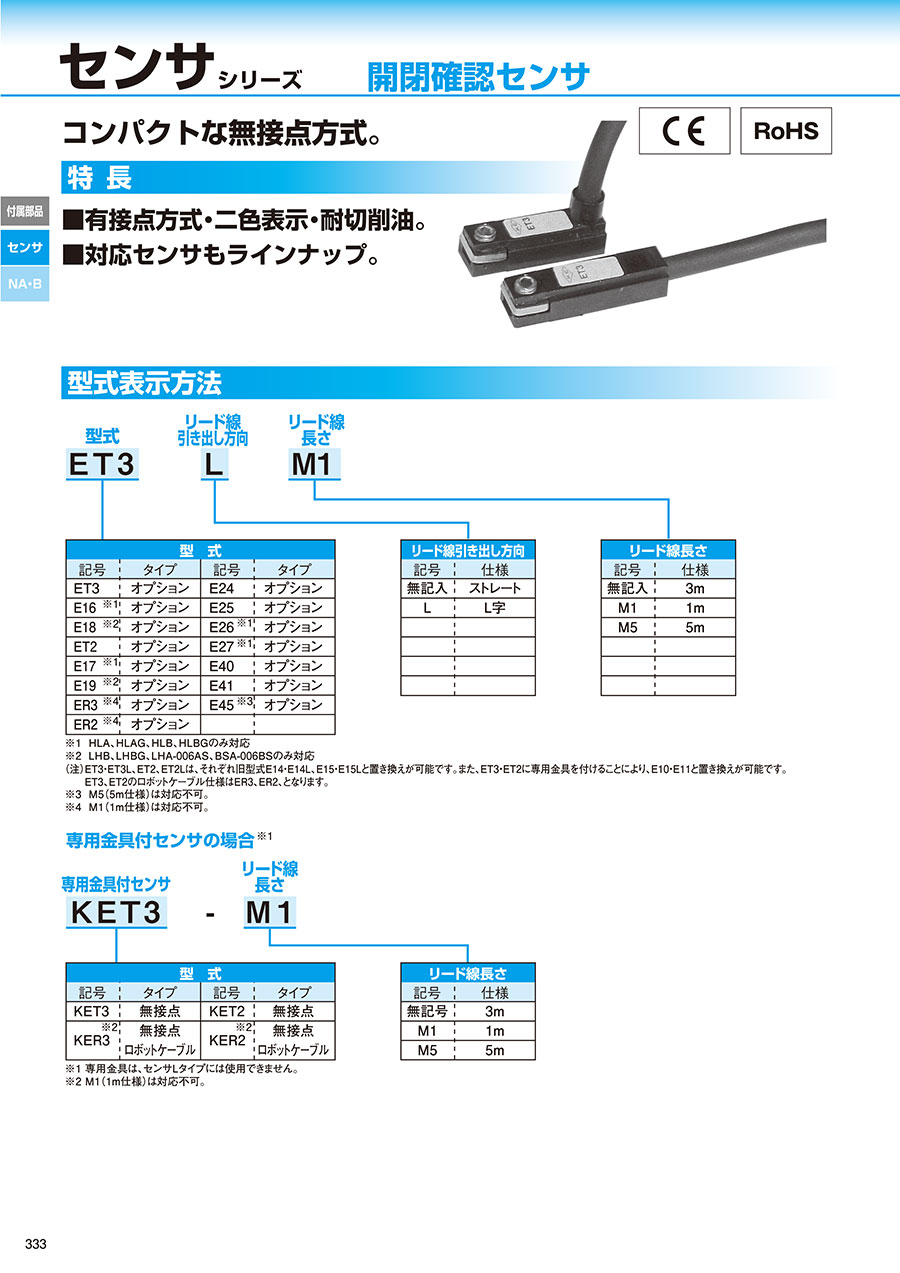

開閉確認センサー
- 通常単価(税別)
- 6,597円～7,363円
- 税込単価
- 7,257円～8,099円
コンパクトな無接点方式。【特長】■有接点方式・二色表示・耐切削油。■対応センサ...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ER3/ER2
ER3L/ER2L
製品仕様
| 型番 | ER3・ER3L | ER2・ER2L |
|---|---|---|
| 設定 | オプション | |
| 種類 | 無接点 | |
| 用途 | プログラマブルコントローラ、リレー用 | プログラマブルコントローラ専用 |
| 電源電圧 | DC10～28V | - |
| 負荷電圧・電流 | DC30V以下、100mA以下 | DC10～30V、5～20mA |
| 消費電流 | DC24Vにて10mA以下（ON時） | - |
| 内部降下電圧 | 100mAにて0.5V以下 | 4V以下 |
| ランプ | 発光ダイオード（ON時点灯） | |
| 漏れ電流 | 10μA以下 | 1mA以下 |
| リード線長さ | 3m （ロボットケーブル 3芯0.15mm2） | 3m （ロボットケーブル 2芯0.15mm2） |
| 最大衝撃 | 100G | |
| 絶縁抵抗 | DC500Vメガーにて、20MΩ以上 | |
| 絶縁耐圧 | AC1000V 1分間印加にて、異常なきこと | |
| 周囲温度 | -10～+60℃ | |
| 保護構造 | IEC規格IP67.JIS C0920（防浸形）、耐油 | |
内部回路
ER3/ER3L
ER2/ER2L
適応機種
※1 専用器具を用いて取付け可能です。
※2 HLAG、HLBGにはセンサLタイプは使用できません。
※3 50AS1、63AS1のみ
※4 04AS、05ASのみ
動作範囲と応差
■動作範囲
・ピストンが移動して、スイッチがONし、さらに同一方向に移動しOFFするまでの範囲をいいます。
・動作範囲の中心は最高感度位置です。この位置をピストン停止位置にセットしますと、外乱を受けにくく、スイッチ動作が安定します。
■応差
・ピストンが移動して、スイッチがONした位置から、逆方向に移動して、OFFするまでの距離です。
・この間にピストンが停止するとスイッチの動作は不安定となり、外乱の影響を受けやすい状態となります。ご注意ください。
※リード線にくり返し曲げ応力および、引張力がかからないよう、配線上ご注意ください。
可動部には、ロボット用電線等の耐屈曲性のあるものを接続して、ご使用ください。
選定サポート情報
※ M1（1m仕様）は対応不可
