食品製造工程向け 小形 直動式2ポート電磁弁USB2-FP2シリーズ
- 通常単価(税別)
- 6,857円
- 税込単価
- 7,543円
食品製造をサポート！【特長】・流路部・摺動部の潤滑油は食品用グレード（NSF ...
詳細情報を確認する- 使用流体
- 空気 / 水 / 真空
- 種類
- 電磁式
- 切換の種類
- 2ポートノーマルクローズ
- 駆動の種類
- 直動式
- ソレノイド数
- シングル
- 用途
- 単体
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
USB2-M5-1-MFP2-DC24Vの仕様・寸法情報
使用流体
空気 / 水 / 真空
種類
電磁式
切換の種類
[ノーマルクローズ] 2ポートノーマルクローズ
接続種類
M
配管ねじの呼び
M5
使用環境
禁油
駆動の種類
直動式
使用温度範囲(℃)
-
ソレノイド数
シングル
オリフィス径(φ)
1
用途
単体
ボディ材質
ステンレス
シール材質
フッ素ゴム
電圧
DC24V
機種型番
USB2
オリフィス径
-
商品情報
外形図

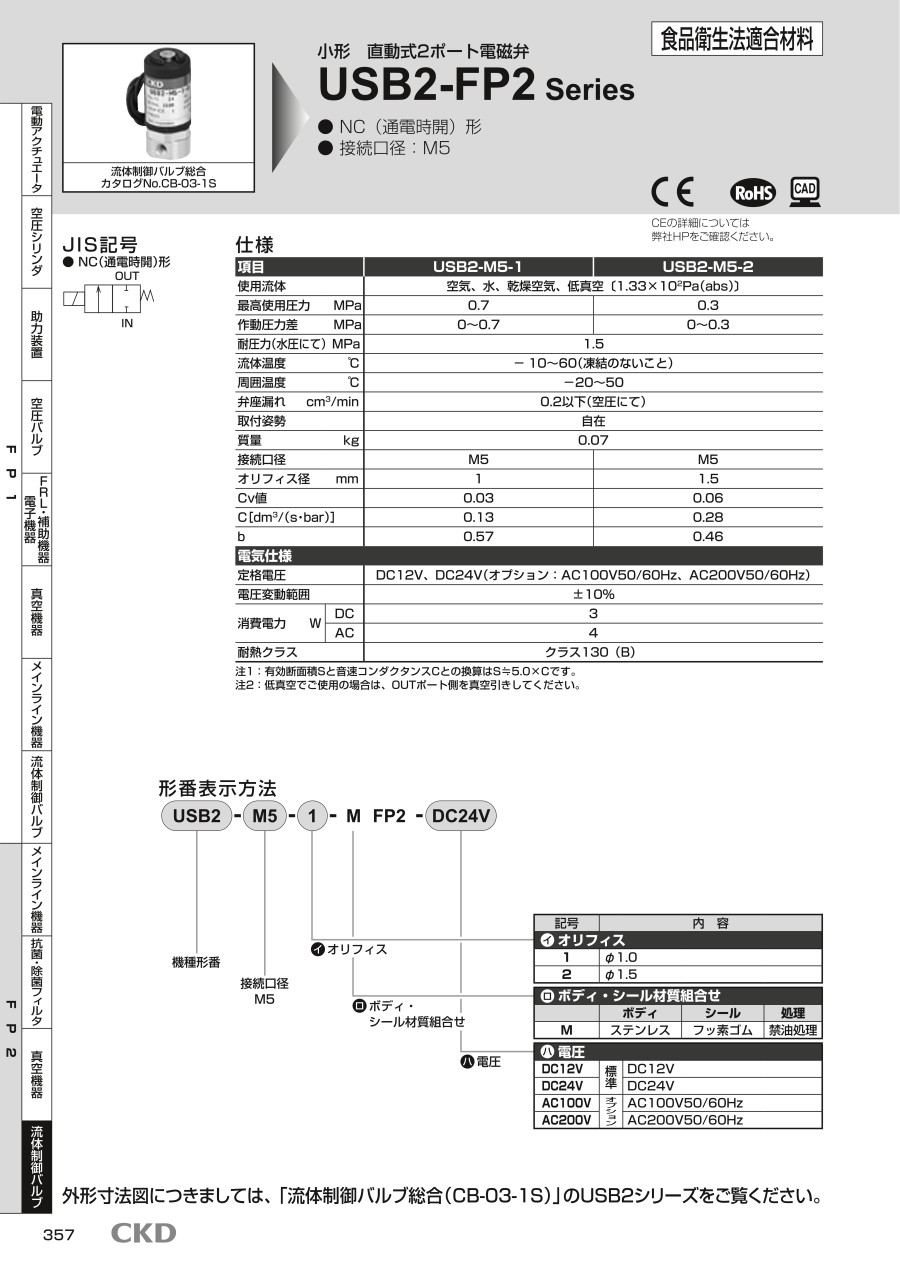

製品仕様
| 項目 | USB2-M5-1 | USB2-M5-2 | |
|---|---|---|---|
| 使用流体 | 空気、水、乾燥空気、低真空〔1.33×102Pa（abs）〕 | ||
| 最高使用圧力 MPa | 0.7 | 0.3 | |
| 作動圧力差 MPa | 0～0.7 | 0～0.3 | |
| 耐圧力（水圧にて） MPa | 1.5 | ||
| 流体温度 ℃ | -10～60（凍結のないこと） | ||
| 周囲温度 ℃ | -20～50 | ||
| 弁座漏れ cm3/min | 0.2以下（空圧にて） | ||
| 取付姿勢 | 自在 | ||
| 質量 kg | 0.07 | ||
| 接続口径 | M5 | M5 | |
| オリフィス径 mm | 1 | 1.5 | |
| Cv値 | 0.03 | 0.06 | |
| C［dm3/（s・bar）］ | 0.13 | 0.28 | |
| b | 0.57 | 0.46 | |
| 電気仕様 | |||
| 定格電圧 | DC12V、DC24V（オプション:AC100V 50/60Hz、AC200V 50/60Hz） | ||
| 電圧変動範囲 | ±10% | ||
| 消費電力 W | DC | 3 | |
| AC | 4 | ||
| 耐熱クラス | クラス130（B） | ||
注1:有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。
注2:低真空でご使用の場合は、OUTポート側を真空引きしてください。
選定サポート情報
注文例
詳細情報
基本情報
食品製造をサポート！
【特長】
・流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用
・流路部は食品衛生法適合材料（樹脂・ゴム）を使用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
