テーパー・ダブルクランプ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 35,856円～76,782円特別価格
- 税込単価
- 39,442円～84,460円特別価格
クランプねじを締め込むと両方の口金が外側に動き、二つのワークを両側のストッパー...
詳細情報を確認する- 種類
- 本体
- 本体 材質
- 工具鋼、焼入れ
- ねじ 材質
- 熱処理鋼、熱処理、強度クラス 12.9
- バネ 材質
- バネ鋼線
- 口金 材質
- 工具鋼、焼入れ、黒染、研磨
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が9型番あります。
商品情報

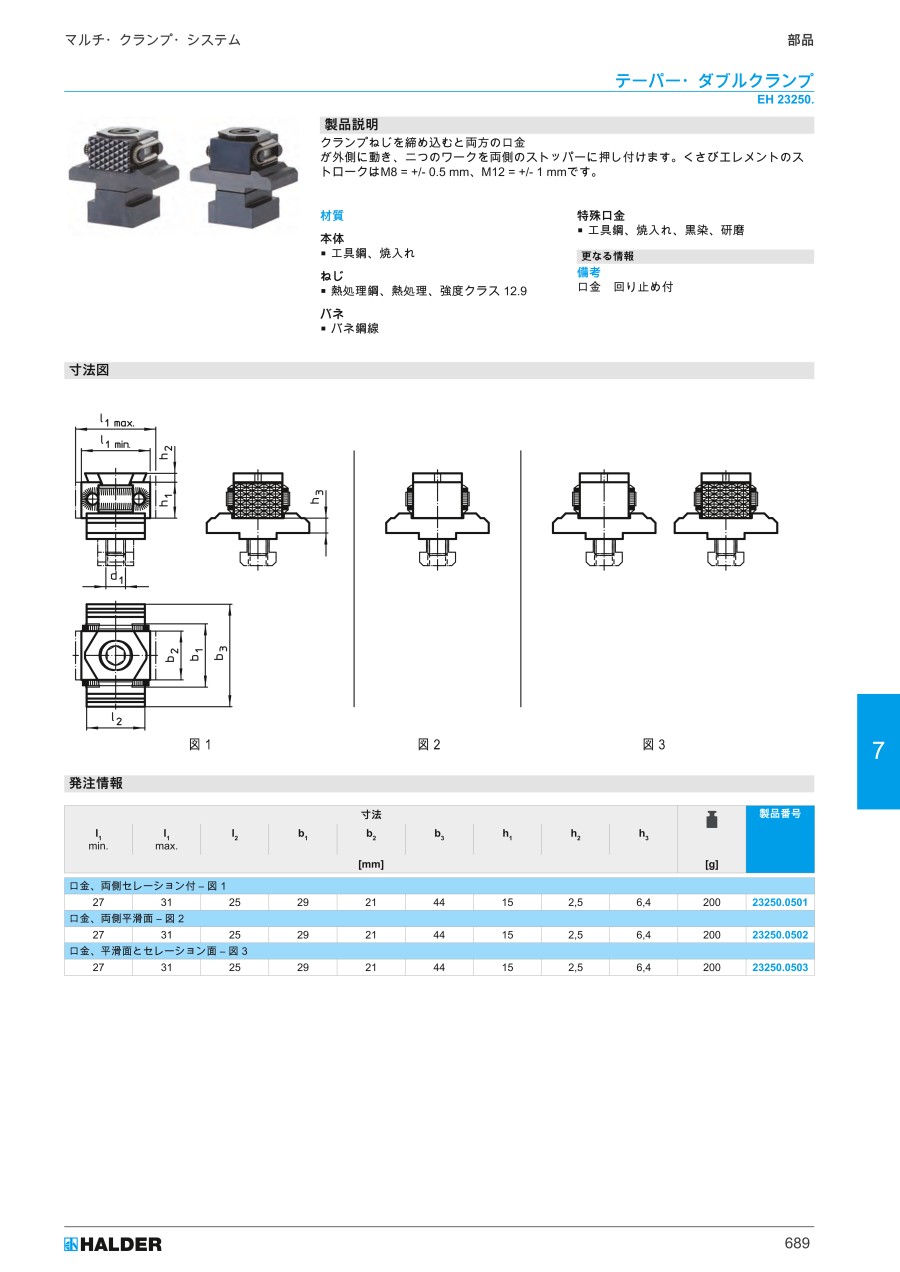

外形図
0501／0502／0503
0510／0511／0512
0513／0514／0515
製品仕様
【くさびエレメントのストローク】
M8＝±0.5mm、M12＝±1mm
【材質】
本体：工具鋼、焼入れ
ねじ：熱処理鋼、熱処理、強度クラス12.9
バネ：バネ鋼線
特殊口金：工具鋼、焼入れ、黒染、研磨
【備考】
0501／0502／0503：口金：回り止め付
規格表
単位：mm
0501／0502／0503
| 型番 | 品名 | l1 min. | l1 max. | l2 | b1 | b2 | b3 | h1 | h2 | h3 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 23250.0501 | 口金、両側セレーション付（図1） | 27 | 31 | 25 | 29 | 21 | 44 | 15 | 2.5 | 6.4 | 200 |
| 23250.0502 | 口金、両側平滑面（図2） | 27 | 31 | 25 | 29 | 21 | 44 | 15 | 2.5 | 6.4 | 200 |
| 23250.0503 | 口金、平滑面とセレーション面（図3） | 27 | 31 | 25 | 29 | 21 | 44 | 15 | 2.5 | 6.4 | 200 |
0510／0511／0512
| 型番 | 品名 | l1 min. | l1 max. | b1 | b2 | h1 | h2 | 重量（g） |
|---|---|---|---|---|---|---|---|---|
| 23250.0510 | 口金、両側セレーション付（図1） | 42 | 49 | 41 | 30 | 22 | 4 | 280.00 |
| 23250.0511 | 口金、両側平滑面（図2） | 42 | 49 | 41 | 30 | 22 | 4 | 280.84 |
| 23250.0512 | 口金、平滑面とセレーション面（図3） | 42 | 49 | 41 | 30 | 22 | 4 | 280.00 |
0513／0514／0515
| 型番 | 品名 | l1 min. | l1 max. | b1 | b2 | h1 | h2 | 重量（g） |
|---|---|---|---|---|---|---|---|---|
| 23250.0513 | 口金、両側に固定用ねじ穴付（図1） | 47 | 54 | 41 | 30 | 22 | 4 | 300 |
| 23250.0514 | 口金、セレーション付、固定用ねじ穴付（図2） | 47 | 54 | 41 | 30 | 22 | 4 | 290 |
| 23250.0515 | 口金、平滑面、固定用ねじ穴付（図3） | 47 | 54 | 41 | 30 | 22 | 4 | 290 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,303円32,672円 ( 35,939円 ) | 8日目 |
35,856円32,270円 ( 35,497円 ) | 9日目 |
35,856円32,270円 ( 35,497円 ) | 9日目 |
50,033円45,029円 ( 49,532円 ) | 8日目 |
50,033円45,029円 ( 49,532円 ) | 9日目 |
50,033円45,029円 ( 49,532円 ) | 9日目 |
65,149円58,634円 ( 64,497円 ) | 9日目 |
76,782円69,103円 ( 76,013円 ) | 9日目 |
76,782円69,103円 ( 76,013円 ) | 8日目 |
