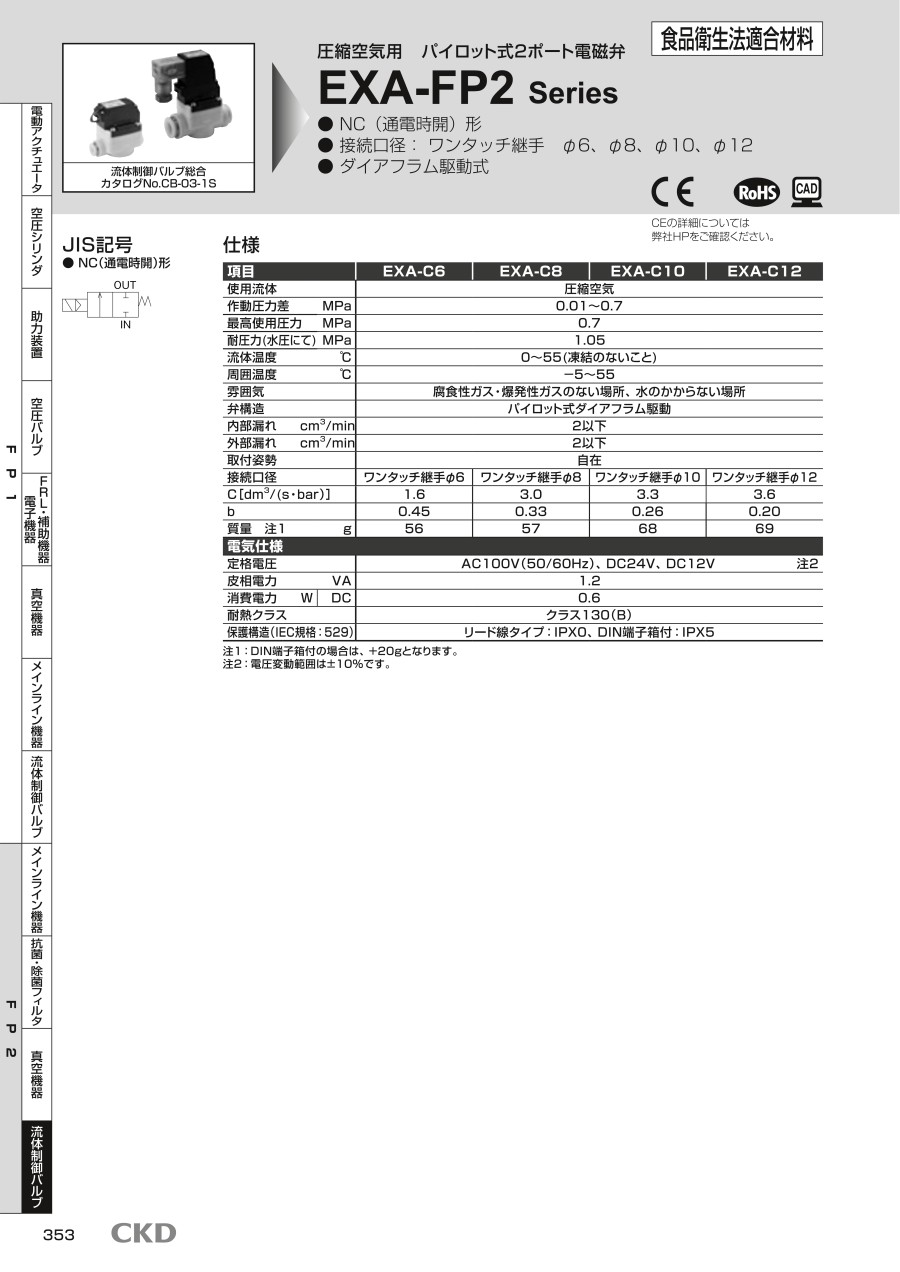

項目	EXA-C6	EXA-C8	EXA-C10	EXA-C12
使用流体	圧縮空気
作動圧力差 MPa	0.01～0.7
最高使用圧力 MPa	0.7
耐圧力（水圧にて） MPa	1.05
流体温度 ℃	0～+55（凍結のないこと）
周囲温度 ℃	-5～+55
雰囲気	腐食性ガス・爆発性ガスのない場所、水のかからない場所
弁構造	パイロット式ダイアフラム駆動
内部漏れ cm³/min	2以下
外部漏れ cm³/min	2以下
取付姿勢	自在
接続口径	ワンタッチ継手φ6（口径6mm）	ワンタッチ継手φ8（口径8mm）	ワンタッチ継手φ10（口径10mm）	ワンタッチ継手φ12（口径12mm）
C［dm³/（s・bar）］	1.6	3.0	3.3	3.6
b	0.45	0.33	0.26	0.20
質量 *1 g	56	57	68	69

電気仕様
定格電圧		AC100V（50／60Hz）、DC24V、DC12V *2
皮相電力 VA		1.2
消費電力 W	DC	0.6
耐熱クラス		クラス130（B）
保護構造（IEC規格：529）		リード線タイプ：IPXO、DIN端子箱付：IPX5

*1DIN端子箱付の場合は、+20gとなります。
*2電圧変動範囲は±10%です。

型番リスト

表示件数

型番

EXA-C6-H2CB-3-FP2

EXA-C6-H2HSB-3-FP2

EXA-C10-H2CB-3-FP2

EXA-C[6,8,10,12]-H[2C,2G,2GS,2H,2HS]-[1,3,4]-FP2

EXA-C[6,8,10,12]-H[2C,2G,2GS,2H,2HS]B-[1,3,4]-FP2

仕様

電圧

電源切時の状態

定格圧力

(MPa)

接続チューブ径

駆動の種類

パイロット給気

シール材質

コイル記号

オプション

コイルオプション

その他オプション

コイルオプション

シール材質

最小発注数量

食品製造工程向け

DC24V

[自己復帰(スプリングリターン)] 自己復帰(差圧スプリングリターン)

0.7

φ6

パイロット式ポペット

内部

H-NBR、禁油仕様内部排気仕様

取付板付

リード線（ランプ・サージキラーなし）

1個

食品製造工程向け

DC24V

[自己復帰(スプリングリターン)] 自己復帰(差圧スプリングリターン)

0.7

φ6

パイロット式ポペット

内部

H-NBR、禁油仕様内部排気仕様

2HS

取付板付

DIN端子箱（Pg7）、ランプ（端子箱に内包）・サージキラー付

1個

食品製造工程向け

DC24V

[自己復帰(スプリングリターン)] 自己復帰(差圧スプリングリターン)

0.7

φ10

パイロット式ポペット

内部

H-NBR、禁油仕様内部排気仕様

取付板付

リード線（ランプ・サージキラーなし）

1個

標準

DC12V / DC24V / AC100V

[自己復帰(スプリングリターン)] 自己復帰(スプリングリターン)

φ6 / φ8 / φ10 / φ12

無記号：取付板なし

2C：標準リード線（ランプ・サージキラーなし） / 2GS：オプション DIN端子箱（Pg7)、ランプなし・サージキラー付 / 2G：オプション DIN端子箱（Pg7)、ランプなし / 2HS：オプション DIN端子箱（Pg7)、ランプ付（端子箱に内包）・サージキラー付 / 2H：オプション DIN端子箱（Pg7)、ランプ付（端子箱に内包）

H：H-NBR、禁油仕様、内部排気仕様

1個

標準

DC12V / DC24V / AC100V

[自己復帰(スプリングリターン)] 自己復帰(スプリングリターン)

φ6 / φ8 / φ10 / φ12

B：取付板付

H：H-NBR、禁油仕様、内部排気仕様

1個

通常単価(税別) (税込単価)	通常出荷日

4,886円 ( 5,375円 )	13日目
5,564円 ( 6,120円 )	13日目
6,807円 ( 7,488円 )	13日目
- ( - )	13日目
- ( - )	13日目

詳細情報

基本情報

基本情報

圧縮空気制御用の小形パイロット式電磁弁です。エアブロー用途に最適で装置、システムの環境対応に貢献します。FP2：流路部・摺動部の潤滑油は食品用グレード（NSF H1）を、流路部は食品衛生法適合材料（樹脂・ゴム）を使用。
【特長】
・消費電力0.6Wの省エネ形アクチュエータを搭載、PCダイレクト駆動が可能
・パイロット方式によるダイアフラム駆動で大流量を制御
・大流量対応ダイアフラムと継手内蔵により小形化、樹脂製ボディにより軽量化
【用途】
・エアブローなど大流量を流したい際に最適
