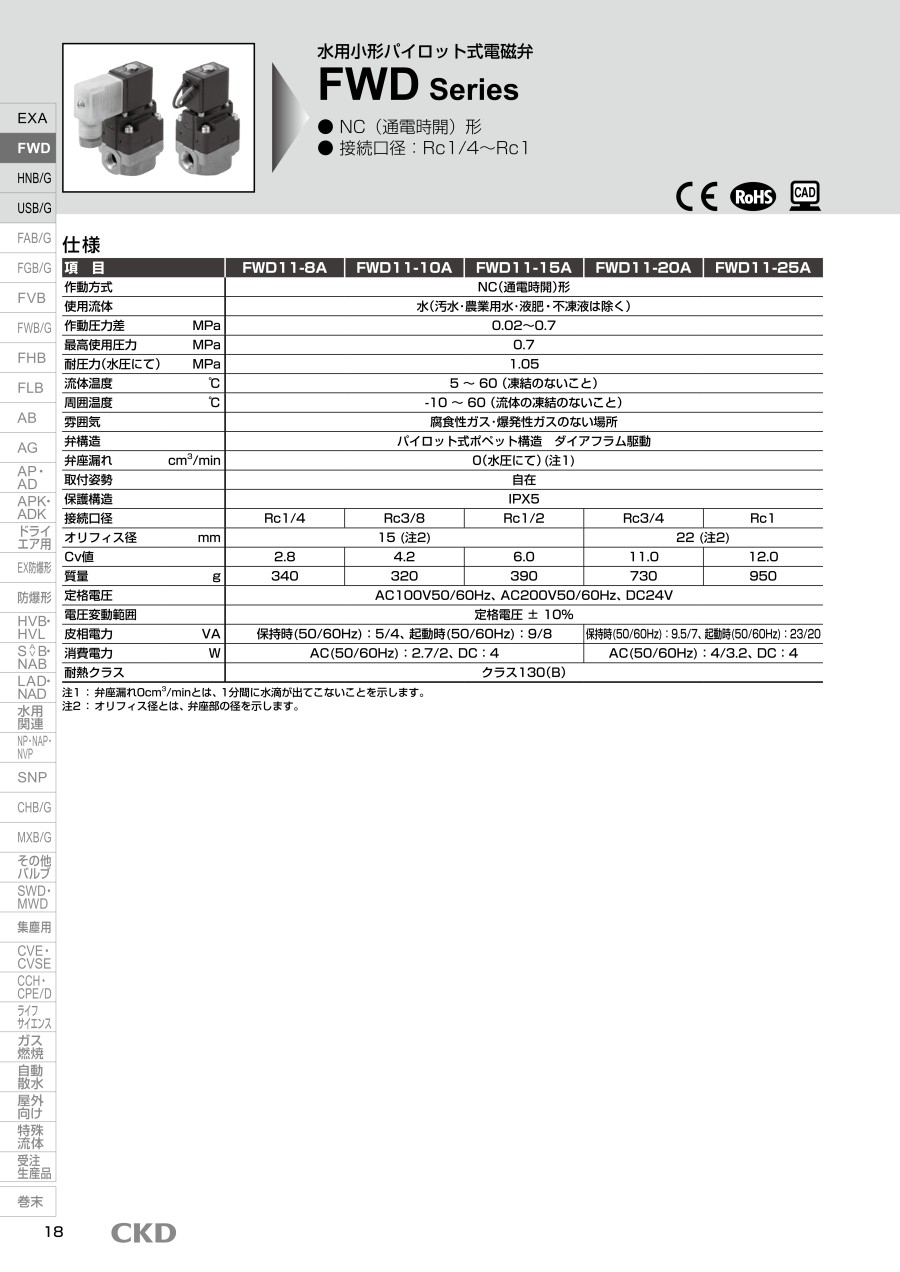

項目	FWD11-8A	FWD11-10A	FWD11-15A
作動方式	NC（通電時開）形
使用流体	水（汚水・農業用水・液肥・不凍液は除く）
作動圧力差 MPa	0.02～0.7
最高使用圧力 MPa	0.7
耐圧力（水圧にて） MPa	1.05
流体温度 ℃	5～60（凍結のないこと）
周囲温度 ℃	-10～+60（流体の凍結のないこと）
雰囲気	腐食性ガス・爆発性ガスのない場所
弁構造	パイロット式ポペット構造ダイアフラム駆動
弁座漏れ cm³/min	0（水圧にて）※
取付姿勢	自在
保護構造	IPX5
接続口径	Rc1/4	Rc3/8	Rc1/2
オリフィス径 mm	15
Cv値	2.8	4.2	6.0
質量 g	340	320	390
定格電圧	AC100V50／60Hz、AC200V50／60Hz、DC24V
電圧変動範囲	定格電圧±10%
皮相電力 VA	保持時（50／60Hz）：5／4、起動時（50／60Hz）：9／8
消費電力 W	AC（50／60Hz）：2.7／2、DC：4
耐熱クラス	クラス130（B）

※ 弁座漏れ0cm3/minとは、1分間に水滴が出てこないことを示します。

型番リスト

表示件数

型番

FWD11-8A-D2CSFP2-DC24V

FWD11-10A-D2CSFP2-DC24V

FWD11-15A-D2CFP2-AC100V

FWD11-15A-D2CSFP2-AC200V

FWD11-15A-D2GSFP2-AC100V

FWD11-15A-D2GSFP2-AC200V

FWD11-15A-D2HSFP2-DC24V

FWD11-[8,10,15]A-D[2C,2CS,2G,2GS,2H,2HS]FP2-[AC100V,AC200V,DC24V]

FWD11-[8,10,15][G,N]-D[2C,2CS,2G,2GS,2H,2HS]FP2-[AC100V,AC200V,DC24V]

接続種類	配管ねじの呼び	ボディ材質	シール材質	電圧	コイルオプション	定格電圧	最小発注数量

Rc	1/4	ステンレス・PPS	NBR	DC24V	2CS：グロメットリード線・サージキラー付	-	1個
Rc	3/8	ステンレス・PPS	NBR	DC24V	2CS：グロメットリード線・サージキラー付	-	1個
Rc	1/2	ステンレス・PPS	NBR	AC100V	2C：グロメットリード線	-	1個
Rc	1/2	ステンレス・PPS	NBR	AC200V	2CS：グロメットリード線・サージキラー付	-	1個
Rc	1/2	ステンレス・PPS	NBR	AC100V	2GS：DIN端子箱・サージキラー付	-	1個
Rc	1/2	ステンレス・PPS	NBR	AC200V	2GS：DIN端子箱・サージキラー付	-	1個
Rc	1/2	ステンレス・PPS	NBR	DC24V	2HS：DIN端子箱・ランプ・サージキラー付	-	1個
Rc	1/4 / 3/8 / 1/2		D：NBR	-	2CS：グロメットリード線・サージキラー付 / 2C：グロメットリード線 / 2GS：DIN端子箱・サージキラー付 / 2G：DIN端子箱付 / 2HS：DIN端子箱・ランプ・サージキラー付 / 2H：DIN端子箱・ランプ付	DC24V / AC100V / AC200V	1個
G / NPT	1/4 / 3/8 / 1/2		D：NBR	-	2CS：グロメットリード線・サージキラー付 / 2C：グロメットリード線 / 2GS：DIN端子箱・サージキラー付 / 2G：DIN端子箱付 / 2HS：DIN端子箱・ランプ・サージキラー付 / 2H：DIN端子箱・ランプ付	DC24V / AC100V / AC200V	1個

通常単価(税別) (税込単価)	通常出荷日

15,348円 ( 16,883円 )	13日目
15,644円 ( 17,208円 )	13日目
16,303円 ( 17,933円 )	10日目
17,125円 ( 18,838円 )	13日目
17,959円 ( 19,755円 )	10日目
17,959円 ( 19,755円 )	13日目
18,915円 ( 20,807円 )	13日目
- ( - )	14日目
- ( - )	79日目

詳細情報

基本情報

基本情報

水用の小形パイロット式電磁弁です。
【特長】
・小形、軽量、低消費電力で装置、システムの環境負荷低減に貢献します
・FP2：流路部・摺動部の潤滑油は食品用グレード（NSF H1）を、流路部は食品衛生法適合材料（樹脂・ゴム）を使用
・特殊形状ダイアフラムによりコンパクトに大流量を確保
・アクチュエータの樹脂化により大幅な軽量化を実現
・消費電力4W（DC）
・接続口径：1/4、3/8、1/2
【用途】
・スペースがなく大流量の水を流したい際に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
食品製造工程向け直動式2ポート電磁弁（マルチレックスバルブ）AB31・AB41-FP2シリーズ
空気、低真空、水、油、温水、蒸気用のマルチな食品製造工程向け製品です。流路部は、食品衛生法適合材料（樹脂・ゴム）を使用しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

食品製造工程向け水用小形パイロット式電磁弁 FWD-FP2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q温水は使用できますか？

水温は60度までになります。
