ＳＵＮＣＯ

シールワッシャー（標準タイプフッ素ゴム）【1～500個入り】

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 378円～134,766円

税込単価: 416円～148,243円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

締め付け箇所からの液体の漏れおよび異物の侵入を完全に防止できるシールワッシャー...

種類
シールワッシャ
材質
パッキン:FKM/ワッシャー:SPCC

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

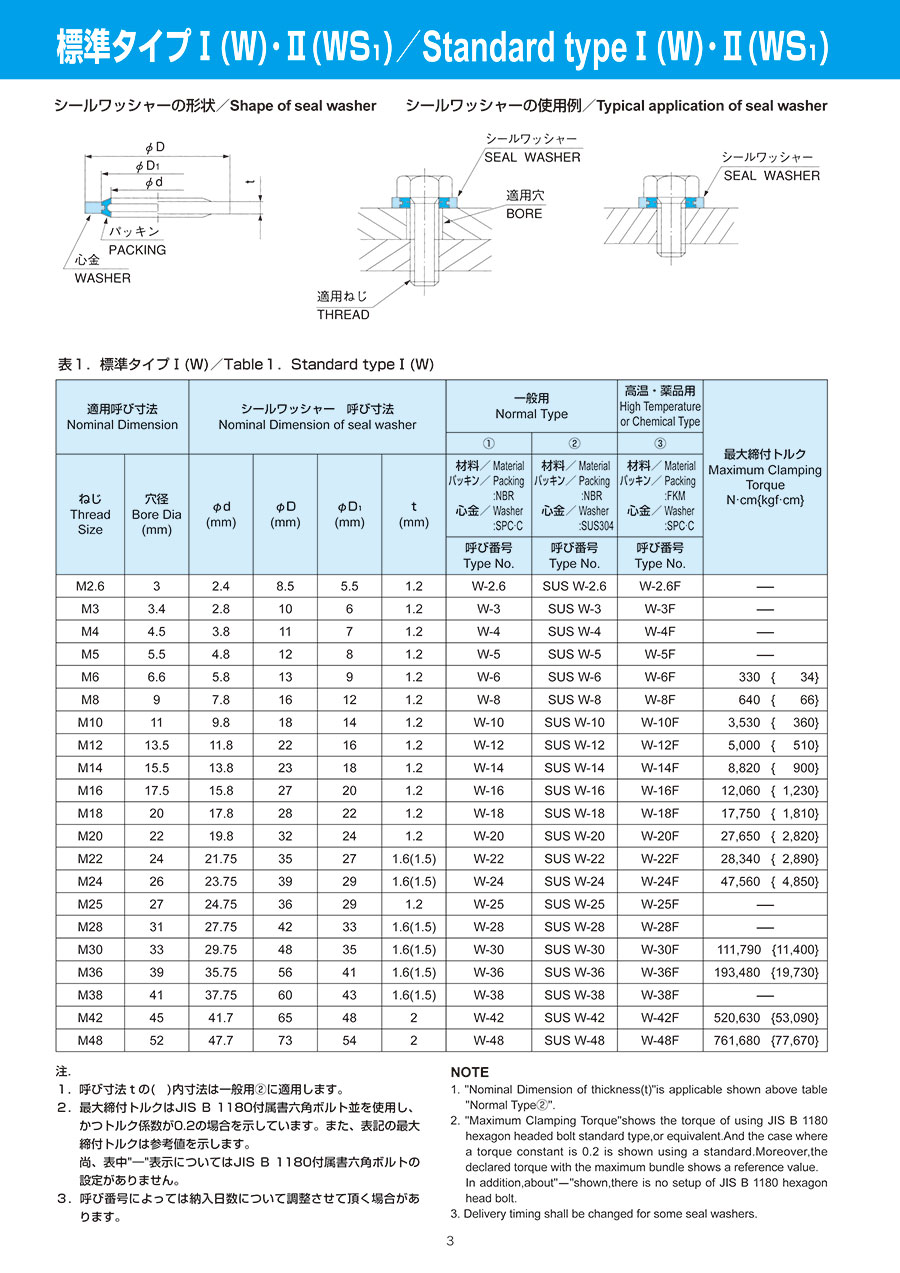

シールワッシャー（標準タイプフッ素ゴム）の仕様

シールワッシャー（標準タイプフッ素ゴム）の寸法図

シールワッシャー（標準タイプフッ素ゴム）の使用例1

シールワッシャー（標準タイプフッ素ゴム）の使用例2

通用呼び寸法		シールワッシャー呼び寸法				一般用		高温・葉品用	最大締付トルク
通用呼び寸法		シールワッシャー呼び寸法				（1）	（2）	（3）
ねじ	穴径（mm）	φd （mm）	φD （mm）	φD₁ （mm）	t （mm）	材料バキン：NBR 心金：SPC・C	材料バキン：NBR 心金：SUS304	材料バキン：NBR 心金：SPC・C
						材料バキン：NBR 心金：SPC・C	材料バキン：NBR 心金：SUS304	材料バキン：NBR 心金：SPC・C
						呼び番号	呼び番号	呼び番号
M3	3.4	2.8	10	6	1.2	W-3	SUS W-3	W-3F	-
M4	4.5	3.8	11	7	1.2	W-4	SUS W-4	W-4F	-
M5	5.5	4.8	12	8	1.2	W-5	SUS W-5	W-5F	-
M6	6.6	5.8	13	9	1.2	W-6	SUS W-6	W-6F	330｛34｝
M8	9	7.8	16	12	1.2	W-8	SUS W-8	W-8F	640｛66｝
M10	11	9.8	18	14	1.2	W-10	SUS W-10	W-10F	3,530｛360｝
M12	13.5	11.8	22	16	1.2	W-12	SUS W-12	W-12F	5,000｛510｝
M20	22	19.8	32	24	1.2	W-20	SUS W-20	W-20F	27,650｛2,820｝
M22	24	21.75	35	27	1.6（1.5）	W-22	SUS W-22	W-22F	28,340｛2,890｝
M24	26	23.75	39	29	1.6（1.5）	W-24	SUS W-24	W-24F	47,560｛4,850｝
M28	31	27.75	42	33	1.6（1.5）	W-28	SUS W-28	W-28F	-
M30	33	29.75	48	35	1.6（1.5）	W-30	SUS W-30	W-30F	111,790｛11,400｝

※ 呼び寸法tの（）内寸法は一般用2に適用します。
※ 最大締め付けトルクはJIS B 1180付属書六角ボルト並を使用し、かつトルク係数が0.2の場合を示しています。また、表記の最大締め付けトルクは参考値を示します。なお、表中「-」表示についてはJIS B 1180付属書六角ボルトの設定がありません。

型番リスト

表示件数

型番

外径

(φ)

厚み

(mm)

適用ねじ径

RoHS?

最小発注数量

10	1.2	M3	10	1個
11	1.2	M4	10	1個
12	1.2	M5	10	1個
13	1.2	M6	10	1個
16	1.2	M8	10	1パック 500個入り
18	1.2	M10	10	1個
22	1.2	M12	10	1個
32	1.2	M20	10	1個
35	1.6	M22	10	1パック 50個入り
39	1.6	M24	10	1個

通常単価(税別) (税込単価)	通常出荷日

387円 ( 426円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
387円 ( 426円 )	在庫品1日目当日出荷可能
443円 ( 487円 )	在庫品1日目当日出荷可能
134,766円 ( 148,243円 )	2日目
478円 ( 526円 )	在庫品1日目当日出荷可能
522円 ( 574円 )	1日目
655円 ( 721円 )	在庫品1日目当日出荷可能
18,840円 ( 20,724円 )	2日目
771円 ( 848円 )	1日目

詳細情報

基本情報

基本情報

締め付け箇所からの液体の漏れおよび異物の侵入を完全に防止できるシールワッシャー。
【特長】
・優秀な漏れ防止機能のうえ、優れたフッ素ゴムで耐油性・耐熱性・耐候性が優れている。
・パッキング部がリップ構造になっておりシール性に優れ、繰り返し使用（2～3回）が可能。
・接触する相手面の仕上げが容易、なおかつ取り付けも簡単で作業性に優れている。
・従来の銅パッキン等に比べ取付面が多少粗くても使用可能。
・あらゆる機械のボルト、ニップルなどのネジ部やフランジ部からの油、その他の流体の漏れを防止。
・ごみやダストなどの侵入を防止。
【用途】
・自動車をはじめとした油圧、水圧機械、建設機械、運搬機械など。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
