シールワッシャー（WD型）【1～500個入り】
- 種類
- シールワッシャ
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が15型番あります。
商品情報
製品仕様
シールワッシャー（WD型）の寸法図
※上の断面図は、このシールワッシャーの代表形状を示します。
粗さは、JIS B 0601：2001による。
金属環材質：SPCC
（単位：mm）
| 適用ねじ径 | 呼び番号 | 呼び寸法 | シールワッシャー寸法 | 取付部寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | （6） | （7） | （8） | （9） | ||||||
| 寸法 | 公差 | 寸法 | 寸法 | 公差 | 寸法 | 寸法 | 公差 | max | min | min | C面取 | |||
| M4 | WD-4 | WD 4 10 1.5 | 4.0 | +0.3 0 | 6.2 | 10.0 | ±0.3 | 1.5 | 2.5 | ±0.2 | 4.3 | 7.0 | 14.0 | 0.6±0.1 |
| M5 | WD-5 | WD 5 12 1.8 | 5.0 | +0.4 0 | 6.0 | 12.0 | 1.8 | 2.8 | ±0.4 0 | 5.3 | 8.0 | 16.0 | ||
| M6 | WD-6 | WD 6 14 1.8 | 5.8 | 7.8 | 14.0 | ±0.4 | 1.8 | 2.8 | 6.4 | 10.0 | 18.0 | |||
| M8 | WD-8 | WD 8 16 2.0 | 7.8 | 10.3 | 16.0 | 2.0 | 3.0 | 8.4 | 13.0 | 20.0 | ||||
| M10 | WD-10 | WD 10 19 3.0 | 9.8 | 12.8 | 19.0 | 3.0 | 4.0 | ±0.5 0 | 10.5 | 16.0 | 23.0 | |||
| M12 | WD-12 | WD 12 22 3.5 | 11.8 | 14.5 | 22.0 | 3.5 | 5.0 | 13.0 | 18.0 | 26.0 | ||||
| M14 | WD-14 | WD 14 25 3.5 | 13.8 | 16.5 | 25.0 | 3.5 | 5.0 | 15.0 | 21.0 | 29.0 | ||||
| M16 | WD-16 | WD 16 26 3.5 | 15.8 | 18.0 | 26.0 | 3.5 | 5.4 | 17.0 | 24.0 | 30.0 | ||||
金属環材料：SUS
（単位：mm）
| 適用ねじ径 | 呼び番号 | 呼び寸法 | シールワッシャー寸法 | 取付部寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | （6） | （7） | （8） | （9） | ||||||
| 寸法 | 公差 | 寸法 | 寸法 | 公差 | 寸法 | 寸法 | 公差 | max | min | min | C面取 | |||
| M4 | SUSWD-4 | WD 4 10 1.5 | 4.0 | +0.3 0 | 6.2 | 10.0 | ±0.3 | 1.5 | 2.5 | ±0.2 | 4.3 | 7.0 | 14.0 | 0.6±0.1 |
| M5 | SUSWD-5 | WD 5 12 1.8 | 5.0 | +0.4 0 | 6.0 | 12.0 | 1.8 | 2.8 | ±0.4 0 | 5.3 | 8.0 | 16.0 | ||
| M6 | SUSWD-6 | WD 6 14 1.8 | 5.8 | 7.8 | 14.0 | ±0.4 | 1.8 | 2.8 | 6.4 | 10.0 | 18.0 | |||
| M8 | SUSWD-8 | WD 8 16 2.0 | 7.8 | 10.3 | 16.0 | 2.0 | 3.0 | 8.4 | 13.0 | 20.0 | ||||
| M10 | SUSWD-10 | WD 10 19 3.0 | 9.8 | 12.8 | 19.0 | 3.0 | 4.0 | ±0.5 0 | 10.5 | 16.0 | 23.0 | |||
| M12 | SUSWD-12 | WD 12 22 3.5 | 11.8 | 15.8 | 22.0 | 3.5 | 5.0 | 13.0 | 18.0 | 26.0 | ||||
| M14 | SUSWD-14 | WD 14 25 3.5 | 13.8 | 16.5 | 25.0 | 3.5 | 5.0 | 15.0 | 21.0 | 29.0 | ||||
| M16 | SUSWD-16 | WD 16 26 3.5 | 15.8 | 18.0 | 26.0 | 3.5 | 5.4 | 17.0 | 24.0 | 30.0 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
90,800円 ( 99,880円 ) | 4日目 |
300円 ( 330円 ) | 1日目 |
279円 ( 307円 ) | 1日目 |
358円 ( 394円 ) | 1日目 |
402円 ( 442円 ) | 1日目 |
579円 ( 637円 ) | 1日目 |
32,480円 ( 35,728円 ) | 4日目 |
524円 ( 576円 ) | 1日目 |
230円 ( 253円 ) | 1日目 |
230円 ( 253円 ) | 1日目 |
26,400円 ( 29,040円 ) | 2日目 |
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 2日目 |
272円 ( 299円 ) | 1日目 |
355円 ( 391円 ) | 1日目 |

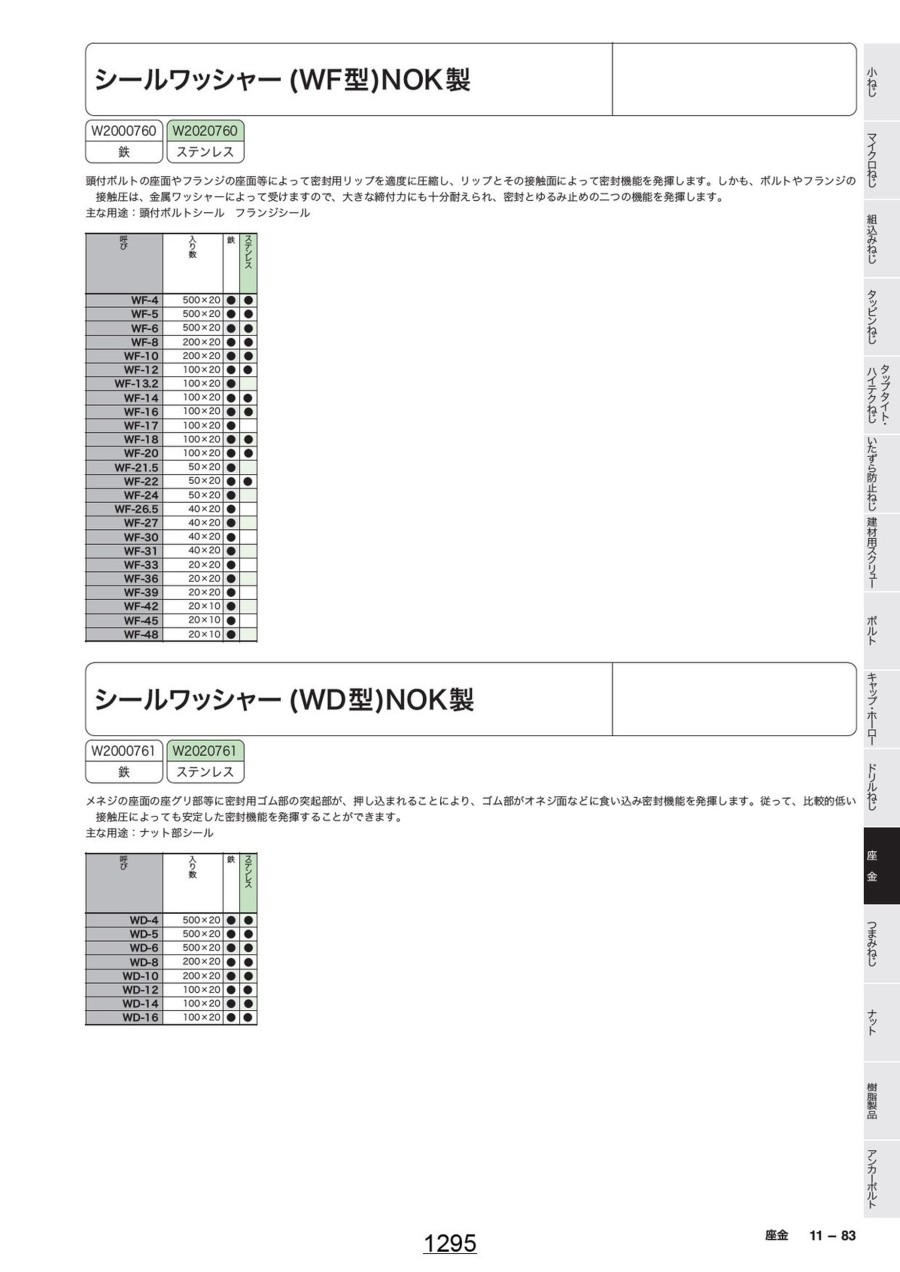

詳細情報
基本情報
優れた引裂強度、機械的強度、耐油、耐熱性のゴム材料を使用したWD型のシールワッシャー。
【特長】
・密封用ゴム部が金属ワッシャーの厚みの一方に突起し、しかも突起部が軸線方向にテーパーを持つ構造。
・一般の金属ワッシャーと同様、容易な取扱いで安定した密封性が得られる。
【用途】
・通しボルト部、ドレンプラグ、給油プラグ、パイプフランジ部継手等に最適。
・その他ボルト・ナット部の内部よりの漏洩防止または外部よりの侵入防止に。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品担当おすすめ
ＳＵＮＣＯ
シールワッシャー（WF型）
ＳＵＮＣＯ
シールワッシャー（標準タイプ）
シールワッシャー（WD型）のレビュー
エアー系部品に使っています
4
4.02019/11/13
自社で使っているエアー系設備の部品、レギュレータのボルト部分からのエアー漏れ防止に定期的に交換品として使っています。シー...もっと読む
0人が参考にしています。
