OリングN型 4種C耐熱用【50個入り】
- 通常単価(税別)
- 21,807円
- 税込単価
- 23,988円
断面がO形の環状パッキンで、流体やほこりを密封するリング。【特長】・Oリングは、断面がO形（円形）の環...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
4C-N-75の仕様・寸法情報
商品情報
OリングN型 4種C耐熱用の仕様
Oリング 4C-Nの寸法図
（単位：mm）
| 呼び番号 | Oリングの寸法 | ||
|---|---|---|---|
| 太さ（w） | 内径（d） | ||
| N 3 | 1.5±0.1 | 2.5 | ±0.15 |
| N 4 | 3.5 | ||
| N 5 | 4.5 | ||
| N 6 | 5.5 | ||
| N 7 | 6.5 | ||
| N 8 | 7.5 | ||
| N 9 | 8.5 | ||
| N 10 | 9.5 | ||
| N 11.2 | 10.7 | ||
| N 12 | 11.5 | ||
| N 12.5 | 12.0 | ||
| N 14 | 13.5 | ||
| N 15 | 14.5 | ||
| N 16 | 15.5 | ||
| N 18 | 17.5 | ||
| N 20 | 19.5 | ±0.25 | |
| N 21 | 21.5 | ||
| N 22.4 | 2.0±0.15 | 21.9 | |
| N 24 | 23.5 | ||
| N 25 | 24.5 | ||
| N 26 | 25.5 | ||
| N 28 | 27.5 | ||
| N 29 | 28.5 | ||
| N 30 | 29.5 | ||
| N 31.5 | 31.0 | ||
| N 32 | 31.5 | ||
| N 34 | 33.5 | ||
| N 35 | 34.5 | ||
| N 35.5 | 35.0 | ||
| N 36 | 35.5 | ||
| N 38 | 37.5 | ||
| N 39 | 38.5 | ||
| N 40 | 39.5 | ||
| 呼び番号 | Oリングの寸法 | ||
|---|---|---|---|
| 太さ（w） | 内径（d） | ||
| N 42 | 2.0±0.15 | 41.5 | ±0.4 |
| N 44 | 43.5 | ||
| N 45 | 44.5 | ||
| N 46 | 45.5 | ||
| N 48 | 47.5 | ||
| N 50 | 49.5 | ||
| N 53 | 52.5 | ||
| N 55 | 54.5 | ||
| N 56 | 55.5 | ||
| N 60 | 59.5 | ||
| N 63 | 62.5 | ||
| N 65 | 64.5 | ||
| N 67 | 66.5 | ||
| N 70 | 69.5 | ±0.6 | |
| N 71 | 70.5 | ||
| N 75 | 74.5 | ||
| N 80 | 79.5 | ||
| N 85 | 84.5 | ||
| N 90 | 89.5 | ||
| N 95 | 94.5 | ||
| N 100 | 99.5 | ||
| N 105 | 104.5 | ||
| N 110 | 109.5 | ||
| N 112 | 111.5 | ||
| N 115 | 114.5 | ||
| N 120 | 119.5 | ||
| N 125 | 124.5 | ||
- ※ 4種の内径（d）の許容差は4C（シリコンゴム）については上記許容差の1.5倍とする。
詳細情報
基本情報
断面がO形の環状パッキンで、流体やほこりを密封するリング。
【特長】
・Oリングは、断面がO形（円形）の環状パッキンで、溝部に装着して適度に圧縮。
・油、水、空気、ガスなど、多種多様な流体が漏れるのを防ぐ。
・使い方：固定用、運動用。
・材質：シリコンゴム。
【用途】
・油、水、空気、ガスなど、多種多様な流体のシールとして使用。
・自動車をはじめとした油圧、水圧機械、建設機械、運搬機械などあらゆる機械。
・ネジ部やフランジ部からの油、その他の流体の漏れを防止するとともに、ごみやダストなどの侵入を防止。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

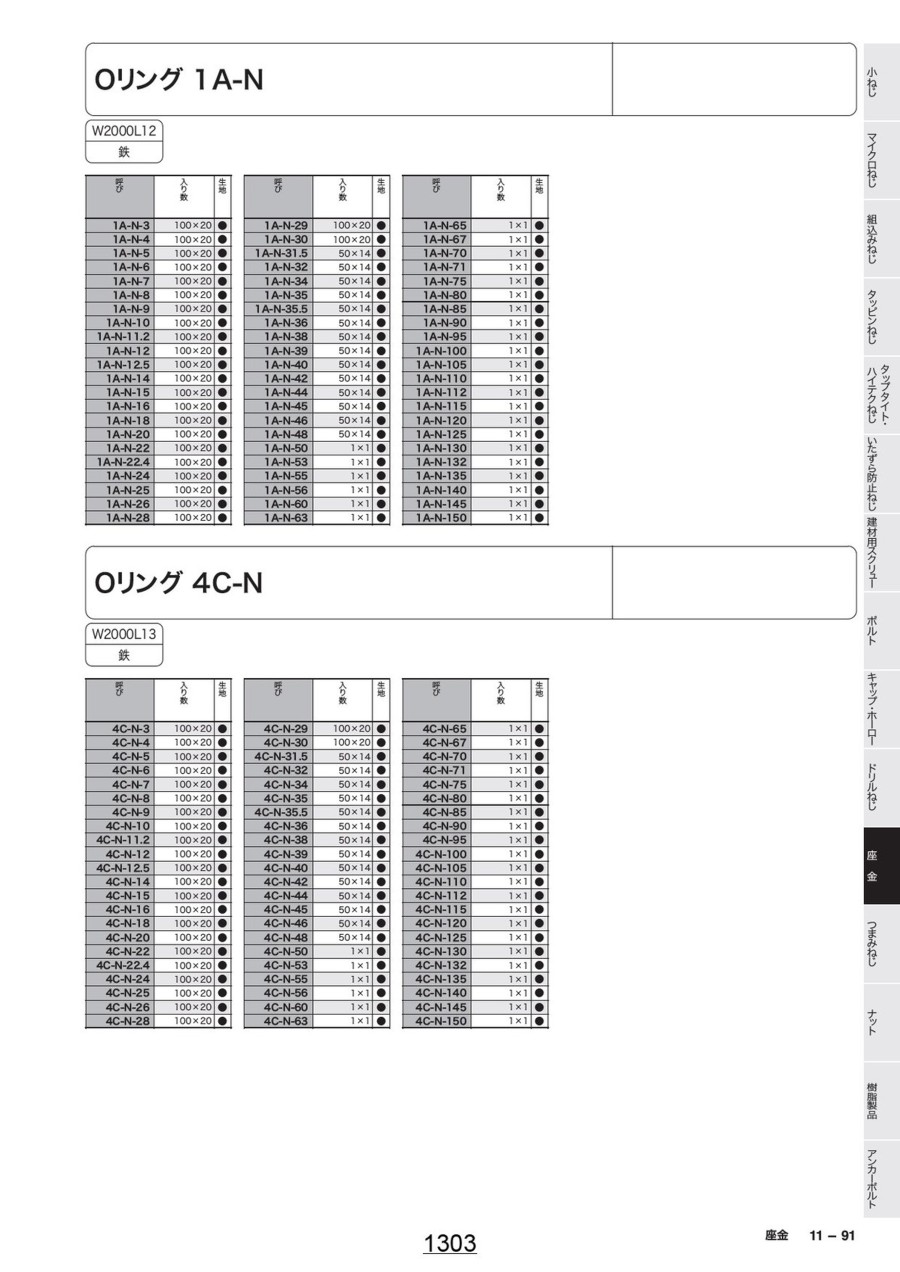

カタログ
