幅広い分野での板金筐体に使用できるファスナー。
【特長】
・圧入されると六角フランジ部が母材を変形流動させ、テーパー部へ母材を流し込みます。
・これにより、強い押抜き力を生じ、六角部で高いトルクが得られます。
・通常の空圧、油圧プレスで、アルミ板にステンレスネジ埋めることができます。
・特殊工具は必要ありません。
・埋め込み後も、アルミ板の表面、裏面ともに突起が生じません。
【用途】
・情報通信関係。
・車輌関係。
・交通機器関係。
・工作機械関係。
・医療機器関係。
・建設関係。
・幅広い分野での板金筐体に使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

商品情報

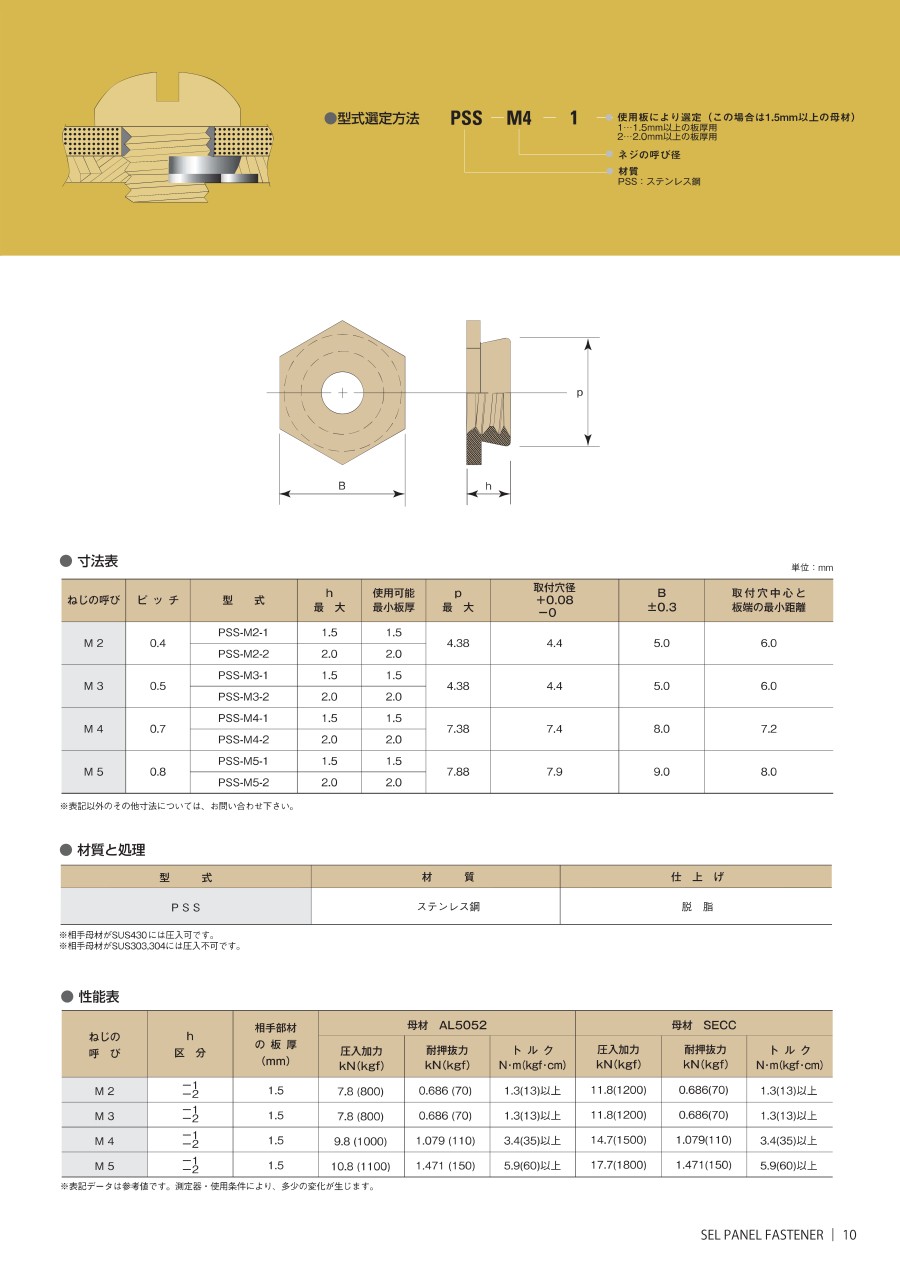

セルパネルファスナーの外形図と仕様

セルパネルファスナーの寸法図

（単位：mm）

ねじの呼び	ピッチ	型式	h 最大	使用可能最小板厚	p 最大	取付穴径 +0.08 -0	B ±0.3	取付穴中心と板端の最小距離
M2	0.4	PSS-M2-1	1.5	1.5	4.38	4.4	5.0	6.0
M2	0.4	PSS-M2-2	2.0	2.0	4.38	4.4	5.0	6.0
M3	0.5	PSS-M3-1	1.5	1.5	4.38	4.4	5.0	6.0
M3	0.5	PSS-M3-2	2.0	2.0	4.38	4.4	5.0	6.0
M4	0.7	PSS-M4-1	1.5	1.5	7.38	7.4	8.0	7.2
M4	0.7	PSS-M4-2	2.0	2.0	7.38	7.4	8.0	7.2
M5	0.8	PSS-M5-1	1.5	1.5	7.88	7.9	9.0	8.0
M5	0.8	PSS-M5-2	2.0	2.0	7.88	7.9	9.0	8.0

ねじの呼び	h 区分	相手部材の板厚（mm）	母材 AL5052			母材 SECC
ねじの呼び	h 区分	相手部材の板厚（mm）	圧入加力 kN（kgf）	耐押抜力 kN（kgf）	トルク N・m（kgf・cm）	圧入加力 kN（kgf）	耐押抜力 kN（kgf）	トルク N・m（kgf・cm）
M2	-1	1.5	7.8（800）	0.686（70）	1.3（13）以上	11.8（1,200）	0.686（70）	1.3（13）以上
M2	-2	1.5	7.8（800）	0.686（70）	1.3（13）以上	11.8（1,200）	0.686（70）	1.3（13）以上
M3	-1	1.5	7.8（800）	0.686（70）	1.3（13）以上	11.8（1,200）	0.686（70）	1.3（13）以上
M3	-2	1.5	7.8（800）	0.686（70）	1.3（13）以上	11.8（1,200）	0.686（70）	1.3（13）以上
M4	-1	1.5	9.8（1,000）	1.079（110）	3.4（35）以上	14.7（1,500）	1.079（110）	3.4（35）以上
M4	-2	1.5	9.8（1,000）	1.079（110）	3.4（35）以上	14.7（1,500）	1.079（110）	3.4（35）以上
M5	-1	1.5	10.8（1,100）	1.471（150）	5.9（60）以上	17.7（1,800）	1.471（150）	5.9（60）以上
M5	-2	1.5	10.8（1,100）	1.471（150）	5.9（60）以上	17.7（1,800）	1.471（150）	5.9（60）以上

性能表

型式	材質	仕上げ
PSS	ステンレス鋼	脱脂

材質と処理

この商品の特長

従来の設備（標準プレス機）で圧入。
1、定められた取付下穴をあける。この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。
2、セルパネルファスナーのガイド部（パイロット部）を取付下穴に挿入する。
3、プレスで六角フランジ部が相手母材と面一になるまで加圧する。

高い押抜力、回転トルクが得らる。・圧入する事により六角フランジ部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られる。・六角フランジ部が相手金属を六角形に変位させるので、高い回転トルクが得られる。

高い押抜力、回転トルクが得られる。
・圧入する事により六角フランジ部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られる。
・六角フランジ部が相手金属を六角形に変位させるので、高い回転トルクが得られる。

綺麗な仕上がり。・プレス後の後処理は基本的に不要。・相手板の両面ともに平滑で突起がない。・アルミ材等の薄板に強固なメネジが設定可。

綺麗な仕上がり。
・プレス後の後処理は基本的に不要。
・相手板の両面ともに平滑で突起がない。
・アルミ材等の薄板に強固なめねじが設定可。

この商品の使用上の注意

※ 表記データは参考値です。測定器、使用条件により、多少の変化が生じます。

SUS430には圧入可
SUS303/304には圧入不可

開発秘話

セルフクリンチングファスナー（かしめ方式ナット、スタッド等）の先駆者を自負し、豊富な経験と実績を生かして最適な選択と最高のコストパフォーマンスを提供し、お客様の特別仕様や新しいニーズにお応えしてまいりました。
”いかにしたらお客様の製品の生産工程を簡素化できるか”という問いより生まれたです。
今後とも、この初志を忘れずに専門的な分野でのノウハウを蓄積し、組み立てラインの合理化をよりいっそう強化する製品群を開発して、皆様のご要望にお応えいたします。
