旭有機材

超純継手異径ソケット U-PVC製（禁油処理）

カタログ |

通常単価(税別): 260円～35,704円

税込単価: 286円～39,274円

通常出荷日：7日目～11日目

【超純パイプ・継手】・溶出が少ない。・弾性による機械的強度が大きい。・内面は平滑な鏡面状。・液の停滞す...

※適用管外径に関しては、カタログの規格情報をご参照ください。

よく一緒に見られています

通常出荷日：7 日目

よく一緒に見られています

通常出荷日：7 日目

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

A部詳細

呼び径13mm～50mm

呼び径65mm～150mm

製品仕様

-	最高使用圧力（静水圧）	材質
TS	1.0MPa	超純PVC

規格表

単位：mm

（注）

Lの許容差は±4.0mmとします。
●は塩化ビニル管・継手協会規格品です。
□はAV規格品です。
○はJIS K 6743に準じています。
※溶接接合はできません。

型番リスト

表示件数

型番

種類

適用管外径 1

(mm)

適用管外径 2

(mm)

最高使用圧力

(MPa)

呼び径1

呼び径2

種別

外径D

(φ)

外径D1

(φ)

外径D2

(φ)

最小発注数量

TS	26	18	1	20	13	TN2SOJN	33	24	-	1個
TS	26	22	1	20	16	TN2SOJN	33	29	-	1個
TS	32	18	1	25	13	TN2SOJN	40	24	-	1個
TS	38	32	1	30	25	TN2SOJN	46	40	-	1個
TS	48	26	1	40	20	TN2SOJN	57	33	-	1個
TS	48	32	1	40	25	TN2SOJN	57	40	-	1個
TS	48	38	1	40	30	TN2SOJN	57	46	-	1個
TS	60	26	1	50	20	TN2SOJN	70	33	-	1個
TS	60	32	1	50	25	TN2SOJN	70	40	-	1個
TS	60	48	1	50	40	TN2SOJN	70	57	-	1個
TS	76	60	1	65	50	TN2SOJN	87	70	-	1個
TS	89	60	1	75	50	TN2SOJN	102	70	-	1個
TS	89	76	1	75	65	TN2SOJN	102	87	-	1個
TS	114	89	1	100	75	TN2SOJN	130	102	-	1個
TS	140	114	1	125	100	TN2SOJN	157	130	-	1個
TS	165	140	1	150	125	TN2SOJN	186	157	-	1個
TS	267	216	0.6	250	200	TN2SOVN	-	292	240	1個

通常単価(税別) (税込単価)	通常出荷日

260円 ( 286円 )	7日目
349円 ( 384円 )	7日目
428円 ( 471円 )	7日目
552円 ( 607円 )	7日目
819円 ( 901円 )	7日目
705円 ( 776円 )	7日目
787円 ( 866円 )	7日目
1,093円 ( 1,202円 )	7日目
1,023円 ( 1,125円 )	7日目
932円 ( 1,025円 )	7日目
1,668円 ( 1,835円 )	7日目
2,066円 ( 2,273円 )	7日目
2,171円 ( 2,388円 )	7日目
2,987円 ( 3,286円 )	7日目
6,613円 ( 7,274円 )	11日目
10,971円 ( 12,068円 )	11日目
35,704円 ( 39,274円 )	11日目

詳細情報

基本情報

基本情報

【超純パイプ・継手】
・溶出が少ない。
・弾性による機械的強度が大きい。
・内面は平滑な鏡面状。
・液の停滞するデッドスペースを極小化した構造。
・脱脂（洗浄品）や高温殺菌超純水ラインに使用が可能。
・TS施工法接続で接続が簡単。
【用途】
・（純水配管）半導体・液晶工場の純水ライン。

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

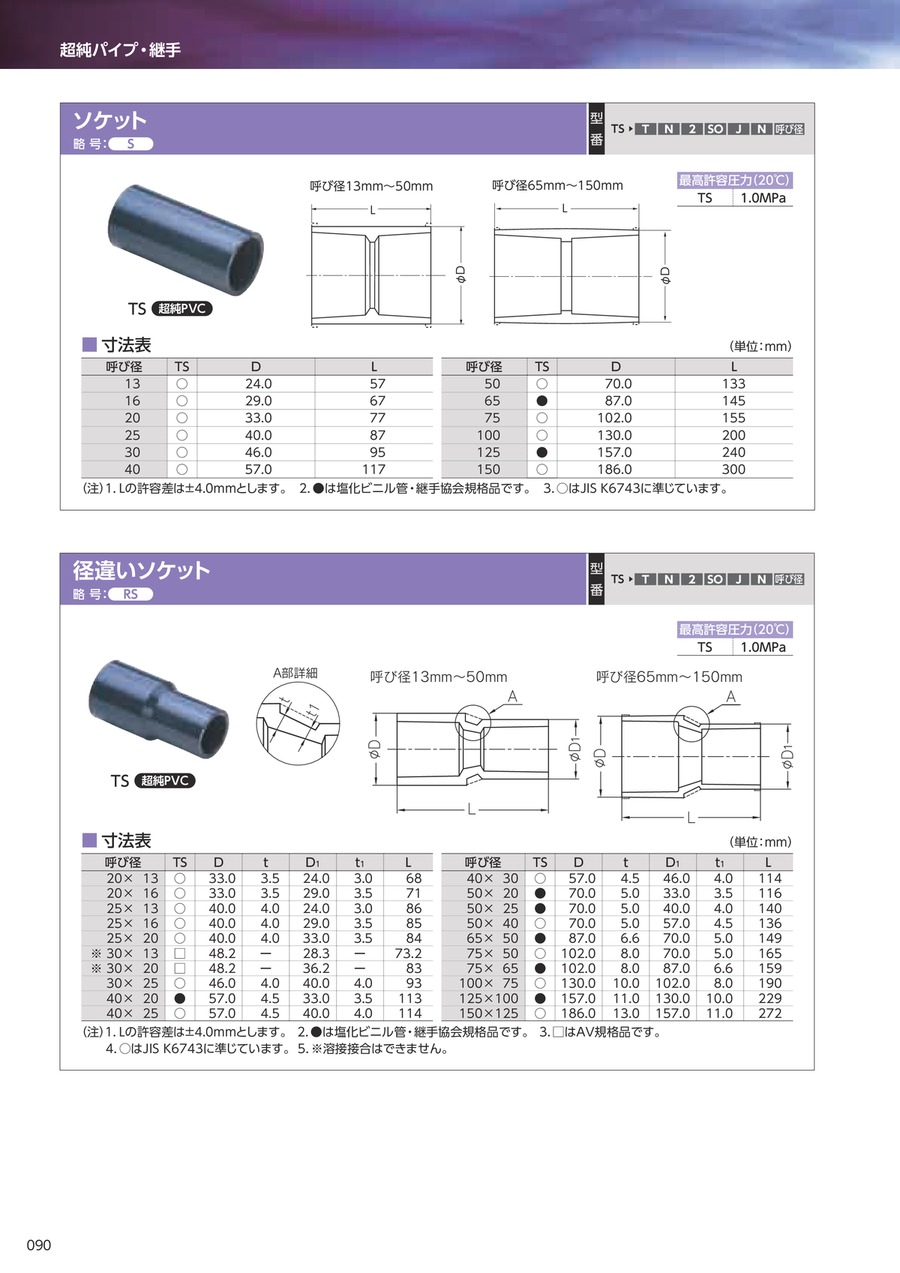

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
