旭有機材

スｰパｰHT継手異径ソケット

カタログ |

通常単価(税別): 350円～16,070円

税込単価: 385円～17,677円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

【スーパーパイプ・継手】・90℃の高温流体に適応が可能。・耐薬性に優れている。...

継手形状
ソケット
接続種類
管⇔管　異径
特性
耐薬品
材質
C-PVC
表面処理
なし
使用流体
水/薬品

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

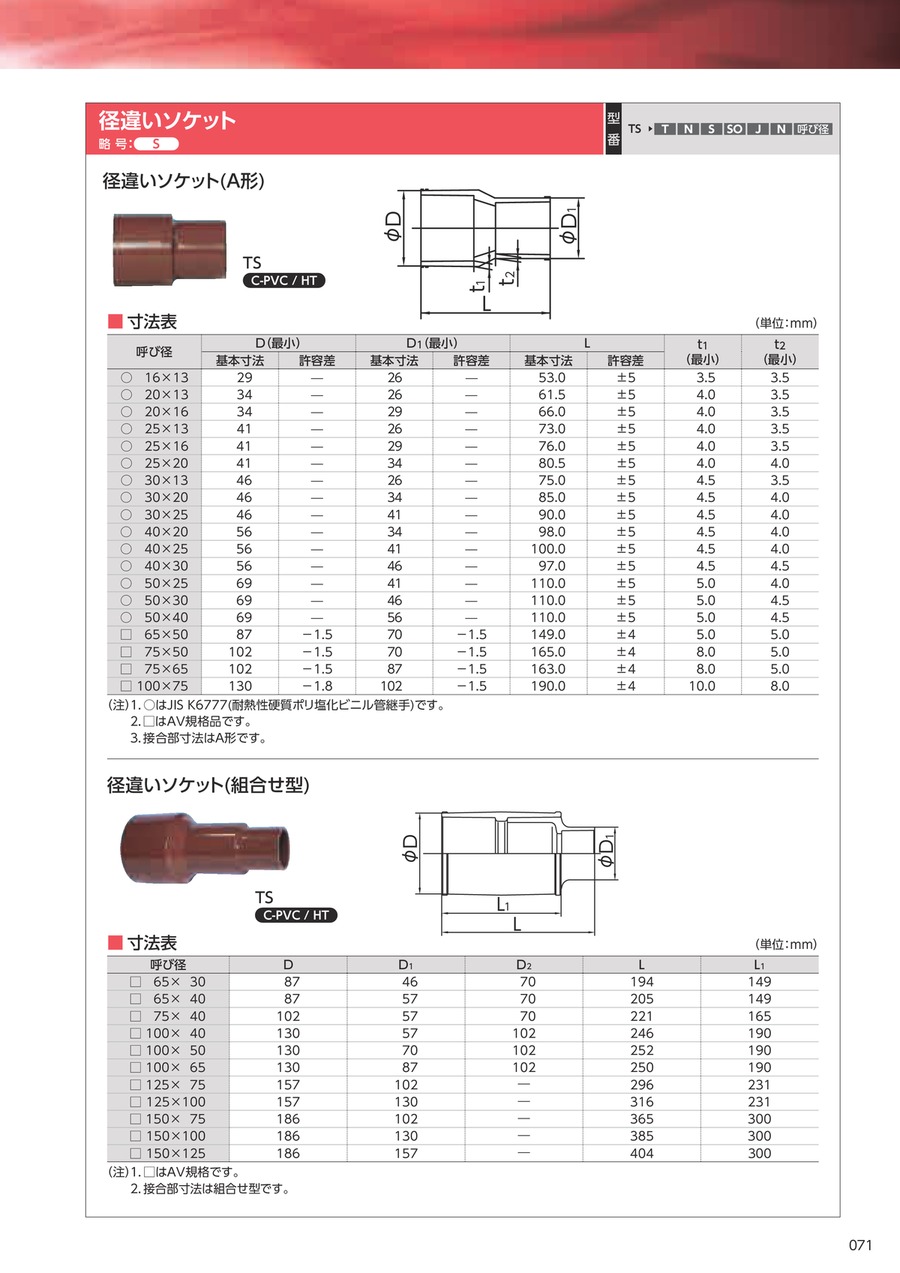

径違いソケット（A形）

径違いソケット（組合せ型）

製品仕様

材質：C-PVC

規格表

径違いソケット（A形）

単位：mm

（注）
1. ○はJIS K 6777（耐熱性硬質ポリ塩化ビニル管継手）です。
2. □はAV規格品です。
3. 接合部寸法はA形です。

径違いソケット（組合せ型）

（単位：mm）

（注）
1. □はAV規格です。
2. 接合部寸法は組合せ型です。

型番リスト

表示件数

型番

種類

適用管外径 1

(mm)

適用管外径 2

(mm)

呼び径1

呼び径2

種別

外径D

(φ)

外径D1

(φ)

最小発注数量

HT	22	18	16	13	TNSSOJN　A形	29	26	1個
HT	26	18	20	13	TNSSOJN　A形	34	26	1個
HT	26	22	20	16	TNSSOJN　A形	34	29	1個
HT	32	18	25	13	TNSSOJN　A形	41	26	1個
HT	32	22	25	16	TNSSOJN　A形	41	29	1個
HT	32	26	25	20	TNSSOJN　A形	41	34	1個
HT	38	18	30	13	TNSSOJN　A形	46	26	1個
HT	38	26	30	20	TNSSOJN　A形	46	34	1個
HT	38	32	30	25	TNSSOJN　A形	46	41	1個
HT	48	38	40	30	TNSSOJN　A形	56	46	1個
HT	60	32	50	25	TNSSOJN　A形	69	41	1個
HT	60	38	50	30	TNSSOJN　A形	69	46	1個
HT	76	38	65	30	TNSSOJN　組合せ型	87	46	1個
HT	76	48	65	40	TNSSOJN　組合せ型	87	57	1個
HT	89	48	75	40	TNSSOJN　組合せ型	102	57	1個
HT	89	60	75	50	TNSSOJN　A形	102	70	1個
HT	89	76	75	65	TNSSOJN　A形	102	87	1個
HT	114	89	100	75	TNSSOJN　A形	130	102	1個
HT	165	114	150	100	TNSSOJN　組合せ型	186	130	1個

通常単価(税別) (税込単価)	通常出荷日

350円 ( 385円 )	7日目
498円 ( 548円 )	7日目
476円 ( 524円 )	7日目
624円 ( 686円 )	7日目
577円 ( 635円 )	7日目
686円 ( 755円 )	7日目
670円 ( 737円 )	7日目
670円 ( 737円 )	7日目
661円 ( 727円 )	7日目
1,035円 ( 1,139円 )	7日目
1,394円 ( 1,533円 )	7日目
1,394円 ( 1,533円 )	7日目
2,955円 ( 3,251円 )	7日目
2,955円 ( 3,251円 )	7日目
3,485円 ( 3,834円 )	7日目
2,429円 ( 2,672円 )	7日目
2,429円 ( 2,672円 )	7日目
3,610円 ( 3,971円 )	7日目
16,070円 ( 17,677円 )	11日目

詳細情報

基本情報

基本情報

【スーパーパイプ・継手】
・90℃の高温流体に適応が可能。
・耐薬性に優れている。
・耐食性に優れており、腐食の心配が不要。
・絶縁体なので漏電の心配が不要。
・重量は鉄の1/6・アルミニウムの1/2で取り扱いやすく、TS工法なので接続も簡単。
・価格・工事費が安く、半永久的で経済性に優れている。
【用途】
・（薬液配管）化学・製鉄・非鉄精錬・発電所施設・各種設備。
・（冷暖房用配管）工場・各種施設。
・（温泉配管）スパ・各種施設。
・（家庭用給湯（無鉛配合）配管）スパ・各種施設。

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
