旭有機材

U-PVC プレハブジョイント【ソケット形・OリングEPDM】

Name: U-PVC プレハブジョイント【ソケット形・OリングEPDM】
Brand: 旭有機材
SKU: 221006396403
Rating: 4 (1 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,704円～22,129円

税込単価: 1,874円～24,342円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭有機材

HI バルブソケット

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

旭有機材

U-PVC プレハブジョイント【ソケット形・OリングFKM】

通常価格(税別)： 1,875円 (税込価格：2,063円)

通常出荷日：7 日目

【塩化ビニルパイプ・継手】一般用・水道用・農業用水用プレハブジョイント（U...

詳細情報を確認する

特性
なし
最高使用圧力 (MPa)
1
使用温度範囲 (℃)
0::50
種別
JPFUETJ
材質
U-PVC
表面処理
なし
使用流体
水

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。
こちらの商品画像は代表画像です。詳細はカタログをご覧下さい。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ソケット形（13mm～50mm）

ねじ込み形（13mm～50mm）

ソケット形（65mm～100mm）

製品仕様

ボディ材質	接続方式	13	16	20	25	30	40	50	65	75	100
U-PVC	ソケット形	○	○	○	○	○	○	○	○	○	○
U-PVC	ねじ込み形	○	○	○	○	○	○	○	-	-	-

部品表

部番	名称	個数	材質
（1）	ボディ	1	U-PVC
（2）	ボディキャップ	1	U-PVC
（3）	キャップナット	1	U-PVC
（4）	Oリング	1	EPDM、FKM、バイフロン®F（FKM-F）、バイフロン®C（FKM-C）

主仕様

材質	硬質ポリ塩化ビニル製（U-PVC製）
使用温度	0℃～+50℃
最高許容圧力	1.0MPa{10.2kg/cm²}

規格表

単位：mm

型番リスト

表示件数

型番

種類

継手形状

接続種類

適用管外径 1

(mm)

呼び径1

外径D

(φ)

最小発注数量

その他	バルブ	管⇔管　同径	22	16	48	1個
その他	バルブ	管⇔管　同径	38	30	82	1個
その他	バルブ	管⇔管　同径	48	40	100	1個
その他	バルブ	管⇔管　同径	89	75	152	1個
その他	バルブ	管⇔管　同径	114	100	210	1個

通常単価(税別) (税込単価)	通常出荷日

1,704円 ( 1,874円 )	7日目
2,480円 ( 2,728円 )	7日目
3,324円 ( 3,656円 )	3日目
10,744円 ( 11,818円 )	7日目
22,129円 ( 24,342円 )	7日目

詳細情報

基本情報

基本情報

【塩化ビニルパイプ・継手】一般用・水道用・農業用水用
プレハブジョイント（U-PVC）
施工が極めて簡単で、且つ迅速・確実にできます（特にスリーブ接着・ねじ込み配管には不可欠）
配管の適当な箇所に取り付けて、管内の清掃が容易にできます
配管施工後は、キャップナットを緩めるだけで本体部分の取り外しができます
従って、仮設配管・スラリー配管等、常に取り外しを要する配管ラインには最適です。

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。
こちらの商品画像は代表画像です。詳細はカタログをご覧下さい。

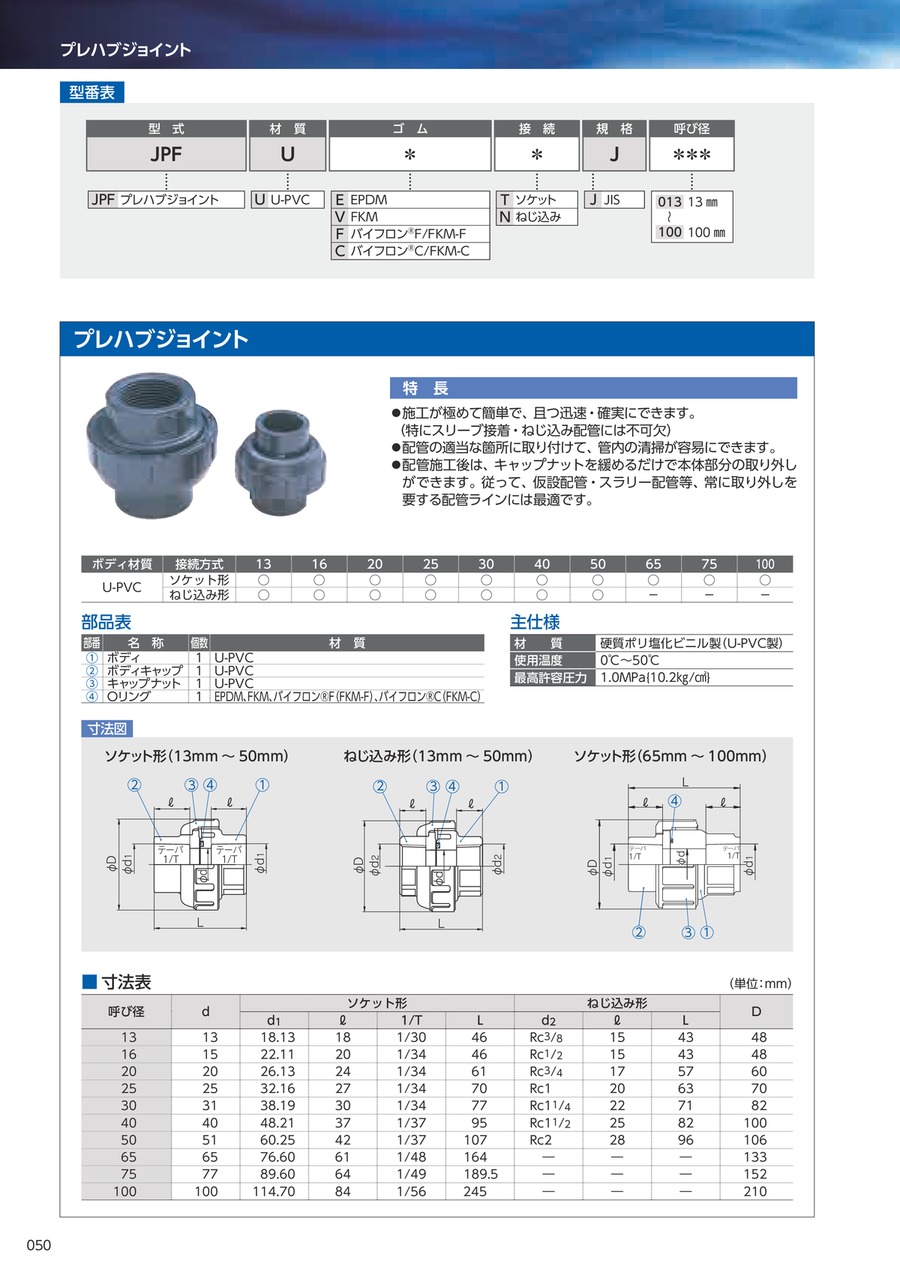

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
