旭有機材

10K 溶接フランジボルト穴明 U-PVC製【Jフランジ】

カタログ |

数量スライド割引

通常単価(税別): 843円～8,219円

税込単価: 927円～9,041円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【塩化ビニルパイプ・継手】一般用・水道用・農業用水用フランジ（U-PVC ...

種類
関連部品
関連部品種類
フランジ
種別
FNJU1
材質
U-PVC
表面処理
なし
使用流体
水

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：U-PVC

規格表

単位：mm

呼び径	d	C	D	n（ケ）	h	t	C1	C2
13	18	65	90	4	15	12	3	3
15	22	70	95	4	15	12	3	3
20	26	75	100	4	15	14	3	3
25	32	90	125	4	19	14	3	3
32	38	100	135	4	19	16	3	3
40	48	105	140	4	19	16	3	3
50	60	120	155	4	19	16	3	4
65	76	140	175	4	19	18	3	4
80	89	150	185	8	19	18	3	4
100	114	175	210	8	19	18	3	4
125	140	210	250	8	23	20	4	4
150	165	240	280	8	23	22	4	4
200	216	290	330	12	23	22	4	4
250	267	355	400	12	25	24	4	4
300	318	400	445	16	25	24	4	4

（注）C,D,n,hの寸法は JIS 10K規格に準じています｡

型番リスト

表示件数

型番

呼び径1

外径D

(φ)

最小発注数量

13	90	1個
15	95	1個
20	100	1個
25	125	1個
32	135	1個
40	140	1個
50	155	1個
65	175	1個
80	185	1個
100	210	1個
125	250	1個
150	280	1個
200	330	1個
250	400	1個

通常単価(税別) (税込単価)	通常出荷日

843円 ( 927円 )	9日目
982円 ( 1,080円 )	9日目
1,122円 ( 1,234円 )	9日目
1,594円 ( 1,753円 )	9日目
1,570円 ( 1,727円 )	9日目
1,768円 ( 1,945円 )	9日目
2,023円 ( 2,225円 )	9日目
2,239円 ( 2,463円 )	9日目
2,316円 ( 2,548円 )	9日目
3,163円 ( 3,479円 )	9日目
3,342円 ( 3,676円 )	15日目
4,108円 ( 4,519円 )	15日目
5,908円 ( 6,499円 )	9日目
8,219円 ( 9,041円 )	9日目

詳細情報

基本情報

基本情報

【塩化ビニルパイプ・継手】一般用・水道用・農業用水用
フランジ（U-PVC JIS 10K）
耐食性に優れた塩化ビニル配管材。

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

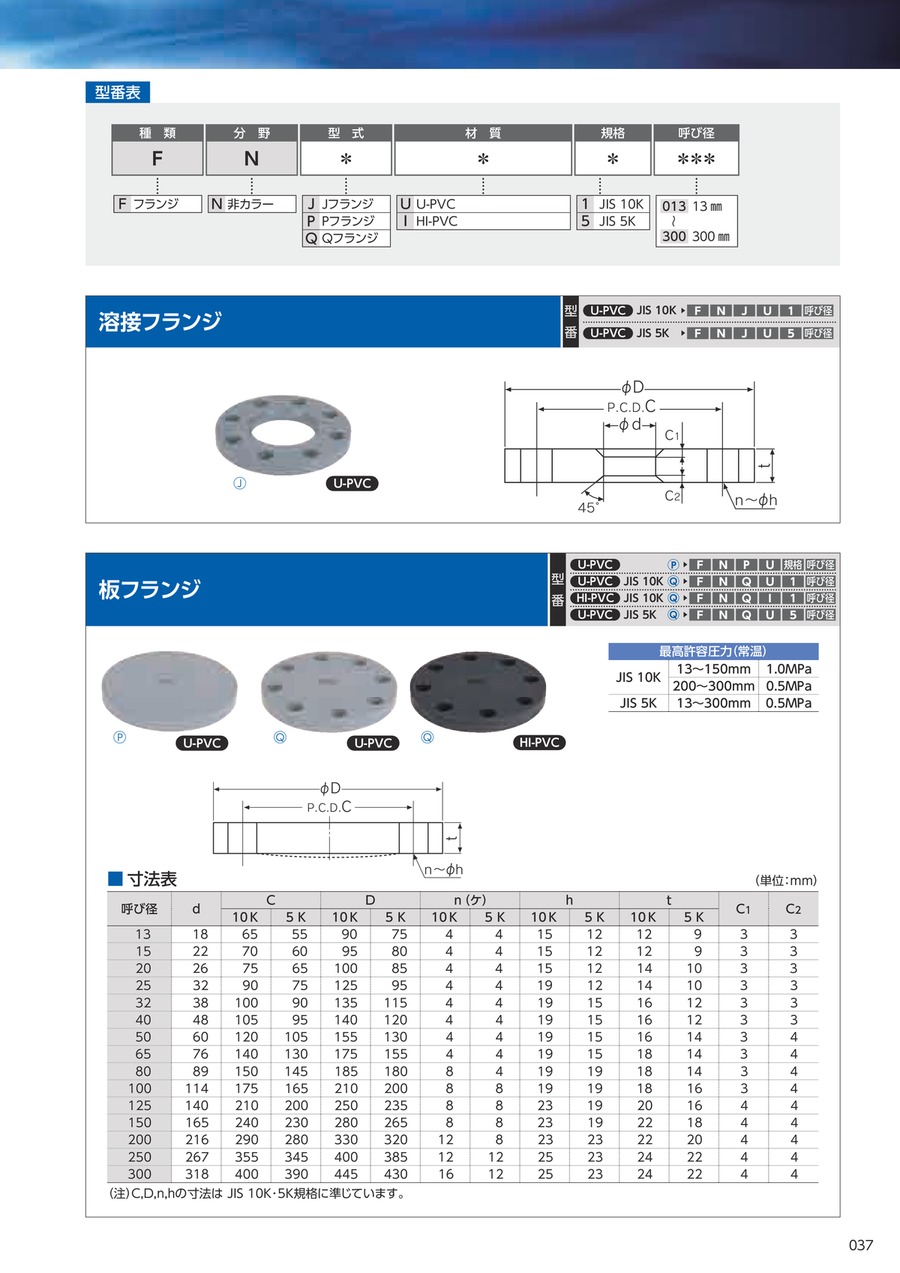

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
