旭有機材

TS-エルボ

カタログ |

数量スライド割引

通常単価(税別): 178円～7,908円

税込単価: 196円～8,699円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：8 日目～

【塩化ビニルパイプ・継手】・耐食性に優れており、腐食の心配が不要。・弾性による...

種類
TS
継手形状
90°エルボ
接続種類
管⇔管　同径
特性
なし
最高使用圧力 (MPa)
0.75
種別
TNU9LJN
材質
U-PVC
表面処理
なし
使用流体
水

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

呼び径13mm～50mm

呼び径65mm～150mm

製品仕様

-	最高使用圧力（静水圧）	材質
TS	0.75MPa	U-PVC
HITS	0.75MPa	HI-PVC

規格表

単位：mm

（注）1．Hの許容差は-1～+5mmとします。　2．●は塩化ビニル管・継手協会規格品です。　3．○はJIS K 6743に準じています。

型番リスト

表示件数

型番

適用管外径 1

(mm)

呼び径1

外径D

(φ)

最小発注数量

18	13	24	1個
22	16	29	1個
26	20	33	1個
32	25	40	1個
38	30	46	1個
48	40	57	1個
60	50	70	1個
76	65	87	1個
89	75	102	1個
114	100	130	1個
140	125	157	1個
165	150	186	1個

通常単価(税別) (税込単価)	通常出荷日

178円 ( 196円 )	7日目
187円 ( 206円 )	7日目
270円 ( 297円 )	7日目
361円 ( 397円 )	7日目
501円 ( 551円 )	7日目
636円 ( 700円 )	7日目
943円 ( 1,037円 )	7日目
1,580円 ( 1,738円 )	7日目
1,944円 ( 2,138円 )	7日目
2,840円 ( 3,124円 )	7日目
4,830円 ( 5,313円 )	11日目
7,908円 ( 8,699円 )	11日目

詳細情報

基本情報

基本情報

【塩化ビニルパイプ・継手】
・耐食性に優れており、腐食の心配が不要。
・弾性による機械的な強度が大きい。
・耐候性に優れ、変形・変色・劣化等の変質を起こしにくい。
・流量抵抗・摩擦係数が少ない。
・絶縁体なので漏電の心配が不要。
・無可塑硬質塩ビなので衛生的。
・自燃性はなく、自己消火性に優れている。
・重量は鉄の1/6・アルミニウムの1/2で取り扱いやすく、TS工法なので接続も簡単。
・価格・工事費が安く、半永久的で経済性に優れている。
【用途】
・（薬液配管）化学・製鉄・非鉄精錬・発電所施設・各種設備。
・（給水・排水・下水用配管）建物・工場・公共施設。
・（工業用水配管）工場・各種施設。
・（海水・淡水配管）水族館・養殖場・海水淡水化施設。
・（農業用水用配管）公共パイプライン・施設。
・（空調用配管）工場・公共施設。

ご注意

※適用管外径に関しては、カタログの規格情報をご参照ください。

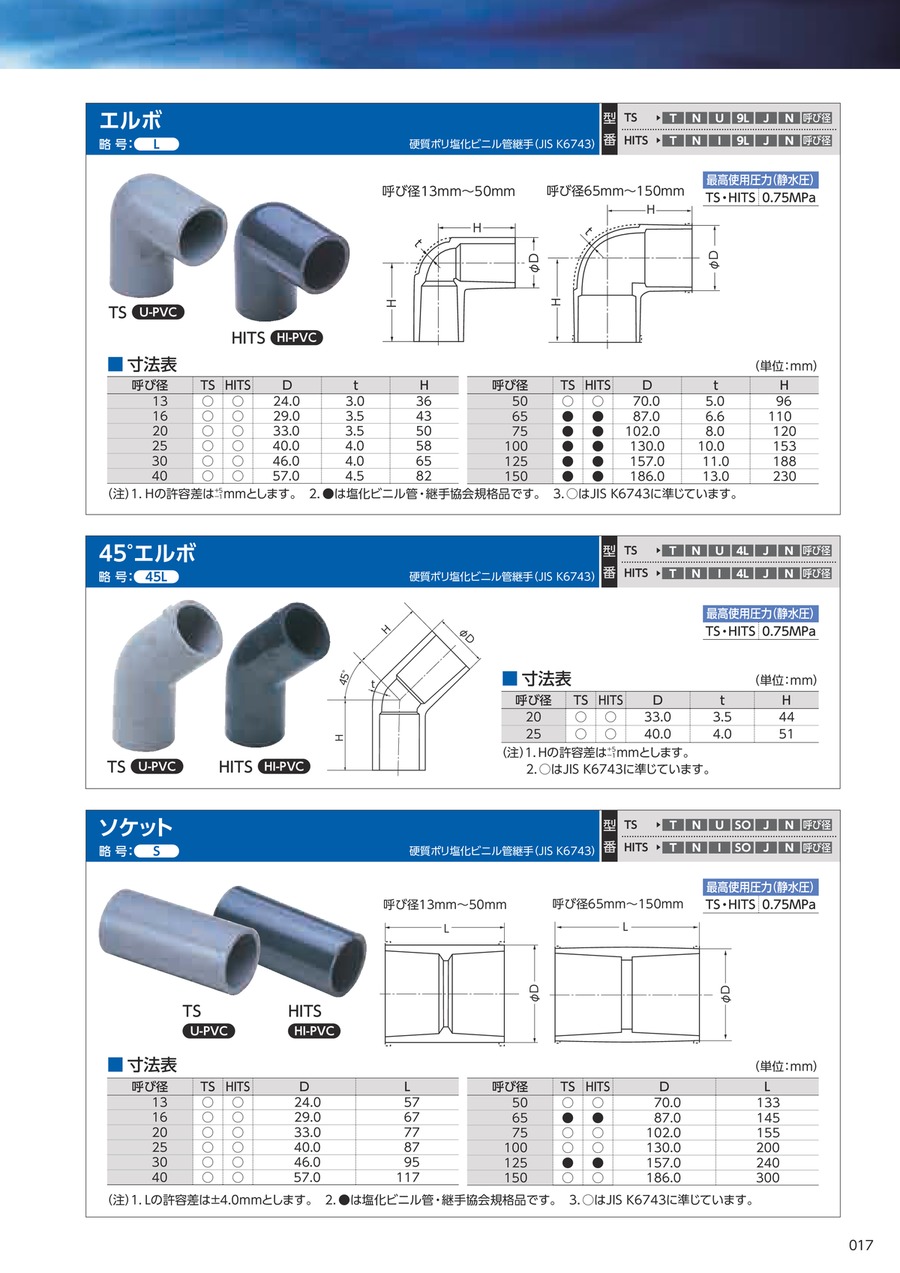

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
