HI バルブソケット

ご注意

  • ※適用管外径に関しては、カタログの規格情報をご参照ください。
未確定:候補が10型番あります。
数量:

商品情報

外形図

HI バルブソケット 外形図

製品仕様

-最高使用圧力(静水圧)材質
TS0.75MPaU-PVC
HITS0.75MPaHI-PVC

規格表

単位:mm

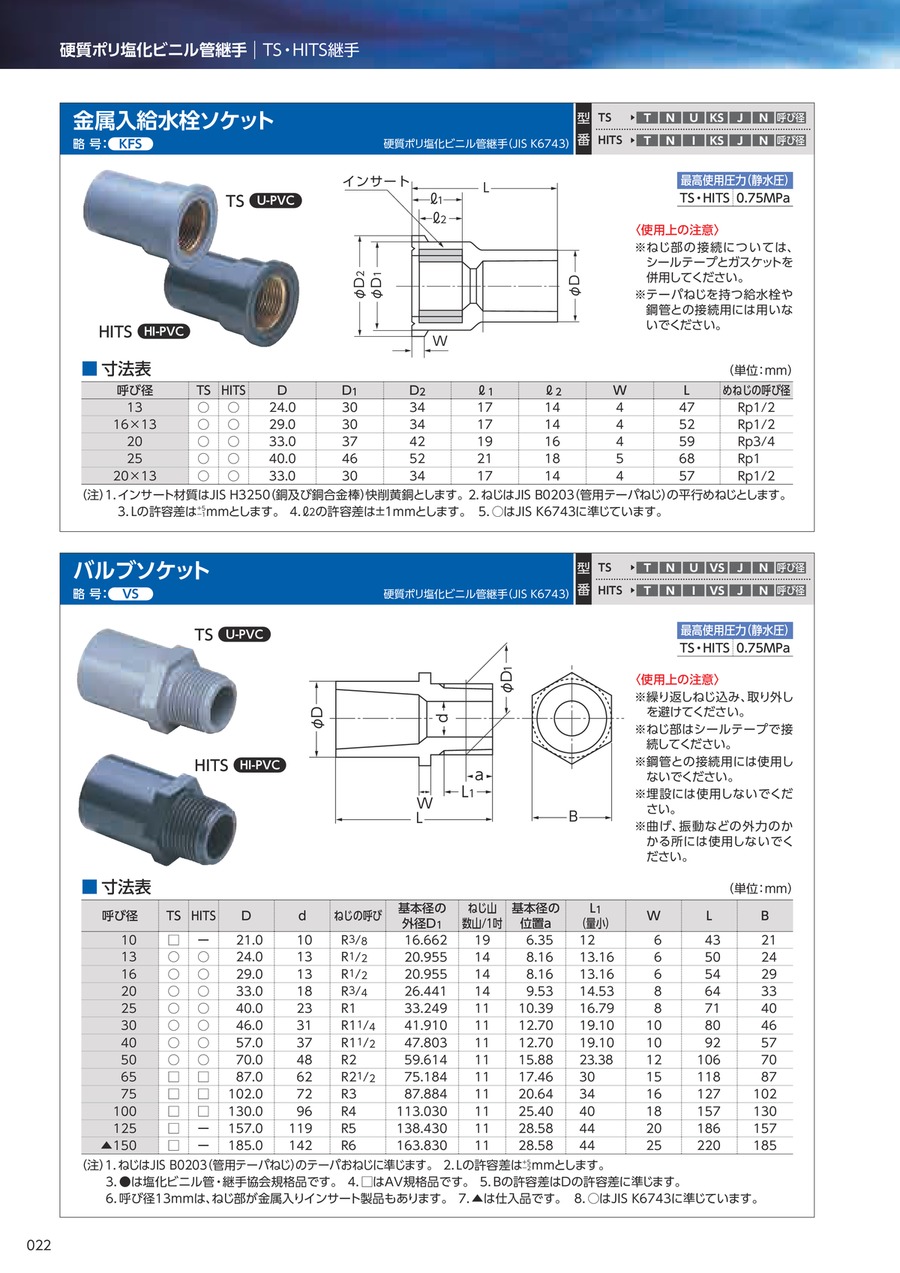

HI バルブソケット 規格表

(注)

  • ねじはJIS B 0203(管用テーパねじ)のテーパおねじに準じます。
  • Lの許容差は-2~+5mmとします。
  • □はAV規格品です。
  • Bの許容差はDの許容差に準じます。
  • 呼び径13mmは、ねじ部が金属入りインサート製品もあります。
  • ○はJIS K 6743に準じています。

注意・禁止事項

使用上の注意

※繰り返しねじ込み、取り外しを避けてください。
※ねじ部はシールテープで接続してください。
※鋼管との接続用には使用しないでください。
※埋設には使用しないでください。
※曲げ、振動などの外力のかかる所には使用しないでください。

型番リスト

表示件数

適用管外径 1

(mm)

ねじの呼び

呼び径1

外径D

(φ)

最小発注数量
18
1/2
13
24
1個
22
1/2
16
29
1個
26
3/4
20
33
1個
32
1
25
40
1個
38
1 1/4
30
46
1個
48
1 1/2
40
57
1個
60
2
50
70
1個
76
2 1/2
65
87
1個
89
3
75
102
1個
114
4
100
130
1個
通常単価(税別) (税込単価)
通常出荷日
242
( 266 )
8日目
246
( 271 )
8日目
270
( 297 )
8日目
438
( 482 )
8日目
406
( 447 )
8日目
673
( 740 )
8日目
715
( 787 )
8日目
1,137
( 1,251 )
8日目
1,368
( 1,505 )
8日目
2,195
( 2,415 )
8日目

詳細情報

基本情報

【塩化ビニルパイプ・継手】
【特長】
・耐食性に優れており、腐食の心配が不要。
・弾性による機械的な強度が大きい。
・耐候性に優れ、変形・変色・劣化等の変質を起こしにくい。
・流量抵抗・摩擦係数が少ない。
・絶縁体なので漏電の心配が不要。
・無可塑硬質塩ビなので衛生的。
・自燃性はなく、自己消火性に優れている。
・重量は鉄の1/6・アルミニウムの1/2で取り扱いやすく、TS工法なので接続も簡単。
・価格・工事費が安く、半永久的で経済性に優れている。
【用途】
・薬液配管(化学・製鉄・非鉄精錬・発電所施設・各種設備)。
・給水・排水・下水用配管(建物・工場・公共施設)。
・工業用水配管(工場・各種施設)。
・海水・淡水配管(水族館・養殖場・海水淡水化施設)。
・農業用水用配管(公共パイプライン・施設)。
・空調用配管(工場・公共施設)。

ご注意

  • ※適用管外径に関しては、カタログの規格情報をご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
