HI 給水栓ソケット

ご注意

  • ※適用管外径に関しては、カタログの規格情報をご参照ください。
未確定:候補が4型番あります。
数量:

商品情報

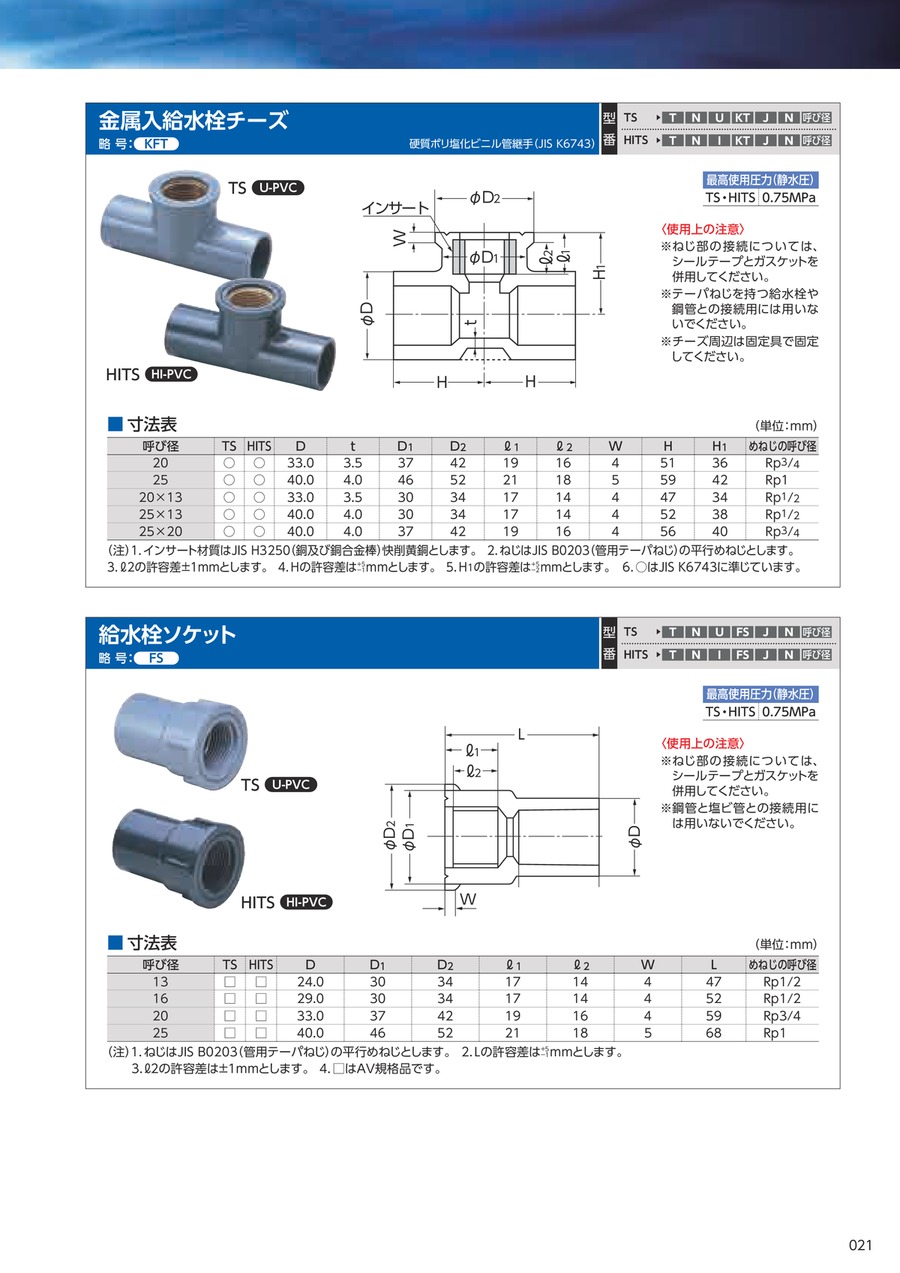

外形図

HI 給水栓ソケット 外形図

製品仕様

-最高使用圧力(静水圧)材質
TS0.75MPaU-PVC
HITS0.75MPaHI-PVC

規格表

単位:mm
HI 給水栓ソケット 規格表

(注)
1. ねじはJIS B 0203(管用テーパねじ)の平行めねじとします。
2. Lの許容差は-1~+5mmとします。
3. l2の許容差は±1mmとします。
4. □はAV規格品です。

注意・禁止事項

使用上の注意

※ねじ部の接続については、シールテープとガスケットを併用してください。
※鋼管と塩ビ管との接続用には用いないでください

型番リスト

表示件数

適用管外径 1

(mm)

ねじの呼び

呼び径1

外径D

(φ)

最小発注数量
18
1/2
13
24
1個
22
1/2
16
29
1個
26
3/4
20
33
1個
32
1
25
40
1個
通常単価(税別) (税込単価)
通常出荷日
183
( 201 )
8日目
270
( 297 )
8日目
385
( 424 )
8日目
374
( 411 )
8日目

詳細情報

基本情報

【塩化ビニルパイプ・継手】
・耐食性に優れており、腐食の心配が不要。
・弾性による機械的な強度が大きい。
・耐候性に優れ、変形・変色・劣化等の変質を起こしにくい。
・流量抵抗・摩擦係数が少ない。
・絶縁体なので漏電の心配が不要。
・無可塑硬質塩ビなので衛生的。
・自燃性はなく、自己消火性に優れている。
・重量は鉄の1/6・アルミニウムの1/2で取り扱いやすく、TS工法なので接続も簡単。
・価格・工事費が安く、半永久的で経済性に優れている。
【用途】
・(薬液配管)化学・製鉄・非鉄精錬・発電所施設・各種設備。
・(給水・排水・下水用配管)建物・工場・公共施設。
・(工業用水配管)工場・各種施設。
・(海水・淡水配管)水族館・養殖場・海水淡水化施設。
・(農業用水用配管)公共パイプライン・施設。
・(空調用配管)工場・公共施設。

ご注意

  • ※適用管外径に関しては、カタログの規格情報をご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
