商品情報
型番リスト
詳細情報

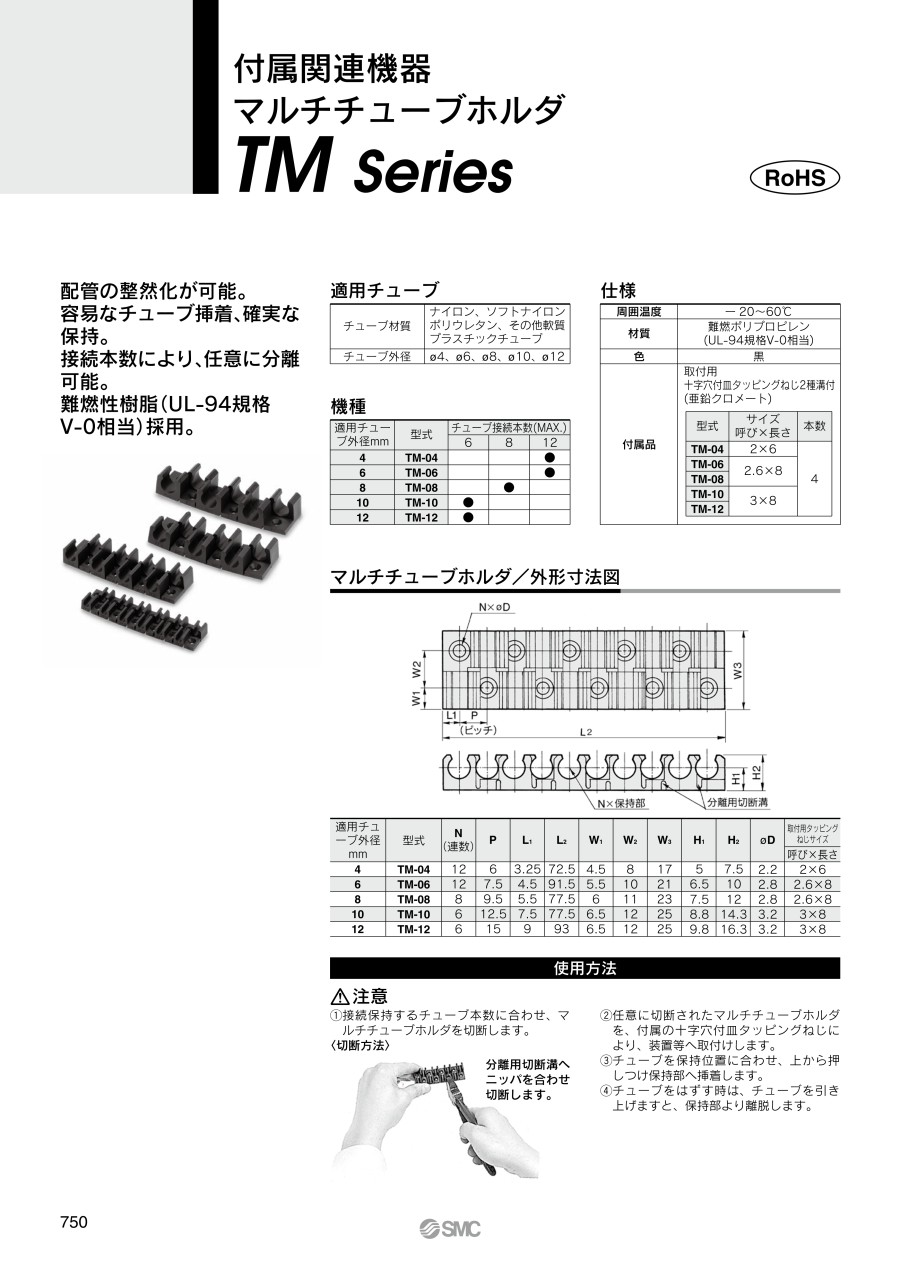

カタログ

商品情報

外形図

製品仕様

サイズ

単位：mm

適用チューブ外径	型番	N （連数）	P	L₁	L₂	W₁	W₂	W₃	H₁	H₂	φD	取付用タッピングねじサイズ
適用チューブ外径	型番	N （連数）	P	L₁	L₂	W₁	W₂	W₃	H₁	H₂	φD	呼び×長さ
4	TM-04	12	6	3.25	72.5	4.5	8	17	5	7.5	2.2	2×6
6	TM-06	12	7.5	4.5	91.5	5.5	10	21	6.5	10	2.8	2.6×8
8	TM-08	8	9.5	5.5	77.5	6	11	23	7.5	12	2.8	2.6×8
10	TM-10	6	12.5	7.5	77.5	6.5	12	25	8.8	14.3	3.2	3×8
12	TM-12	6	15	9	93	6.5	12	25	9.8	16.3	3.2	3×8

製品仕様

適用チューブ材質：ナイロン、ソフトナイロンポリウレタン、その他軟質プラスチックチューブ
周囲温度：-20～+60℃
色：黒

機種

適用チューブ外径 mm	型番	チューブ接続本数（MAX.）
適用チューブ外径 mm	型番	6	8	12
4	TM-04	-	-	●
6	TM-06	-	-	●
8	TM-08	-	●	-
10	TM-10	●	-	-
12	TM-12	●	-	-

付属品

型番	サイズ呼び×長さ	本数
TM-04	2×6	4
TM-06	2.6×8
TM-08	2.6×8
TM-10	3×8
TM-12	3×8

取付用十字穴付皿タッピングねじ2種溝付（亜鉛クロメート）

使用例

使用方法

切断方法：分離用切断溝へニッパを合わせ切断する

【注意】

1.接続保持するチューブ本数に合わせ、マルチチューブホルダを切断する。
2.任意に切断されたマルチチューブホルダを、付属の十字穴付皿タッピングねじにより、装置等へ取付ける。
3.チューブを保持位置に合わせ、上から押しつけ保持部へ挿着する。
4.チューブをはずす時は、チューブを引き上げると、保持部より離脱する。

型番リスト

表示件数

型番

適用チューブ外径

(mm)

チューブ接続本数(MAX.)

(本)

最小発注数量

4	12	10個
6	12	10個
8	8	10個
10	6	10個
12	6	10個

通常単価(税別) (税込単価)	通常出荷日

165円 ( 182円 )	在庫品1日目当日出荷可能
181円 ( 199円 )	在庫品1日目当日出荷可能
181円 ( 199円 )	在庫品1日目当日出荷可能
262円 ( 288円 )	在庫品1日目当日出荷可能
363円 ( 399円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

配管の整然化が可能なマルチチューブホルダ。
【特長】
・容易なチューブ挿着、確実な保持
・接続本数により、任意に分離可能
・難燃性樹脂（UL-94規格V-0相当）採用

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ
