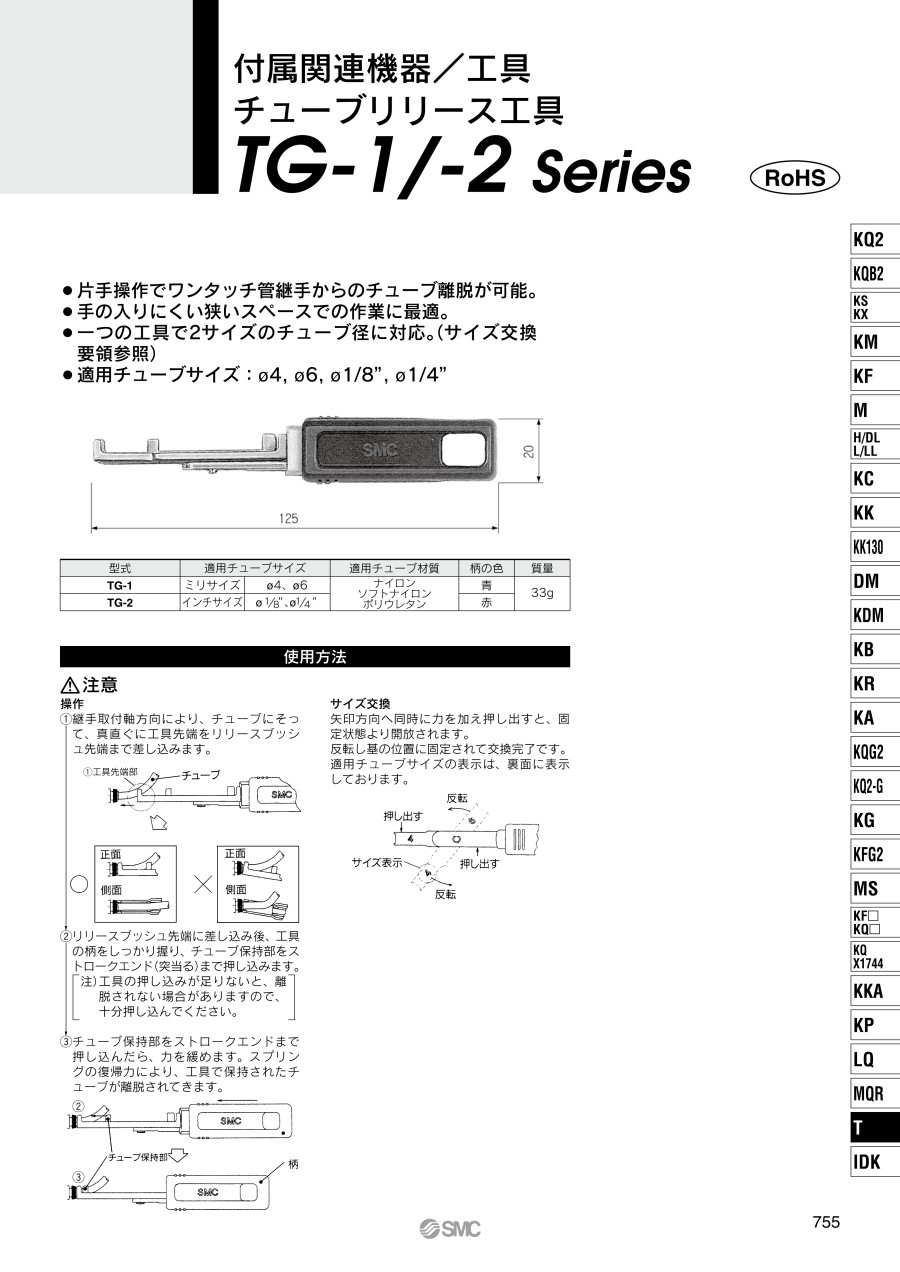

チューブリリース工具 TGシリーズ
- 通常単価(税別)
- 1,470円～1,701円
- 税込単価
- 1,617円～1,871円
簡単にチューブ離脱できるチューブリリース工具。【特長】・片手操作でワンタッチ管...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
製品仕様
仕様
| 型番 | 適用チューブサイズ | 柄の色 | 質量 | |
|---|---|---|---|---|
| TG-1 | ミリサイズ | φ4、φ6 | 青 | 33g |
| TG-2 | インチサイズ | φ1/8"、φ1/4" | 赤 | |
使用例
操作方法
1.継手取付軸方向により、チューブにそって、真直ぐに工具先端をリリースブッシュ先端まで差し込みます。
2.リリースブッシュ先端に差込み後、工具の柄をしっかり握り、チューブ保持部をストロークエンド（突当る）まで押し込みます。（注）工具の押し込みが足りないと、離脱されない場合がありますので、十分押し込んで下さい。
3.チューブ保持部をストロークエンドまで押し込んだら、力を緩めます。スプリングの復帰力により、工具で保持されたチューブが離脱されています。
詳細情報
基本情報
簡単にチューブ離脱できるチューブリリース工具。
【特長】
・片手操作でワンタッチ管継手からのチューブ離脱が可能。
・手の入りにくい狭いスペースでの作業に最適。
・一つの工具で2サイズのチューブ径に対応。
・適用チューブ材質：ナイロン、ソフトナイロン、ポリウレタン。
カタログ
