SMC

チューブスタンド&リール TB/TBRシリーズ

チューブスタンド&リール TB/TBRシリーズ
通常単価(税別)
2,268円～6,909円
税込単価
2,495円～7,600円
通常出荷日：在庫品1日目当日出荷可能

コンパクトサイズで簡単に設置ができるチューブ・チューブ関連部品。【特長】・場所をとらないコンパクトサイ...

詳細を確認
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認

よく一緒に見られています

ポリウレタンチューブ TU・TIUBシリーズ

SMC

ポリウレタンチューブ TU・TIUBシリーズ
通常価格(税別)： 1,473円 (税込価格：1,620円)

通常出荷日：在庫品1日目

よく一緒に見られています

耐摩耗チューブ TUZシリーズ

SMC

耐摩耗チューブ TUZシリーズ
通常価格(税別)： 2,040円 (税込価格：2,244円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

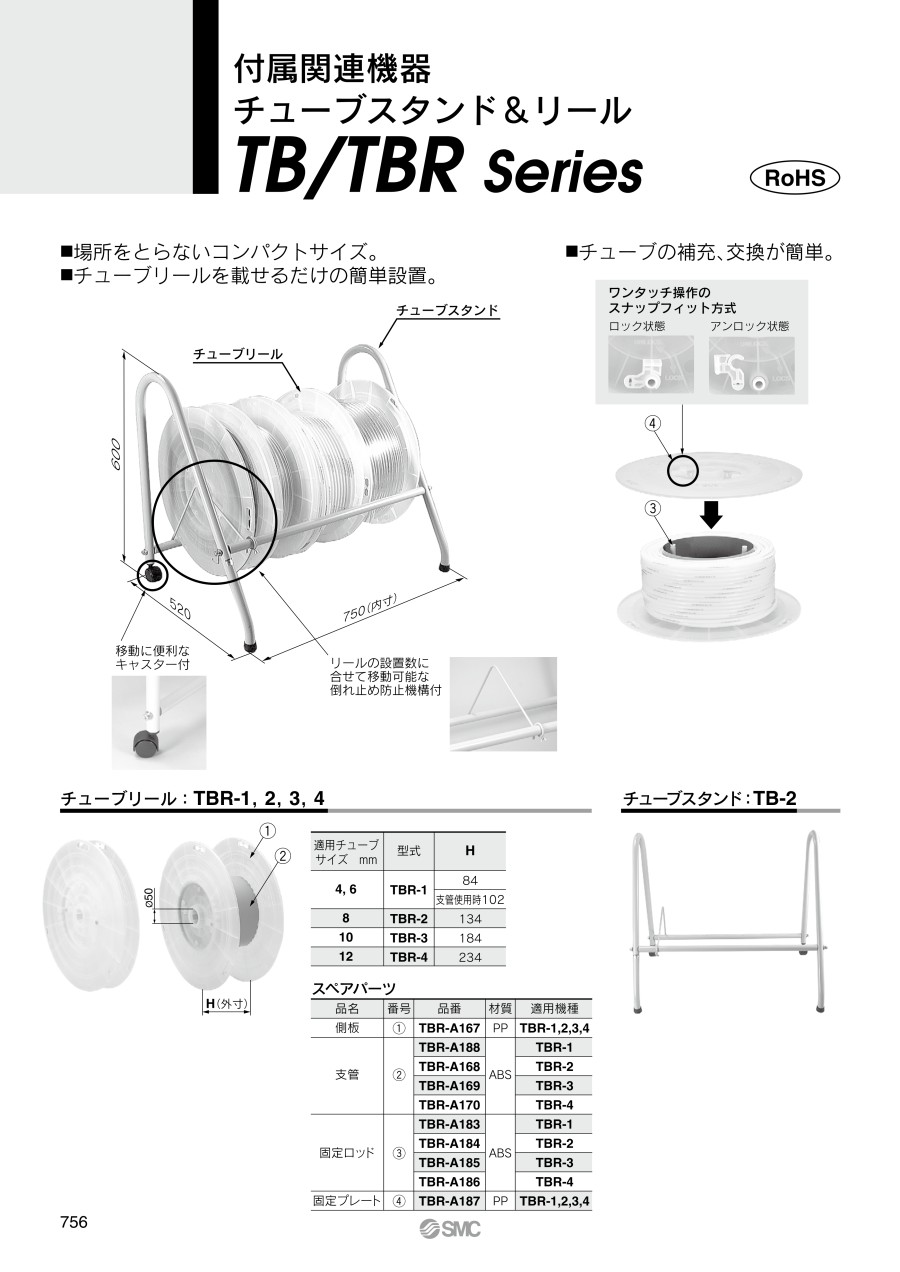

外形図

付属関連機器 チューブスタンド&リール TB/TBR シリーズ:関連画像

チューブリール

製品仕様

付属関連機器 チューブスタンド&リール TB/TBR シリーズ:関連画像

設置外観

付属関連機器 チューブスタンド&リール TB/TBR シリーズ:関連画像

ワンタッチ操作のスナップフィット方式を採用

付属関連機器 チューブスタンド&リール TB/TBR シリーズ:関連画像

TB-2の外観（チューブスタンド）

単位：mm

適用チューブサイズ型番W
4, 6TBR-190
支管使用時110
8TBR-2140
10TBR-3190
12TBR-4240

スペアパーツ

品名番号型番材質適用機種
側板（1）TBR-A167PPTBR-1, 2, 3, 4
支管（2）TBR-A188ABSTBR-1
TBR-A168TBR-2
TBR-A169TBR-3
TBR-A170TBR-4
固定ロッド（3）TBR-A183ABSTBR-1
TBR-A184TBR-2
TBR-A185TBR-3
TBR-A186TBR-4
固定プレート（4）TBR-A187PPTBR-1, 2, 3, 4

型番リスト

表示件数
  • 1
    • 型番
    TB-2
    TBR-1
    TBR-2
    TBR-3
    TBR-4

    関連部品種類

    適用チューブサイズ

    幅

    (mm)

    材質

    		最小発注数量
    [チューブリール] チューブスタンド
    -
    750
    -
    1個
    [チューブリール] チューブリール
    4、6
    90(支管使用時110)
    側板:PP、支管:ABS、固定ロッド:ABS、固定プレート:PP
    1個
    [チューブリール] チューブリール
    8
    140
    側板:PP、支管:ABS、固定ロッド:ABS、固定プレート:PP
    1個
    [チューブリール] チューブリール
    10
    190
    側板:PP、支管:ABS、固定ロッド:ABS、固定プレート:PP
    1個
    [チューブリール] チューブリール
    12
    240
    側板:PP、支管:ABS、固定ロッド:ABS、固定プレート:PP
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,909円
    ( 7,600円 )
    在庫品1日目当日出荷可能
    2,268円
    ( 2,495円 )
    在庫品1日目当日出荷可能
    3,066円
    ( 3,373円 )
    在庫品1日目当日出荷可能
    3,180円
    ( 3,498円 )
    在庫品1日目当日出荷可能
    3,408円
    ( 3,749円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コンパクトサイズで簡単に設置ができるチューブ・チューブ関連部品。
    【特長】
    ・場所をとらないコンパクトサイズ。
    ・チューブリールを載せるだけの簡単設置。
    ・チューブの補充、交換が簡単。

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
