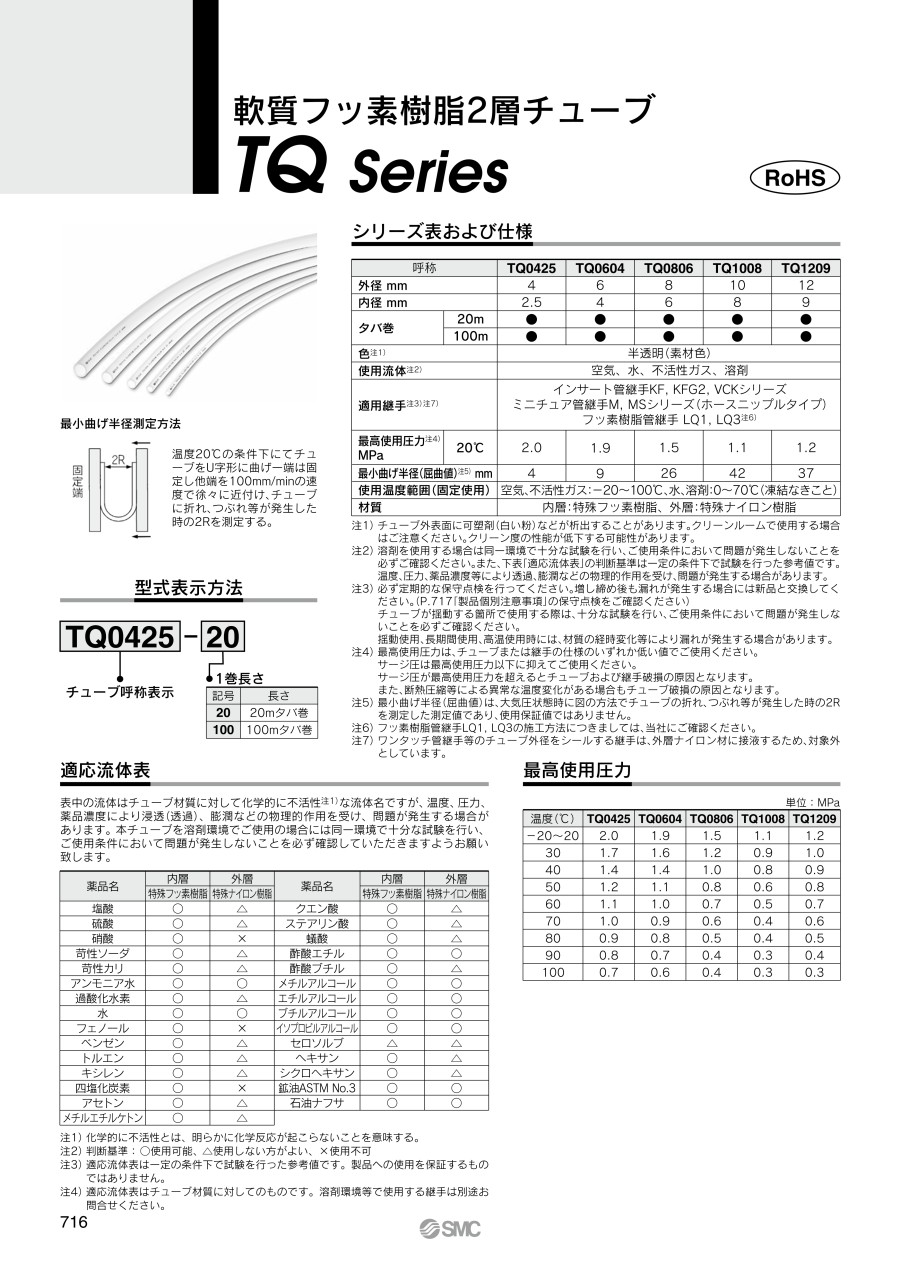

軟質ふっ素樹脂2層チューブ TQシリーズ

製品仕様

製品仕様

1. 1.チューブ外表面に可塑剤（白い粉）などが析出することがあります。クリーンルームで使用する場合はご注意ください。クリーン度の性能が低下する可能性があります。
2. 2.溶剤を使用する場合は同一環境で十分な試験を行い、ご使用条件において問題が発生しないことを必ずご確認下さい。また、適応流体表の判断基準は一定の条件下で試験を行った参考値です。温度、圧力、薬品濃度等により透過、膨潤などの物理的作用を受け、問題が発生する場合があります。
3. 3.必ず定期的な保守点検を行ってください。増し締め後も漏れが発生する場合には新品と交換してください。チューブが揺動する箇所で使用する際は、十分な試験を行い、ご使用条件において問題が発生しないことを必ずご確認ください。揺動使用、長期間使用、高温使用時には、材質の経時変化等により漏れが発生する場合があります。
4. 4.最高使用圧力は、チューブまたは継手の仕様のいずれか低い値でご使用ください。サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えるとチューブおよび継ぎ手損傷の原因となります。また、断熱圧縮等による異常な温度変化がある場合もチューブ破損の原因となります。
5. 5.最小曲げ半径（屈曲値）は、大気圧状態にチューブの折れ、つぶれ等が発生した時の2Rを測定した測定値であり、使用保証値ではありません。
6. 6.ワンタッチ管継手等のチューブ外径をシールする継手は、外層ナイロン材に接液するため、対象外としています。

最高使用圧力

単位：MPa

最小曲げ半径測定方法

• 温度20℃の条件下にてチューブをU字形に曲げ一端は固定し他端を100mm/minの速度で徐々に近付け、チューブに折れ、つぶれ等が発生した時の2Rを測定する。

商品特長詳細

適応流体表

表中の流体はチューブ材質に対して化学的に不活性な流体名ですが、温度、圧力、薬品濃度により浸透（透過）、膨潤などの物理的作用を受け、問題が発生する場合があります。本チューブを溶剤環境でご使用の場合には同一環境で十分な試験を行い、ご使用条件において問題が発生しないことを必ず確認していただきますようお願いします。

1. 1.化学的に不活性とは、明らかに化学反応が起こらないことを意味する。
2. 2.判断基準：◯使用可能、△使用しない方がよい、×使用不可
3. 3.適応流体表は一定の条件下で試験を行った参考値です。製品への使用を保証するものではありません。
4. 4.適応流体表はチューブ材質に対してのものです。
