軟質ふっ素樹脂チューブ TD／TIDシリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,176円～54,206円特別価格
- 税込単価
- 2,394円～59,627円特別価格
食品衛生法適合のチューブ。【特長】・柔軟性：約20％向上・使用温度MAX.26...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 最高使用圧力は20℃以下の数値を掲載しております。詳細はカタログをご参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

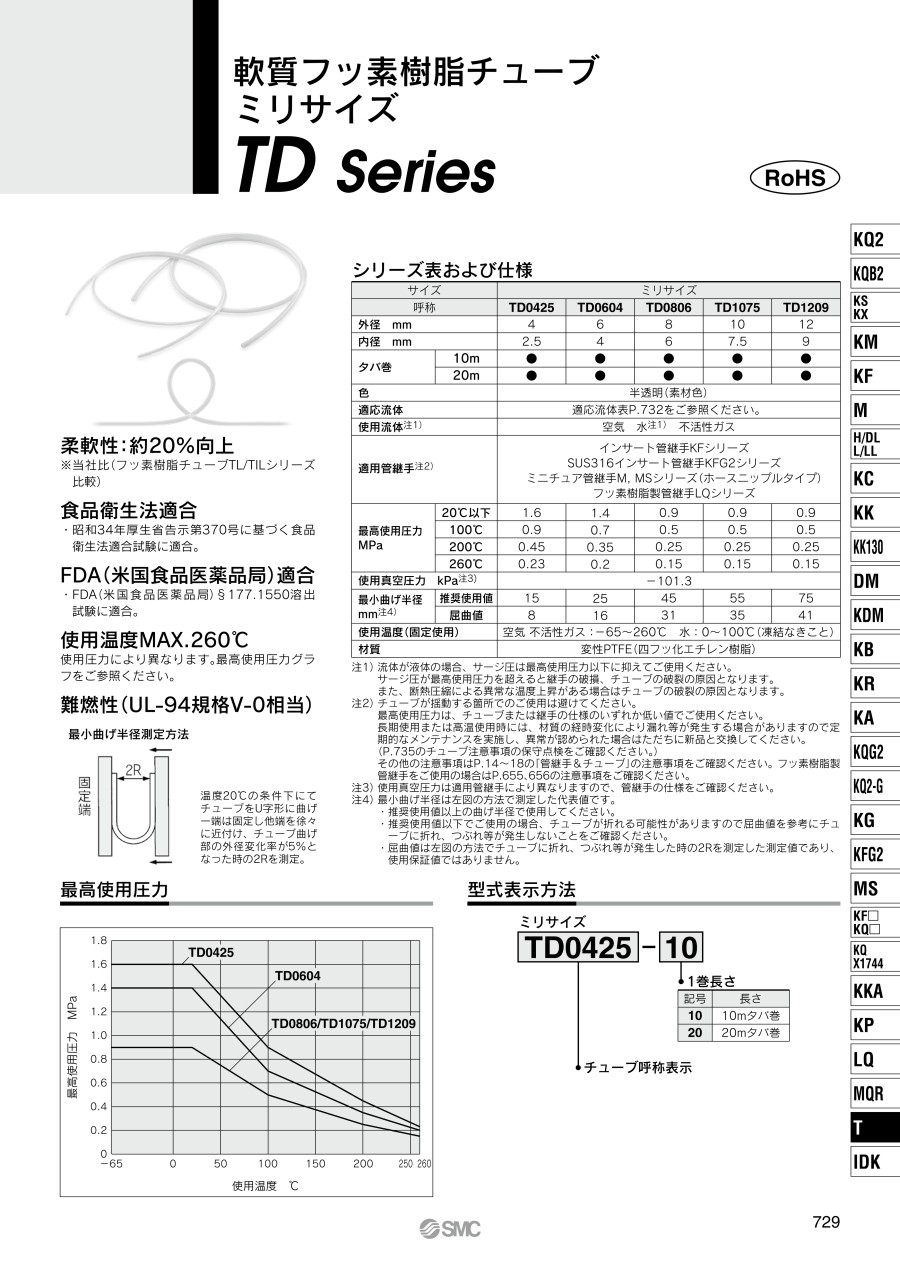

軟質ふっ素樹脂チューブ TDシリーズ
| サイズ | ミリサイズ | |||||
|---|---|---|---|---|---|---|
| 呼称 | TD0425 | TD0604 | TD0806 | TD1075 | TD1209 | |
| 外径 mm | 4 | 6 | 8 | 10 | 12 | |
| 内径 mm | 2.5 | 4 | 6 | 7.5 | 9 | |
| タバ巻 | 10m | ● | ● | ● | ● | ● |
| 20m | ● | ● | ● | ● | ● | |
| 色 | 半透明（素材色） | |||||
| 適応流体 | 適応流体はカタログを参照してください。 | |||||
| 使用流体注1） | 空気 水注1） 不活性ガス | |||||
| 適用管継手注1） | インサート管継手KFシリーズ SUS316インサート管継手KFGシリーズ ミニチュア管継手M, MSシリーズ（ホースニップルタイプ） ふっ素樹脂製管継手LQシリーズ | |||||
| 最高使用圧力 MPa | 20℃ | 1.6 | 1.4 | 0.9 | 0.9 | 0.9 |
| 100℃ | 0.9 | 0.7 | 0.5 | 0.5 | 0.5 | |
| 200℃ | 0.45 | 0.35 | 0.25 | 0.25 | 0.25 | |
| 260℃ | 0.23 | 0.2 | 0.15 | 0.15 | 0.15 | |
| 最小曲げ半径 mm注3） | 推奨使用値 | 15 | 25 | 45 | 55 | 75 |
| 屈曲値 | 8 | 16 | 31 | 35 | 41 | |
| 最高使用温度（固定使用） | 260℃ | |||||
| 材質 | 変性PTFE（四フッ化エチレン樹脂） | |||||
注1）流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損、チューブの破裂の原因となります。また、断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注2）チューブが揺動する箇所でのご使用は避けてください。最高使用圧力は、チューブまたは継手の仕様のいずれか低い値でご使用ください。長期使用または高温使用時には、材質の経時変化により漏れ等が発生する場合がありますので定期的なメンテナンスを実施し、異常が認められた場合はただちに新品と交換してください。
注3）最小曲げ半径は下図の方法で測定した代表値です。
- 推奨使用値以上の曲げ半径で使用してください。
- 推奨使用値以下でご使用の場合、チューブが折れる可能性がありますので屈曲値を参考にチューブに折れ、つぶれ等が発生しないことをご確認ください。
- 屈曲値はチューブに折れ、つぶれ等が発生した時の2Rを想定した測定値であり、使用保証値ではありません。
最小曲げ半径測定方法
温度20℃の条件下にてチューブをU字形に曲げ一端は固定し他端を徐々に近付け、チューブ曲げ部の外径変化率が5%となった時の2Rを測定。
最高使用圧力
軟質ふっ素樹脂チューブ TIDシリーズ
| サイズ | インチサイズ | |||||
|---|---|---|---|---|---|---|
| 呼称 | TID01 | TID05 | TID07 | TID11 | TID13 | |
| 外径 | inch | 1/8" | 3/16" | 1/4" | 3/8" | 1/2" |
| mm | 3.18 | 4.75 | 6.35 | 9.53 | 12.7 | |
| 内径 | inch | 0.086" | 0.124" （1/8"） | 0.156" （5/32"） | 0.25" （1/4"） | 0.374" （3/8"） |
| mm | 2.18 | 3.15 | 3.95 | 6.33 | 9.5 | |
| タバ巻 | 8m（25ft） | ● | ● | ● | ● | ● |
| 16m（50ft） | ● | ● | ● | ● | ● | |
| 色 | 半透明（素材色） | |||||
| 適応流体 | 適応流体はカタログを参照してください。 | |||||
| 使用流体注1） | 空気 水注1） 不活性ガス | |||||
| 適用管継手注2） | ふっ素樹脂製管継手LQシリーズ | |||||
| 最高使用圧力 MPa | 20℃ | 1.4 | 1.4 | 1.6 | 1.4 | 0.9 |
| 100℃ | 0.7 | 0.7 | 0.9 | 0.7 | 0.5 | |
| 200℃ | 0.35 | 0.35 | 0.45 | 0.35 | 0.25 | |
| 260℃ | 0.2 | 0.2 | 0.23 | 0.2 | 0.15 | |
| 最小曲げ半径 mm注3） | 推奨使用値 | 15 | 20 | 25 | 40 | 75 |
| 屈曲値 | 9 | 10 | 15 | 23 | 42 | |
| 最高使用温度（固定使用） | 260℃ | |||||
| 材質 | 変性PTFE（四フッ化エチレン樹脂） | |||||
注1）流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損、チューブの破裂の原因となります。また、断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注2）チューブが揺動する箇所でのご使用は避けてください。最高使用圧力は、チューブまたは継手の仕様のいずれか低い値でご使用ください。長期使用または高温使用時には、材質の経時変化により漏れ等が発生する場合がありますので定期的なメンテナンスを実施し、異常が認められた場合はただちに新品と交換してください。
注3）最小曲げ半径は下図の方法で測定した代表値です。
- 推奨使用値以上の曲げ半径で使用してください。
- 推奨使用値以下でご使用の場合、チューブが折れる可能性がありますので屈曲値を参考にチューブに折れ、つぶれ等が発生しないことをご確認ください。
- 屈曲値はチューブに折れ、つぶれ等が発生した時の2Rを想定した測定値であり、使用保証値ではありません。
最小曲げ半径測定方法
温度20℃の条件下にてチューブをU字形に曲げ一端は固定し他端を徐々に近付け、チューブ曲げ部の外径変化率が5%となった時の2Rを測定。
最高使用圧力
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,354円 ( 4,789円 ) | 在庫品1日目当日出荷可能 |
9,545円5,154円 ( 5,669円 ) | 在庫品1日目当日出荷可能 |
9,193円 ( 10,112円 ) | 在庫品1日目当日出荷可能 |
18,534円10,193円 ( 11,212円 ) | 在庫品1日目当日出荷可能 |
13,072円7,189円 ( 7,908円 ) | 在庫品1日目当日出荷可能 |
30,385円 ( 33,424円 ) | 在庫品1日目当日出荷可能 |
26,025円 ( 28,628円 ) | 在庫品1日目当日出荷可能 |
52,202円 ( 57,422円 ) | 在庫品1日目当日出荷可能 |
28,103円 ( 30,913円 ) | 在庫品1日目当日出荷可能 |
52,642円 ( 57,906円 ) | 在庫品1日目当日出荷可能 |
2,176円 ( 2,394円 ) | 在庫品1日目当日出荷可能 |
4,362円2,704円 ( 2,974円 ) | 在庫品1日目当日出荷可能 |
4,448円 ( 4,893円 ) | 在庫品1日目当日出荷可能 |
8,384円 ( 9,222円 ) | 6日目 |
8,598円 ( 9,458円 ) | 在庫品1日目当日出荷可能 |
18,010円 ( 19,811円 ) | 在庫品1日目当日出荷可能 |
22,323円 ( 24,555円 ) | 在庫品1日目当日出荷可能 |
51,544円25,256円 ( 27,782円 ) | 在庫品1日目当日出荷可能 |
28,984円 ( 31,882円 ) | 在庫品1日目当日出荷可能 |
54,206円 ( 59,627円 ) | 6日目 |
詳細情報
基本情報
食品衛生法適合のチューブ。
【特長】
・柔軟性：約20％向上
・使用温度MAX.260℃
【用途】
・柔軟性を要求される場合の使用に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 最高使用圧力は20℃以下の数値を掲載しております。詳細はカタログをご参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
よくあるご質問（FAQ）
使用温度により最高使用圧力は低下します。詳細はカタログをご確認ください。
TL/TIL、TLM/TILM、TD/TIDシリーズの最高使用温度（固定使用）⇒ 空気・不活性ガス：260℃、水：100℃
TH/TIHシリーズの最高使用温度（固定使用）⇒ 空気・不活性ガス：200℃、水：100℃"
チューブ呼称表示・色・長さ・の組合せは、シリーズ表にて確認をお願いします。
・WEBカタログの［カラーバリエーション］より、チューブ色の目安が確認できます。
・TL/TIL/TLM/TILMの型式末尾-2Sは、長さ２mの直管タイプで巻き癖がありません。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。
