商品情報

製品仕様

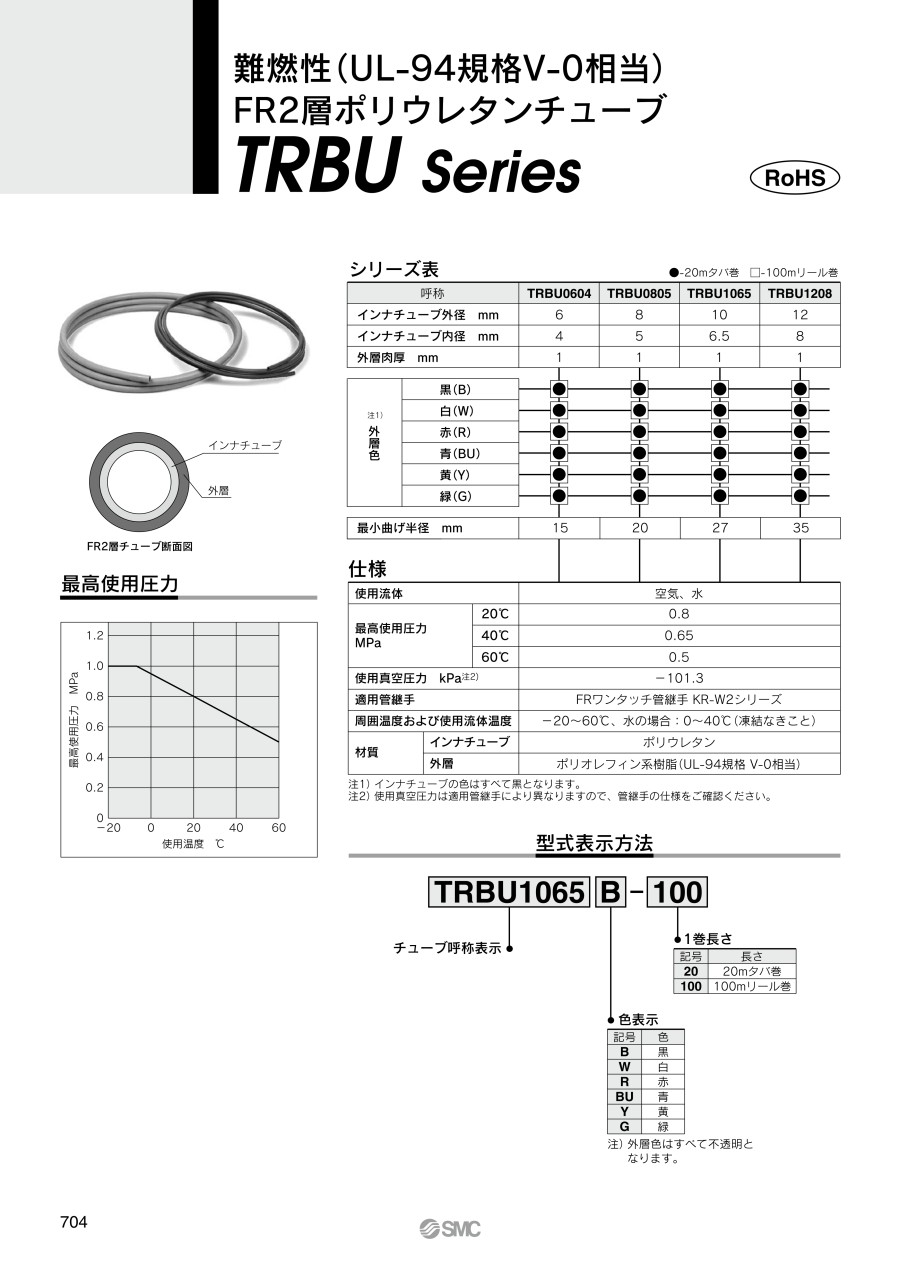

FR2層チューブの断面図

最高使用圧力

シリーズ表

呼称	TRBU0604	TRBU0805	TRBU1065	TRBU1208
インナチューブ外径 mm	6	8	10	12
インナチューブ内径 mm	4	5	6.5	8
外層肉厚 mm	1	1	1	1
最小曲げ半径 mm	15	20	27	35

製品仕様

使用流体		空気、水
最高使用圧力 MPa	20℃	0.8
	40℃	0.65
	60℃	0.5
適用管継手		FRワンタッチ管継手 KR-W2シリーズ
周囲温度および使用流体温度		-20～+60℃、水の場合：0～+40℃（凍結なきこと）
材質	インナチューブ	ポリウレタン
材質	外層	ポリオレフィン系樹脂（UL-94規格 V-0相当）

注）インナーチューブの色はすべて黒となります。

使用例

ワンタッチ管継手への装着方法

装着手順

TRBUチューブの外層には、ワンタッチ管継手への装着長さピッチを表示しておりますので、それにそってチューブを切断（手順1）し、さらに外層のみを剥離（手順2）してワンタッチ管継手へ装着ください。

注意・禁止事項

1. 一般工業用水に使用可能です。それ以外でご使用される場合は、SMC社サポートセンターへお問い合わせください。またサージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損やチューブの破裂の原因となります。
2. 断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
3. 最小曲げ半径は温度20℃の条件において下図の方法で測定した折れ曲がる時の値を示します。

最小曲げ半径

温度20℃の条件下でチューブをU字形に曲げ、一端は固定して他端を徐々に近付け、チューブに折れ、潰れ等が発生した時の2Rを測定する。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

タバ巻長さ

(m)

リール巻長さ

(m)

インナチューブ外径 D

(mm)

インナチューブ内径 d

(mm)

外層色

最小発注数量

15	20	-	6	4	黒	1個
15	-	100	6	4	黒	1個
15	20	-	6	4	青	1個
15	-	100	6	4	青	1個
15	20	-	6	4	緑	1個
15	-	100	6	4	緑	1個
15	20	-	6	4	赤	1個
15	-	100	6	4	赤	1個
15	20	-	6	4	白	1個
15	-	100	6	4	白	1個
15	20	-	6	4	黄	1個
20	20	-	8	5	黒	1個
20	-	100	8	5	黒	1個
20	20	-	8	5	青	1個
20	-	100	8	5	青	1個
20	20	-	8	5	緑	1個
20	-	100	8	5	緑	1個
20	20	-	8	5	赤	1個
20	-	100	8	5	赤	1個
20	20	-	8	5	白	1個
20	-	100	8	5	白	1個
20	20	-	8	5	黄	1個
20	-	100	8	5	黄	1個
27	20	-	10	6.5	黒	1個
27	20	-	10	6.5	青	1個
27	-	100	10	6.5	青	1個
27	20	-	10	6.5	緑	1個
27	-	100	10	6.5	緑	1個
27	20	-	10	6.5	赤	1個
27	-	100	10	6.5	赤	1個
27	20	-	10	6.5	白	1個
27	-	100	10	6.5	白	1個
27	20	-	10	6.5	黄	1個
27	-	100	10	6.5	黄	1個
35	20	-	12	8	黒	1個
35	-	100	12	8	黒	1個
35	20	-	12	8	青	1個
35	-	100	12	8	青	1個
35	20	-	12	8	緑	1個
35	-	100	12	8	赤	1個
35	20	-	12	8	白	1個
35	-	100	12	8	白	1個
35	20	-	12	8	黄	1個
35	-	100	12	8	黄	1個

通常単価(税別) (税込単価)	通常出荷日

5,382円 ( 5,920円 )	在庫品1日目当日出荷可能
26,105円 ( 28,716円 )	在庫品1日目当日出荷可能
5,382円 ( 5,920円 )	在庫品1日目当日出荷可能
27,173円 ( 29,890円 )	6日目
5,382円 ( 5,920円 )	6日目
26,105円 ( 28,716円 )	6日目
5,382円 ( 5,920円 )	在庫品1日目当日出荷可能
26,105円 ( 28,716円 )	6日目
5,382円 ( 5,920円 )	在庫品1日目当日出荷可能
26,105円 ( 28,716円 )	7日目
5,382円 ( 5,920円 )	在庫品1日目当日出荷可能
9,200円 ( 10,120円 )	在庫品1日目当日出荷可能
51,309円 ( 56,440円 )	在庫品1日目当日出荷可能
9,200円 ( 10,120円 )	在庫品1日目当日出荷可能
44,345円 ( 48,780円 )	6日目
10,645円 ( 11,710円 )	在庫品1日目当日出荷可能
44,345円 ( 48,780円 )	6日目
9,200円 ( 10,120円 )	在庫品1日目当日出荷可能
44,345円 ( 48,780円 )	7日目
10,645円 ( 11,710円 )	在庫品1日目当日出荷可能
44,345円39,910円 ( 43,901円 )	6日目
10,153円 ( 11,168円 )	在庫品1日目当日出荷可能
44,345円 ( 48,780円 )	6日目
11,959円 ( 13,155円 )	在庫品1日目当日出荷可能
11,405円 ( 12,546円 )	6日目
56,886円51,197円 ( 56,317円 )	6日目
11,403円 ( 12,543円 )	6日目
56,886円 ( 62,575円 )	7日目
13,194円 ( 14,513円 )	在庫品1日目当日出荷可能
65,819円 ( 72,401円 )	在庫品1日目当日出荷可能
13,835円 ( 15,219円 )	在庫品1日目当日出荷可能
56,886円 ( 62,575円 )	6日目
11,403円 ( 12,543円 )	6日目
56,886円 ( 62,575円 )	6日目
17,818円 ( 19,600円 )	在庫品1日目当日出荷可能
79,686円71,717円 ( 78,889円 )	6日目
20,616円 ( 22,678円 )	在庫品1日目当日出荷可能
79,686円 ( 87,655円 )	6日目
16,995円 ( 18,695円 )	7日目
83,543円 ( 91,897円 )	6日目
16,995円 ( 18,695円 )	7日目
83,543円75,188円 ( 82,707円 )	6日目
19,663円 ( 21,629円 )	在庫品1日目当日出荷可能
79,686円71,717円 ( 78,889円 )	7日目

詳細情報

基本情報

基本情報

2層のポリウレタンチューブ。
【特長】
・最高使用圧力0.8MPa以下（20℃時）。
・スパッタ発生雰囲気使用／難燃性（UL-94規格V-0相当）。
・ナイロン系チューブに比べても復元性に優れている。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
難燃性 FRワンタッチ管継手 KR-W2シリーズハーフユニオン KRH-W2
本商品に適合する継手となります。チューブとあわせて検討可能です。
SMC
難燃性 FRワンタッチ管継手 KR-W2シリーズエルボユニオン KRL-W2
本商品に適合する継手となります。チューブとあわせて検討可能です。
SMC
難燃性 FRワンタッチ管継手 KR-W2シリーズ 45°エルボユニオン KRK-W2
本商品に適合する継手となります。チューブとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

難燃性（UL-94規格V-0相当） FR2層ポリウレタンチューブ TRBUシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

コンベアのエアー系に使っています

満足度：5.02019/11/13

客先から製作を依頼された自社製品のコンベアのエアー系に使っています。コンベア部は溶接工程で使うため、溶接スパッタが飛んで...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q水や低温水を流せるチューブは何か？

最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。

Q各種チューブの寿命は？　ライフデータは有るか？

使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。

Q屋外で使用可能なチューブは、どのシリーズですか？

SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
