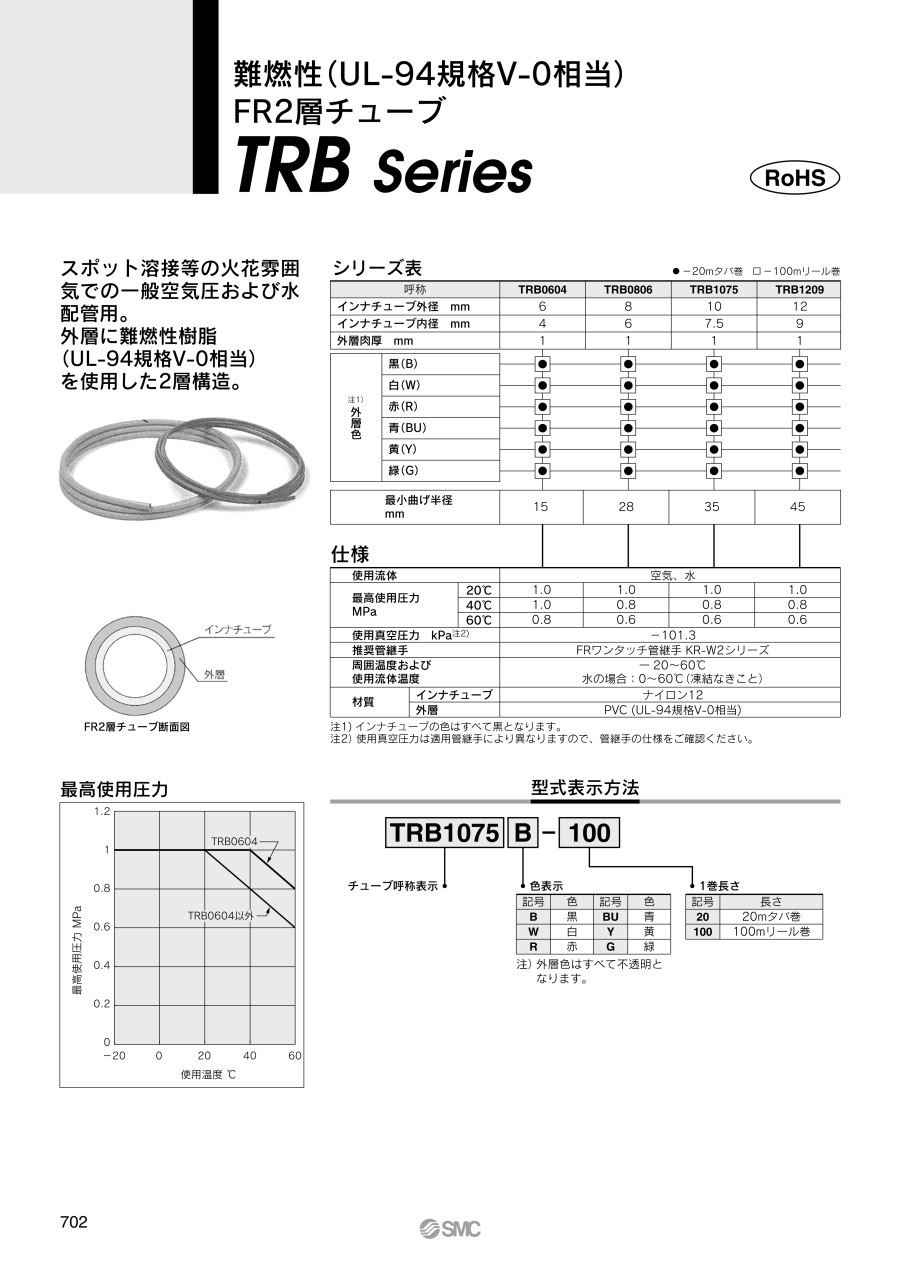

難燃性（UL-94規格V-0相当） FR2層チューブ TRBシリーズ

難燃性（UL-94規格V-0相当） FR2層チューブ TRBシリーズ
通常単価(税別)
5,003円～68,284円特別価格
税込単価
5,503円～75,112円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～7日目一部当日出荷可能

【特長】・外層に難燃性樹脂（UL-94規格V-0相当）を使用した2層構造。・使用流体：空気・水。・色：...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
詳細を確認

よく一緒に見られています

ポリウレタンチューブ TU・TIUBシリーズ

SMC

ポリウレタンチューブ TU・TIUBシリーズ
通常価格(税別)： 1,473円 (税込価格：1,620円)

通常出荷日：在庫品1日目

よく一緒に見られています

2層チューブストリッパー TKSシリーズ

SMC

2層チューブストリッパー TKSシリーズ
通常価格(税別)： 1,663円 (税込価格：1,829円)

通常出荷日：在庫品1日目

未確定：候補が44型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

断面図

FR2層チューブの断面図

最高使用圧力

最高使用圧力

シリーズ表

型番TRB0604TRB0806TRB1075TRB1209
インナチューブ外径mm681012
インナチューブ内径mm467.59
外層肉厚mm1111
最小曲げ半径mm15283545

製品仕様

最高使用圧力 MPa20℃1.01.01.01.0
40℃1.00.80.80.8
60℃0.80.60.60.6
推奨管継手FRワンタッチ管継手 KR-W2シリーズ
周囲温度および使用流体温度-20～+60℃
水の場合：0～+60℃（凍結なきこと）
材質インナチューブナイロン12
外層PVC（UL-94規格V-0相当）

注）インナチューブの色はすべて黒となります。

ワンタッチ管継手への装着方法

装着手順

注意

TRBチューブの外層には、ワンタッチ管継手への装着長さピッチを表示しておりますので、それにそってチューブを切断（手順1）し、さらに外層のみを剥離（手順2）してワンタッチ管継手へ装着ください。

注意・禁止事項

  • 1. 一般工業用水に使用可能です。また、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損やチューブの破裂の原因となります。
  • 2. 断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。

型番リスト

表示件数
  • 1
    • 型番
    TRB0604B-20
    TRB0604B-100
    TRB0604BU-20
    TRB0604BU-100
    TRB0604G-20
    TRB0604G-100
    TRB0604R-100
    TRB0604W-20
    TRB0604Y-20
    TRB0604Y-100
    TRB0806B-20
    TRB0806B-100
    TRB0806BU-20
    TRB0806BU-100
    TRB0806G-100
    TRB0806R-20
    TRB0806R-100
    TRB0806W-20
    TRB0806W-100
    TRB0806Y-20
    TRB0806Y-100
    TRB1075B-20
    TRB1075B-100
    TRB1075BU-100
    TRB1075G-20
    TRB1075G-100
    TRB1075R-20
    TRB1075R-100
    TRB1075W-20
    TRB1075W-100
    TRB1075Y-20
    TRB1075Y-100
    TRB1209B-20
    TRB1209B-100
    TRB1209BU-20
    TRB1209BU-100
    TRB1209G-20
    TRB1209G-100
    TRB1209R-20
    TRB1209R-100
    TRB1209W-20
    TRB1209W-100
    TRB1209Y-20
    TRB1209Y-100

    最小曲げ半径

    (mm)

    タバ巻長さ

    (m)

    リール巻長さ

    (m)

    インナチューブ外径 D

    (mm)

    インナチューブ内径 d

    (mm)

    外層色

    		最小発注数量
    15
    20
    -
    6
    4
    黒
    1個
    15
    -
    100
    6
    4
    黒
    1個
    15
    20
    -
    6
    4
    青
    1個
    15
    -
    100
    6
    4
    青
    1個
    15
    20
    -
    6
    4
    緑
    1個
    15
    -
    100
    6
    4
    緑
    1個
    15
    -
    100
    6
    4
    赤
    1個
    15
    20
    -
    6
    4
    白
    1個
    15
    20
    -
    6
    4
    黄
    1個
    15
    -
    100
    6
    4
    黄
    1個
    28
    20
    -
    8
    6
    黒
    1個
    28
    -
    100
    8
    6
    黒
    1個
    28
    20
    -
    8
    6
    青
    1個
    28
    -
    100
    8
    6
    青
    1個
    28
    -
    100
    8
    6
    緑
    1個
    28
    20
    -
    8
    6
    赤
    1個
    28
    -
    100
    8
    6
    赤
    1個
    28
    20
    -
    8
    6
    白
    1個
    28
    -
    100
    8
    6
    白
    1個
    28
    20
    -
    8
    6
    黄
    1個
    28
    -
    100
    8
    6
    黄
    1個
    35
    20
    -
    10
    7.5
    黒
    1個
    35
    -
    100
    10
    7.5
    黒
    1個
    35
    -
    100
    10
    7.5
    青
    1個
    35
    20
    -
    10
    7.5
    緑
    1個
    35
    -
    100
    10
    7.5
    緑
    1個
    35
    20
    -
    10
    7.5
    赤
    1個
    35
    -
    100
    10
    7.5
    赤
    1個
    35
    20
    -
    10
    7.5
    白
    1個
    35
    -
    100
    10
    7.5
    白
    1個
    35
    20
    -
    10
    7.5
    黄
    1個
    35
    -
    100
    10
    7.5
    黄
    1個
    45
    20
    -
    12
    9
    黒
    1個
    45
    -
    100
    12
    9
    黒
    1個
    45
    20
    -
    12
    9
    青
    1個
    45
    -
    100
    12
    9
    青
    1個
    45
    20
    -
    12
    9
    緑
    1個
    45
    -
    100
    12
    9
    緑
    1個
    45
    20
    -
    12
    9
    赤
    1個
    45
    -
    100
    12
    9
    赤
    1個
    45
    20
    -
    12
    9
    白
    1個
    45
    -
    100
    12
    9
    白
    1個
    45
    20
    -
    12
    9
    黄
    1個
    45
    -
    100
    12
    9
    黄
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,248円
    ( 5,773円 )
    在庫品1日目当日出荷可能
    24,979円
    ( 27,477円 )
    在庫品1日目当日出荷可能
    6,071円
    ( 6,678円 )
    在庫品1日目当日出荷可能
    27,566円
    ( 30,323円 )
    在庫品1日目当日出荷可能
    6,071円3,339円
    ( 3,673円 )
    在庫品1日目当日出荷可能
    23,826円
    ( 26,209円 )
    6日目
    23,826円
    ( 26,209円 )
    6日目
    5,248円2,833円
    ( 3,116円 )
    在庫品1日目当日出荷可能
    5,003円
    ( 5,503円 )
    6日目
    23,826円
    ( 26,209円 )
    6日目
    7,173円
    ( 7,890円 )
    在庫品1日目当日出荷可能
    35,736円
    ( 39,310円 )
    在庫品1日目当日出荷可能
    7,173円
    ( 7,890円 )
    在庫品1日目当日出荷可能
    34,085円
    ( 37,494円 )
    6日目
    34,085円
    ( 37,494円 )
    6日目
    8,300円
    ( 9,130円 )
    在庫品1日目当日出荷可能
    34,085円21,814円
    ( 23,995円 )
    在庫品1日目当日出荷可能
    7,173円
    ( 7,890円 )
    在庫品1日目当日出荷可能
    34,085円
    ( 37,494円 )
    6日目
    7,173円
    ( 7,890円 )
    在庫品1日目当日出荷可能
    34,085円
    ( 37,494円 )
    6日目
    10,759円
    ( 11,835円 )
    在庫品1日目当日出荷可能
    51,186円
    ( 56,305円 )
    7日目
    51,186円
    ( 56,305円 )
    6日目
    10,261円
    ( 11,287円 )
    在庫品1日目当日出荷可能
    51,186円
    ( 56,305円 )
    6日目
    10,262円
    ( 11,288円 )
    6日目
    51,186円
    ( 56,305円 )
    6日目
    11,873円5,936円
    ( 6,530円 )
    在庫品1日目当日出荷可能
    62,090円
    ( 68,299円 )
    在庫品1日目当日出荷可能
    10,262円
    ( 11,288円 )
    6日目
    51,186円
    ( 56,305円 )
    6日目
    19,233円
    ( 21,156円 )
    在庫品1日目当日出荷可能
    68,284円
    ( 75,112円 )
    6日目
    15,855円
    ( 17,441円 )
    在庫品1日目当日出荷可能
    68,284円
    ( 75,112円 )
    6日目
    15,855円8,720円
    ( 9,592円 )
    在庫品1日目当日出荷可能
    68,284円
    ( 75,112円 )
    6日目
    15,855円
    ( 17,441円 )
    6日目
    68,284円
    ( 75,112円 )
    6日目
    16,624円
    ( 18,286円 )
    在庫品1日目当日出荷可能
    68,284円
    ( 75,112円 )
    6日目
    15,855円
    ( 17,441円 )
    6日目
    68,284円
    ( 75,112円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・外層に難燃性樹脂（UL-94規格V-0相当）を使用した2層構造。
    ・使用流体：空気・水。
    ・色：黒、白、赤、青、黄、緑。
    【用途】
    ・スポット溶接等の火花雰囲気での一般空気圧および水配管用。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    難燃性（UL-94規格V-0相当） FR2層チューブ TRBシリーズのレビュー
    5平均満足度：5.04件のレビュー
    設備機械移動
    5
    満足度：5.02022/05/12
    ﾚｰｻﾞｰﾌﾞｰｽ内の残圧抜きを作業がしやすい箇所へ移動させる為に購入。大至急だったため翌日に入荷で助かりました。
    0人が参考にしています。
    治具製作
    5
    満足度：5.02021/07/20
    以前から使用しています。品質も良くとても重宝しています。 これからも使い続ける商品です。
    0人が参考にしています。
    溶接治具のエアー配管として利用しています
    5
    満足度：5.02018/12/26
    スパッタの影響を考慮し難燃性のこの商品を以前から使用しており現状これ以上の商品がなく満足しています。以前は、商社経由で購...もっと読む
    0人が参考にしています。
    工業用ロボットシリンダー部のアッセンブリーとして
    5
    満足度：5.02018/12/10
    工業用ロボットシリンダー部のアッセンブリーとして使用しています。溶接スパッタの飛散する環境下での使用となるため、難燃性2...もっと読む
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Q水や低温水を流せるチューブは何か？
    A
    最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
    ・(ソフト)ナイロンチューブT/TIA(TS/TISA)
    ・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
    ・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
    ・クリーンチューブTPS/TPHシリーズ
    ・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
    最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
    また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
    配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。
    Q各種チューブの寿命は？　ライフデータは有るか？
    A
    使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
    保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
    もしくは納入後1.5年以内のいずれか早期に到達する期間です。
    Q屋外で使用可能なチューブは、どのシリーズですか？
    A
    SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
    紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
    フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
