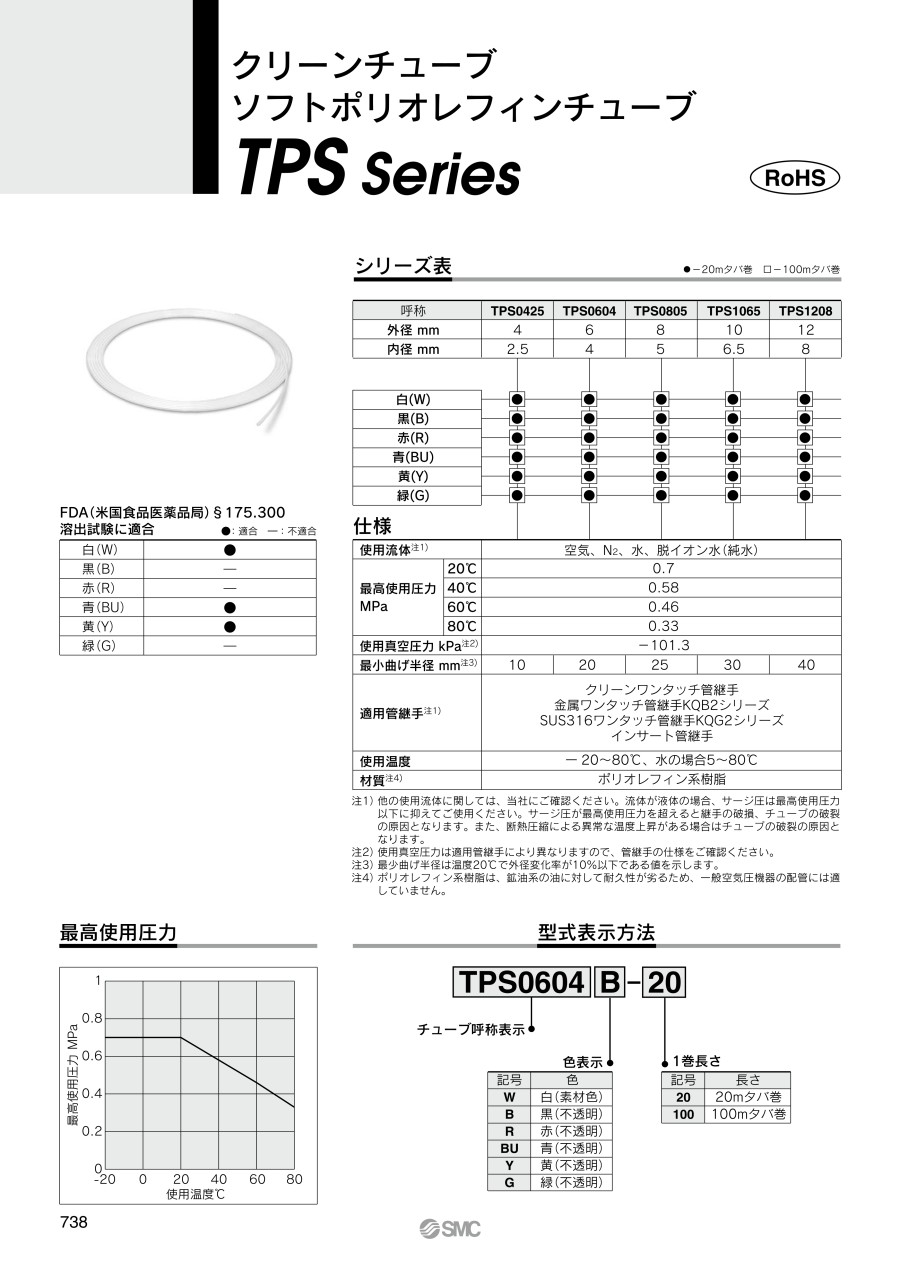

カタログ

商品情報

製品仕様

カラー一覧

白（W）
黒（B）
赤（R）
青（BU）
黄（Y）
緑（G）

型番	TPS0425	TPS0604	TPS0805	TPS1065	TPS1208
外径mm	4	6	8	10	12
内径mm	2.5	4	5	6.5	8

最高使用圧力

製品仕様

最高使用圧力 MPa	20℃	0.7
	40℃	0.58
	60℃	0.46
	80℃	0.33
最小曲げ半径mm		10	20	25	30	40
適用管継手		クリーンワンタッチ管継手金属ワンタッチ管継手KQB2シリーズ SUS316ワンタッチ管継手KQG2シリーズインサート管継手
使用温度		-20～+80℃、水の場合+5～+80℃
材質		ポリオレフィン系樹脂

注意・禁止事項

注1）断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注2）最少曲げ半径は温度20℃で外径変化率が10%以下である値を示します。
注3）ポリオレフィン系樹脂は、鉱油系の油に対して耐久性が劣るため、一般空気圧機器の配管には適していません。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径 D

(φ)

内径 d

(φ)

外径【区分】

内径【区分】

タバ巻長さ

(m)

最小発注数量

10	[黒] 黒(不透明)	4	2.5	～4	～3	20	1個
10	[黒] 黒(不透明)	4	2.5	～4	～3	100	1個
10	[青] 青(不透明)	4	2.5	～4	～3	20	1個
10	[青] 青(不透明)	4	2.5	～4	～3	100	1個
10	[緑] 緑(不透明)	4	2.5	～4	～3	20	1個
10	[緑] 緑(不透明)	4	2.5	～4	～3	100	1個
10	[赤] 赤(不透明)	4	2.5	～4	～3	20	1個
10	[赤] 赤(不透明)	4	2.5	～4	～3	100	1個
10	[白] 白(素材色)	4	2.5	～4	～3	20	1個
10	[白] 白(素材色)	4	2.5	～4	～3	100	1個
10	[黄] 黄(不透明)	4	2.5	～4	～3	20	1個
10	[黄] 黄(不透明)	4	2.5	～4	～3	100	1個
20	[黒] 黒(不透明)	6	4	～6	～4	20	1個
20	[黒] 黒(不透明)	6	4	～6	～4	100	1個
20	[青] 青(不透明)	6	4	～6	～4	20	1個
20	[青] 青(不透明)	6	4	～6	～4	100	1個
20	[緑] 緑(不透明)	6	4	～6	～4	20	1個
20	[緑] 緑(不透明)	6	4	～6	～4	100	1個
20	[赤] 赤(不透明)	6	4	～6	～4	20	1個
20	[赤] 赤(不透明)	6	4	～6	～4	100	1個
20	[白] 白(素材色)	6	4	～6	～4	20	1個
20	[白] 白(素材色)	6	4	～6	～4	100	1個
20	[黄] 黄(不透明)	6	4	～6	～4	20	1個
20	[黄] 黄(不透明)	6	4	～6	～4	100	1個
25	[黒] 黒(不透明)	8	5	～8	～5	20	1個
25	[黒] 黒(不透明)	8	5	～8	～5	100	1個
25	[青] 青(不透明)	8	5	～8	～5	20	1個
25	[青] 青(不透明)	8	5	～8	～5	100	1個
25	[緑] 緑(不透明)	8	5	～8	～5	20	1個
25	[緑] 緑(不透明)	8	5	～8	～5	100	1個
25	[赤] 赤(不透明)	8	5	～8	～5	20	1個
25	[赤] 赤(不透明)	8	5	～8	～5	100	1個
25	[白] 白(素材色)	8	5	～8	～5	20	1個
25	[白] 白(素材色)	8	5	～8	～5	100	1個
25	[黄] 黄(不透明)	8	5	～8	～5	20	1個
25	[黄] 黄(不透明)	8	5	～8	～5	100	1個
30	[黒] 黒(不透明)	10	6.5	～10	～7	20	1個
30	[黒] 黒(不透明)	10	6.5	～10	～7	100	1個
30	[青] 青(不透明)	10	6.5	～10	～7	20	1個
30	[青] 青(不透明)	10	6.5	～10	～7	100	1個
30	[緑] 緑(不透明)	10	6.5	～10	～7	20	1個
30	[緑] 緑(不透明)	10	6.5	～10	～7	100	1個
30	[赤] 赤(不透明)	10	6.5	～10	～7	20	1個
30	[赤] 赤(不透明)	10	6.5	～10	～7	100	1個
30	[白] 白(素材色)	10	6.5	～10	～7	20	1個
30	[白] 白(素材色)	10	6.5	～10	～7	100	1個
30	[黄] 黄(不透明)	10	6.5	～10	～7	20	1個
30	[黄] 黄(不透明)	10	6.5	～10	～7	100	1個
40	[黒] 黒(不透明)	12	8	～15	～8	20	1個
40	[黒] 黒(不透明)	12	8	～15	～8	100	1個
40	[青] 青(不透明)	12	8	～15	～8	20	1個
40	[青] 青(不透明)	12	8	～15	～8	100	1個
40	[緑] 緑(不透明)	12	8	～15	～8	20	1個
40	[緑] 緑(不透明)	12	8	～15	～8	100	1個
40	[赤] 赤(不透明)	12	8	～15	～8	20	1個
40	[赤] 赤(不透明)	12	8	～15	～8	100	1個
40	[白] 白(素材色)	12	8	～15	～8	20	1個
40	[白] 白(素材色)	12	8	～15	～8	100	1個
40	[黄] 黄(不透明)	12	8	～15	～8	20	1個
40	[黄] 黄(不透明)	12	8	～15	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

2,754円 ( 3,029円 )	在庫品1日目当日出荷可能
13,177円 ( 14,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	6日目
11,388円 ( 12,527円 )	6日目
2,381円 ( 2,619円 )	6日目
11,388円 ( 12,527円 )	6日目
2,268円 ( 2,495円 )	6日目
11,388円 ( 12,527円 )	6日目
2,498円 ( 2,748円 )	在庫品1日目当日出荷可能
13,177円 ( 14,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	6日目
11,388円 ( 12,527円 )	6日目
3,216円 ( 3,538円 )	在庫品1日目当日出荷可能
15,845円 ( 17,430円 )	在庫品1日目当日出荷可能
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
19,223円 ( 21,145円 )	在庫品1日目当日出荷可能
3,064円 ( 3,370円 )	7日目
16,613円14,951円 ( 16,446円 )	6日目
3,064円 ( 3,370円 )	7日目
15,845円14,260円 ( 15,686円 )	6日目
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
18,334円 ( 20,167円 )	在庫品1日目当日出荷可能
3,064円 ( 3,370円 )	6日目
15,845円14,260円 ( 15,686円 )	6日目
4,548円 ( 5,003円 )	6日目
26,249円 ( 28,874円 )	在庫品1日目当日出荷可能
5,261円 ( 5,787円 )	在庫品1日目当日出荷可能
22,685円20,416円 ( 22,458円 )	6日目
4,548円 ( 5,003円 )	6日目
27,520円 ( 30,272円 )	在庫品1日目当日出荷可能
5,524円 ( 6,076円 )	在庫品1日目当日出荷可能
22,685円20,416円 ( 22,458円 )	6日目
5,794円 ( 6,373円 )	在庫品1日目当日出荷可能
22,685円 ( 24,954円 )	6日目
5,794円 ( 6,373円 )	在庫品1日目当日出荷可能
22,685円20,416円 ( 22,458円 )	6日目
7,594円 ( 8,353円 )	在庫品1日目当日出荷可能
31,805円 ( 34,986円 )	6日目
7,242円 ( 7,966円 )	在庫品1日目当日出荷可能
31,805円28,624円 ( 31,486円 )	6日目
6,259円 ( 6,885円 )	6日目
31,805円28,624円 ( 31,486円 )	6日目
6,259円 ( 6,885円 )	6日目
31,805円28,624円 ( 31,486円 )	6日目
6,562円 ( 7,218円 )	在庫品1日目当日出荷可能
31,805円 ( 34,986円 )	6日目
6,259円 ( 6,885円 )	6日目
31,805円28,624円 ( 31,486円 )	6日目
8,880円 ( 9,768円 )	6日目
44,344円 ( 48,778円 )	6日目
8,880円 ( 9,768円 )	6日目
44,344円39,909円 ( 43,900円 )	6日目
8,880円 ( 9,768円 )	6日目
44,344円39,909円 ( 43,900円 )	6日目
8,880円 ( 9,768円 )	6日目
44,344円 ( 48,778円 )	6日目
10,772円 ( 11,849円 )	在庫品1日目当日出荷可能
44,344円39,909円 ( 43,900円 )	6日目
8,880円 ( 9,768円 )	6日目
44,344円39,909円 ( 43,900円 )	6日目

詳細情報

基本情報

基本情報

カラーバリエーション豊富なクリーンチューブソフトポリオレフィンチューブ。
【特長】
・最高使用圧力：0.7MPa（20℃時）
【用途】
・使用流体：空気、チッ素ガス、水、脱イオン水（純水）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
金属ワンタッチ管継手 KQB2シリーズハーフユニオン KQB2H
本商品に適合する継手となります。チューブとあわせて検討可能です。
SMC
SUS316 ワンタッチ管継手 KQG2シリーズハーフユニオン KQG2H
本商品に適合する継手となります。チューブとあわせて検討可能です。
SMC
クリーンワンタッチ管継手 KPシリーズハーフユニオン KPH
本商品に適合する継手となります。チューブとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クリーンチューブソフトポリオレフィンチューブ TPSシリーズのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

外販装置付帯配管に使いました

満足度：4.02019/11/13

得意先様クリーン環境で使用の設備付帯配管として利用しました。クリープ特性が低く経年劣化に耐性があることや柔軟性に富んでお...もっと読む

0人が参考にしています。

製品生産

満足度：5.02019/09/25

生産すろのに即時に納入頂き、生産がストップせずに済んだ。品質もよい。

0人が参考にしています。

外販設備品エアー駆動部制御用配管に使いました

満足度：5.02019/04/23

平素利用している当社の純正品が入手困難でクリーン環境でも使用可能な代替品を探しており、品質の近いこちらの商品を採択しまし...もっと読む

0人が参考にしています。

外販設備品付帯のエアー配管として使用

満足度：5.02019/04/23

当社製品の半数程度がクリーン環境での利用となるため、万全を期して過去の利用実績から品質に信頼性の於けるこの商品を利用する...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q水や低温水を流せるチューブは何か？

最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。

Q各種チューブの寿命は？　ライフデータは有るか？

使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。

Q屋外で使用可能なチューブは、どのシリーズですか？

SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
