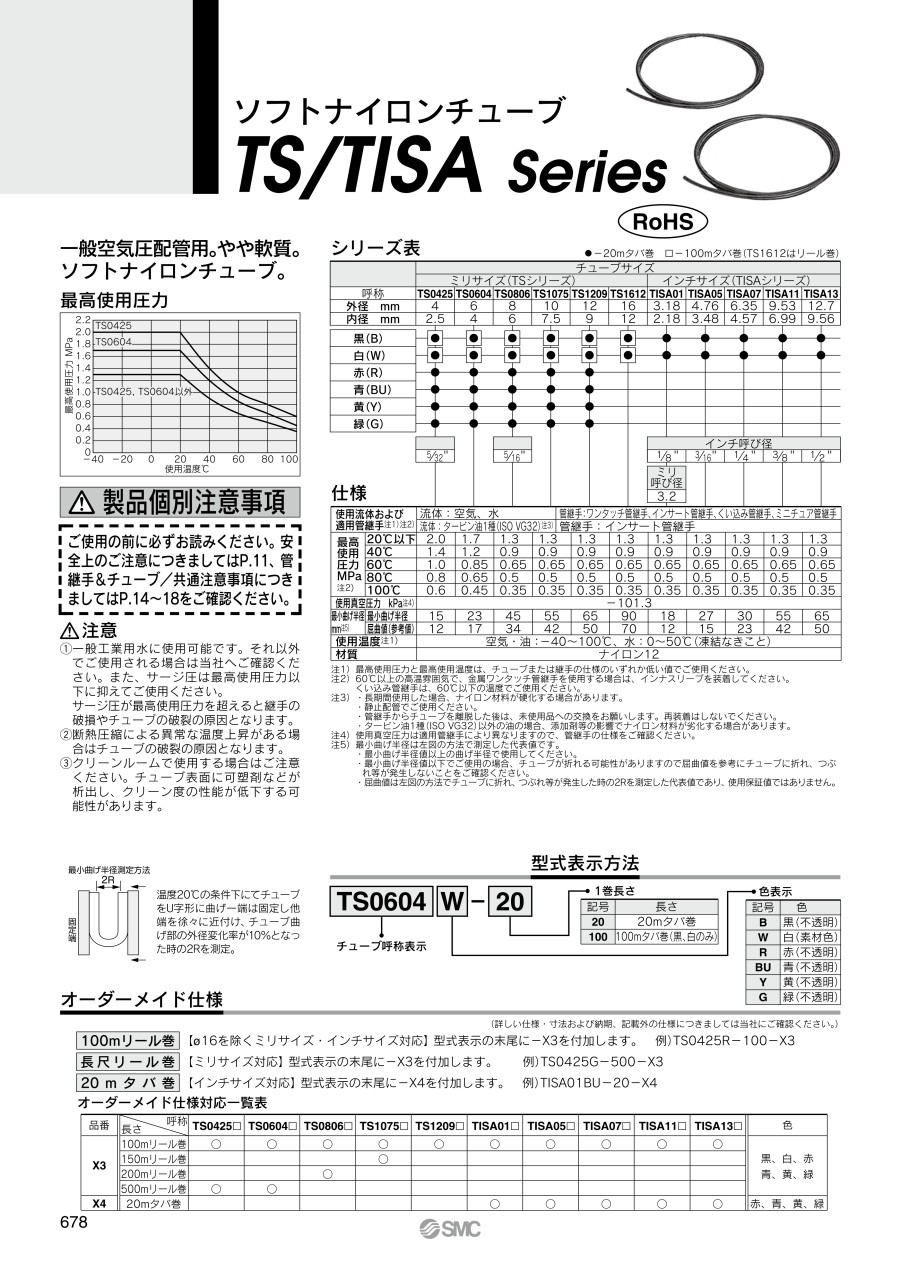

ソフトナイロンチューブ TS・TISAシリーズ

製品仕様

外観

最高使用圧力

カラー一覧

• 黒（B）
• 白（W）
• 赤（R）
• 青（BU）
• 黄（Y）
• 緑（G）

製品仕様

注1）「印字と使用流体」を参照してください。
注2）最高使用圧力と最高使用温度は、チューブまたは継手の仕様のいずれか低い値でご使用ください。
注3）60℃以上の高温雰囲気で、金属ワンタッチ管継手を使用する場合は、インナスリーブを装着してください。くい込み管継手は、60℃以下の温度でご使用ください。
注4）最小曲げ半径は下図の方法で測定した代表値です｡

• 最小曲げ半径値以上の曲げ半径で使用してください。
• 最小曲げ半径値以下でご使用の場合、チューブが折れる可能性がありますので屈曲値を参考にチューブに折れ、つぶれ等が発生しないことをご確認ください。
• 屈曲値は下図の方法でチューブに折れ、つぶれ等が発生した時の2Rを測定した代表値であり、使用保証値ではありません。

最小曲げ半径測定方法

温度20℃の条件下にてチューブをU字形に曲げ一端は固定し他端を徐々に近付け、チューブ曲げ部の外径変化率が10%となった時の2Rを測定。

印字と使用流体

製品仕様

• 100mリール巻：φ16（直径16mm）を除くミリサイズ・インチサイズ対応。型式表示の末尾に-X3を付加。
• 長尺リール巻：ミリサイズ対応。型式表示の末尾に-X3を付加。
• 20mタバ巻：インチサイズ対応。型式表示の末尾に-X4を付加。

※詳しい仕様・寸法および納期、記載外の仕様につきましてはSMC社サポートセンターへお問い合わせください。

注意・禁止事項

1. 1.素材変更により、「水」での使用が可能となりました。使用可能な流体はチューブ本体の印字表記にて区別していますので、必ずご確認ください。
   注）従来のTS／TISAシリーズで「水」を使用すると、チューブが収縮し、漏れもしくはチューブ抜けの原因となります。
2. 2.素材変更品は一般工業用水に使用可能です。それ以外でご使用される場合は、SMC社サポートセンターへお問い合わせください。また、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損やチューブの破裂の原因となります。
3. 3.クリーンルームで使用する場合はご注意ください。チューブ表面に可塑剤などが析出し、クリーン度の性能が低下する可能性があります。

※安全上のご注意につきましてはデジタルカタログをご参照ください。
