商品情報

製品仕様

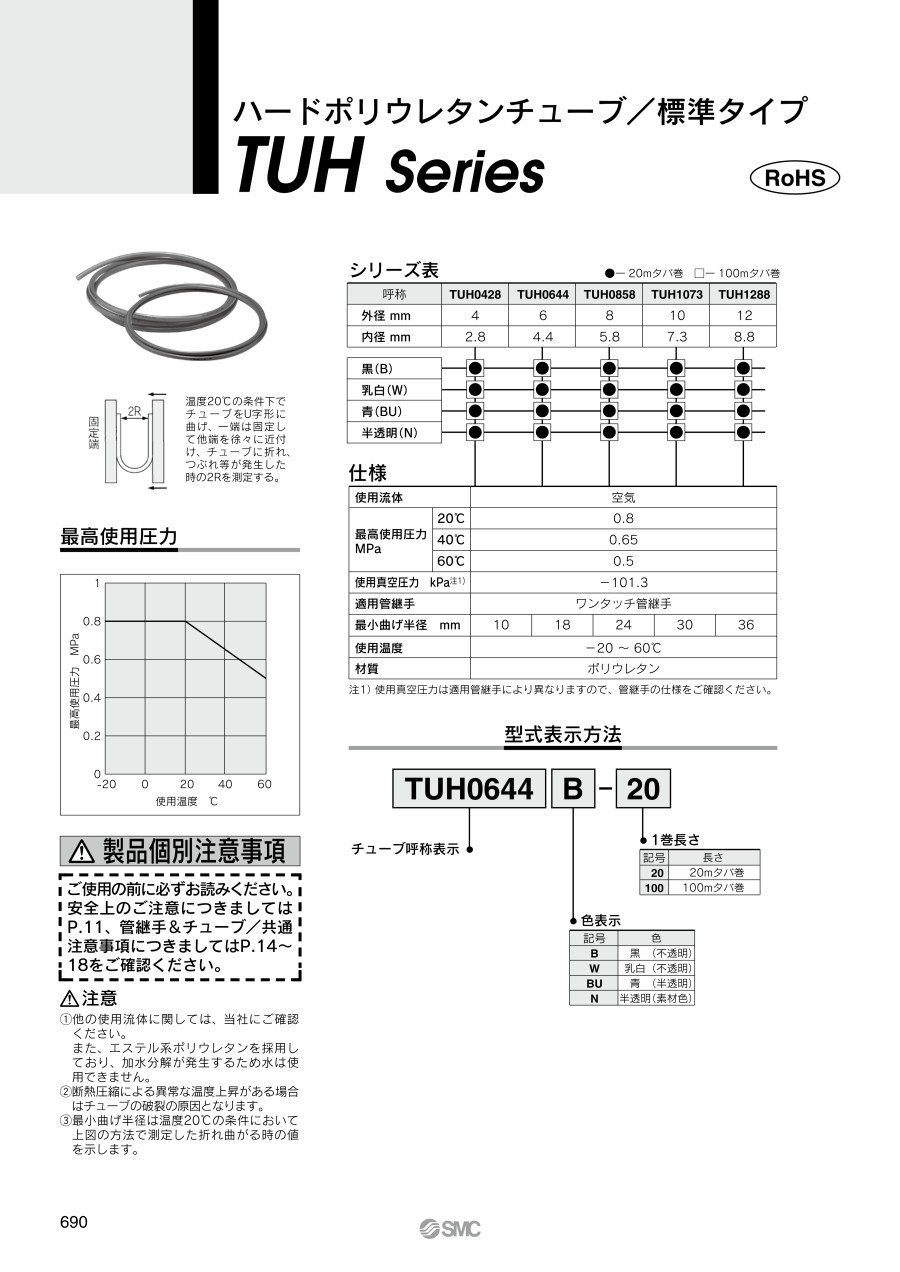

標準タイプ

■最高使用圧力

■シリーズ表

型番	TUH0428	TUH0644	TUH0858	TUH1073	TUH1288
外径mm	4	6	8	10	12
内径mm	2.8	4.4	5.8	7.3	8.8

■仕様

最高使用圧力 MPa	20℃	0.8
	40℃	0.65
	60℃	0.5
適用管継手		ワンタッチ管継手
最小曲げ半径mm		10	18	24	30	36
使用温度		-20～+60℃
材質		ポリウレタン

高圧タイプ

■最高使用圧力

■シリーズ表

型番	TUH0425	TUH0604	TUH0805	TUH1065	TUH1208
外径mm	4	6	8	10	12
内径mm	2.5	4	5	6.5	8

■仕様

最高使用圧力 MPa	20℃	1.0
	40℃	0.85
	60℃	0.7
適用管継手		ワンタッチ管継手、インサート管継手、ミニチュア管継手
最小曲げ半径mm		10	15	20	27	35
使用温度		-20～+60℃
材質		ポリウレタン

共通事項

最小曲げ半径

温度20℃の条件下でチューブをU字形に曲げ、一端は固定して他端を徐々に近付け、チューブに折れ、潰れ等が発生した時の2Rを測定する。

注意・禁止事項

1. エステル系ポリウレタンを採用しており、加水分解が発生するため水は使用できません。
2. 断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
3. 最小曲げ半径は温度20℃の条件において上図の方法で測定した折れ曲がる時の値を示します。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径 D

(φ)

内径 d

(φ)

外径【区分】

内径【区分】

タバ巻長さ

(m)

最小発注数量

10	[黒] 黒(不透明)	4	2.5	～4	～3	20	1個
10	[黒] 黒(不透明)	4	2.5	～4	～3	100	1個
10	[青] 青	4	2.5	～4	～3	20	1個
10	[青] 青	4	2.5	～4	～3	100	1個
10	[透明(有色含む)] 半透明(素材色)	4	2.5	～4	～3	20	1個
10	[透明(有色含む)] 半透明(素材色)	4	2.5	～4	～3	100	1個
10	乳白	4	2.5	～4	～3	20	1個
10	乳白	4	2.5	～4	～3	100	1個
10	[黒] 黒(不透明)	4	2.8	～4	～3	20	1個
10	[黒] 黒(不透明)	4	2.8	～4	～3	100	1個
10	[青] 青	4	2.8	～4	～3	20	1個
10	[青] 青	4	2.8	～4	～3	100	1個
10	[透明(有色含む)] 半透明(素材色)	4	2.8	～4	～3	20	1個
10	[透明(有色含む)] 半透明(素材色)	4	2.8	～4	～3	100	1個
10	乳白	4	2.8	～4	～3	20	1個
10	乳白	4	2.8	～4	～3	100	1個
15	[黒] 黒(不透明)	6	4	～6	～4	20	1個
15	[黒] 黒(不透明)	6	4	～6	～4	100	1個
15	[青] 青	6	4	～6	～4	20	1個
15	[青] 青	6	4	～6	～4	100	1個
15	[透明(有色含む)] 半透明(素材色)	6	4	～6	～4	20	1個
15	[透明(有色含む)] 半透明(素材色)	6	4	～6	～4	100	1個
15	乳白	6	4	～6	～4	20	1個
15	乳白	6	4	～6	～4	100	1個
18	[黒] 黒(不透明)	6	4.4	～6	～5	20	1個
18	[黒] 黒(不透明)	6	4.4	～6	～5	100	1個
18	[青] 青	6	4.4	～6	～5	20	1個
18	[青] 青	6	4.4	～6	～5	100	1個
18	[透明(有色含む)] 半透明(素材色)	6	4.4	～6	～5	20	1個
18	[透明(有色含む)] 半透明(素材色)	6	4.4	～6	～5	100	1個
18	乳白	6	4.4	～6	～5	20	1個
18	乳白	6	4.4	～6	～5	100	1個
20	[黒] 黒(不透明)	8	5	～8	～5	20	1個
20	[黒] 黒(不透明)	8	5	～8	～5	100	1個
20	[青] 青	8	5	～8	～5	20	1個
20	[青] 青	8	5	～8	～5	100	1個
20	[透明(有色含む)] 半透明(素材色)	8	5	～8	～5	20	1個
20	[透明(有色含む)] 半透明(素材色)	8	5	～8	～5	100	1個
20	乳白	8	5	～8	～5	20	1個
20	乳白	8	5	～8	～5	100	1個
24	[黒] 黒(不透明)	8	5.8	～8	～6	20	1個
24	[黒] 黒(不透明)	8	5.8	～8	～6	100	1個
24	[青] 青	8	5.8	～8	～6	20	1個
24	[青] 青	8	5.8	～8	～6	100	1個
24	[透明(有色含む)] 半透明(素材色)	8	5.8	～8	～6	20	1個
24	[透明(有色含む)] 半透明(素材色)	8	5.8	～8	～6	100	1個
24	乳白	8	5.8	～8	～6	20	1個
24	乳白	8	5.8	～8	～6	100	1個
27	[黒] 黒(不透明)	10	6.5	～10	～7	20	1個
27	[黒] 黒(不透明)	10	6.5	～10	～7	100	1個
27	[青] 青	10	6.5	～10	～7	20	1個
27	[青] 青	10	6.5	～10	～7	100	1個
27	[透明(有色含む)] 半透明(素材色)	10	6.5	～10	～7	20	1個
27	[透明(有色含む)] 半透明(素材色)	10	6.5	～10	～7	100	1個
27	乳白	10	6.5	～10	～7	20	1個
27	乳白	10	6.5	～10	～7	100	1個
30	[黒] 黒(不透明)	10	7.3	～10	～8	20	1個
30	[黒] 黒(不透明)	10	7.3	～10	～8	100	1個
30	[青] 青	10	7.3	～10	～8	20	1個
30	[青] 青	10	7.3	～10	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

2,031円 ( 2,234円 )	在庫品1日目当日出荷可能
9,759円 ( 10,735円 )	6日目
1,915円 ( 2,107円 )	6日目
9,186円 ( 10,105円 )	6日目
2,039円 ( 2,243円 )	在庫品1日目当日出荷可能
9,759円 ( 10,735円 )	6日目
2,142円 ( 2,356円 )	19日目
9,759円 ( 10,735円 )	6日目
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
9,746円 ( 10,721円 )	在庫品1日目当日出荷可能
1,723円 ( 1,895円 )	在庫品1日目当日出荷可能
8,230円 ( 9,053円 )	6日目
1,938円 ( 2,132円 )	在庫品1日目当日出荷可能
8,801円 ( 9,681円 )	6日目
1,845円 ( 2,030円 )	6日目
9,746円 ( 10,721円 )	在庫品1日目当日出荷可能
2,982円 ( 3,280円 )	在庫品1日目当日出荷可能
15,419円 ( 16,961円 )	6日目
3,163円 ( 3,479円 )	6日目
13,566円 ( 14,923円 )	6日目
3,449円 ( 3,794円 )	在庫品1日目当日出荷可能
15,419円13,877円 ( 15,265円 )	6日目
3,028円 ( 3,331円 )	6日目
14,705円13,234円 ( 14,557円 )	6日目
3,014円 ( 3,315円 )	在庫品1日目当日出荷可能
12,822円 ( 14,104円 )	6日目
3,168円 ( 3,485円 )	在庫品1日目当日出荷可能
12,424円 ( 13,666円 )	6日目
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能
12,822円 ( 14,104円 )	6日目
3,167円 ( 3,484円 )	在庫品1日目当日出荷可能
12,822円 ( 14,104円 )	6日目
6,439円 ( 7,083円 )	在庫品1日目当日出荷可能
29,525円 ( 32,478円 )	在庫品1日目当日出荷可能
6,184円 ( 6,802円 )	6日目
29,277円 ( 32,205円 )	7日目
6,439円 ( 7,083円 )	在庫品1日目当日出荷可能
30,617円27,555円 ( 30,311円 )	6日目
6,438円 ( 7,082円 )	6日目
30,617円27,555円 ( 30,311円 )	6日目
5,799円 ( 6,379円 )	在庫品1日目当日出荷可能
27,555円24,799円 ( 27,279円 )	6日目
5,552円 ( 6,107円 )	6日目
26,409円23,768円 ( 26,145円 )	6日目
6,080円 ( 6,688円 )	在庫品1日目当日出荷可能
27,555円24,799円 ( 27,279円 )	6日目
6,205円 ( 6,826円 )	在庫品1日目当日出荷可能
27,555円24,799円 ( 27,279円 )	6日目
9,688円 ( 10,657円 )	在庫品1日目当日出荷可能
42,065円37,858円 ( 41,644円 )	6日目
7,972円 ( 8,769円 )	6日目
40,761円36,684円 ( 40,352円 )	6日目
9,052円 ( 9,957円 )	7日目
42,864円38,577円 ( 42,435円 )	6日目
9,052円 ( 9,957円 )	6日目
42,864円38,577円 ( 42,435円 )	6日目
9,860円 ( 10,846円 )	在庫品1日目当日出荷可能
38,655円34,789円 ( 38,268円 )	6日目
8,119円 ( 8,931円 )	6日目
36,741円33,066円 ( 36,373円 )	6日目

基本情報

基本情報

ナイロン系チューブに比べても復元性に優れているポリウレタンチューブ。
【特長】
・使用流体：空気。
・標準タイプと高圧タイプの2種類。
・色：黒、乳白、青、半透明。
・復元性に優れている。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）
本商品に適合する継手となります。チューブとあわせて検討可能です。
SMC
金属ワンタッチ管継手 KQB2シリーズハーフユニオン KQB2H
本商品に適合する継手となります。チューブとあわせて検討可能です。
SMC
SUS316 ワンタッチ管継手 KQG2シリーズハーフユニオン KQG2H
本商品に適合する継手となります。チューブとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハードポリウレタンチューブ TUHシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

エアー駆動部（電磁弁等）の配管として利用

満足度：4.02018/12/26

専用機のエアー駆動部（電磁弁等）の配管として利用しています。引き回し等を考えると本来は容易に扱えるソフトタイプを利用した...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q各種チューブの寿命は？　ライフデータは有るか？

使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。

Q屋外で使用可能なチューブは、どのシリーズですか？

SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。

Q空気・水以外の流体を流せるチューブは何か？

基本的にはSMCのチューブは空気用ですが、チューブにより耐性のある薬品類も有ります。資料でご確認下さい。
なお、各シリーズカタログの仕様に記載のない流体については保証外になりますので、お客様のご判断で使用の可否をご検討ください。
資料に記載がある薬品名や薬品名に「○」の記号があっても、チューブ材質に対して化学的に不活性な薬品名の意味になります。
温度・圧力・薬品濃度により浸透、膨潤などの物理的作用を受け、問題が発生する場合があります。
流体として使用される場合は、同一環境で十分な試験を行い、ご使用条件で問題が無い事を必ずご確認ください。
