ポリウレタンフラットチューブ TFUシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,033円～63,421円特別価格
- 税込単価
- 2,236円～69,763円特別価格
【特長】・コンパクト配管可能。・配管識別用のライン印字付き。・最高使用圧力0....
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が280型番あります。
商品情報

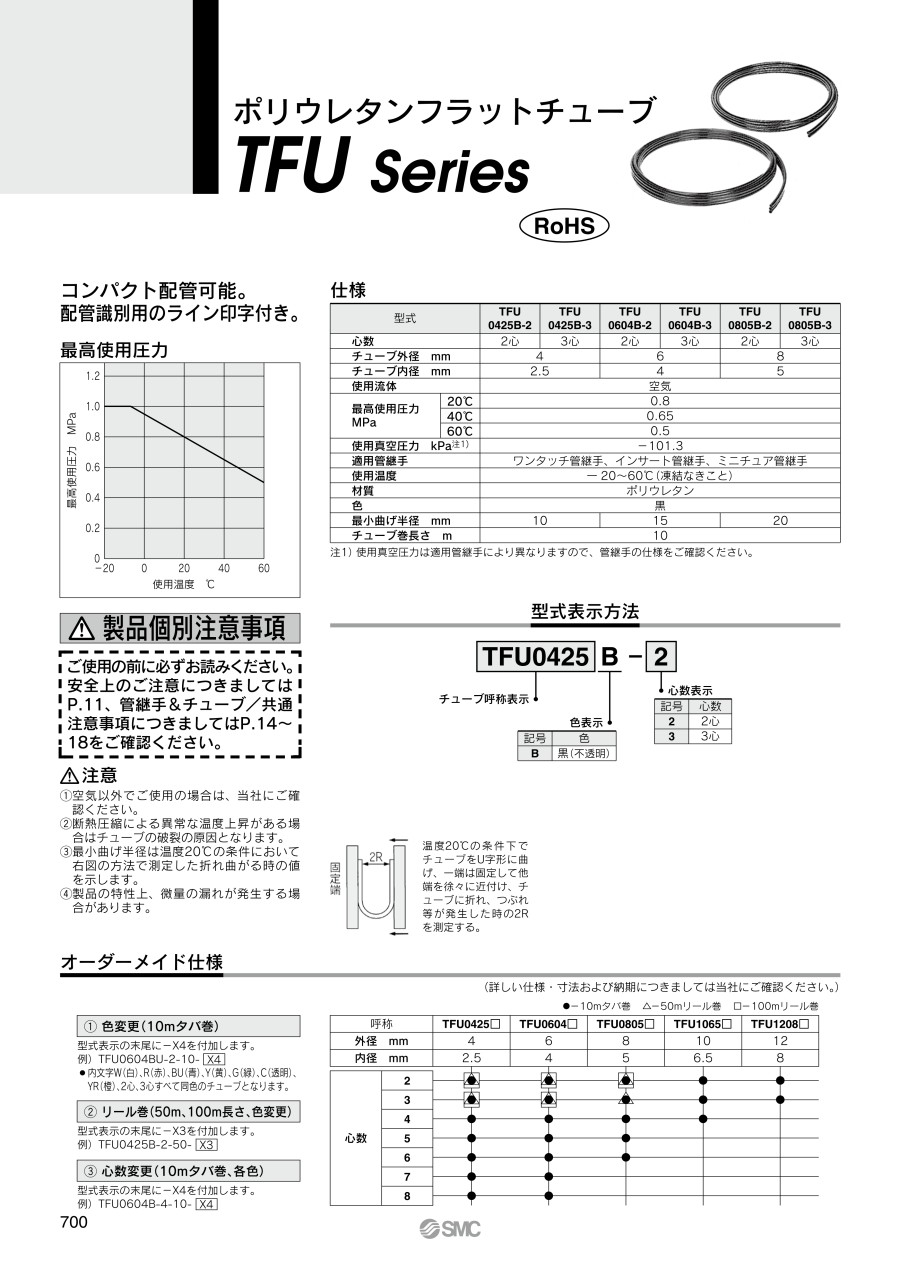

製品仕様
外観
最高使用圧力
製品仕様
| 型番 | TFU 0425B-2 | TFU 0425B-3 | TFU 0604B-2 | TFU 0604B-3 | TFU 0805B-2 | TFU 0805B-3 | |
|---|---|---|---|---|---|---|---|
| 心数 | 2心 | 3心 | 2心 | 3心 | 2心 | 3心 | |
| チューブ外径 mm | 4 | 6 | 8 | ||||
| チューブ内径 mm | 2.5 | 4 | 5 | ||||
| 使用流体 | 空気 | ||||||
| 最高使用圧力 MPa | 20℃ | 0.8 | |||||
| 40℃ | 0.65 | ||||||
| 60℃ | 0.5 | ||||||
| 適用管継手 | ワンタッチ管継手、インサート管継手、ミニチュア管継手 | ||||||
| 使用温度 | -20～+60℃（凍結なきこと） | ||||||
| 材質 | ポリウレタン | ||||||
| 色 | 黒 | ||||||
| 最小曲げ半径 mm | 10 | 15 | 20 | ||||
| チューブ巻長さ m | 10 | ||||||
最小曲げ半径
温度20℃の条件下でチューブをU字形に曲げ、一端は固定して他端を徐々に近付け、チューブに折れ、潰れ等が発生した時の2Rを測定する。
注意・禁止事項
- 1.空気以外でご使用の場合は、SMC社サポートセンターへお問い合わせください。
- 2.断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
- 3.最小曲げ半径は温度20℃の条件において上図の方法で測定した折れ曲がる時の値を示します。
- 4.製品の特性上、微量の漏れが発生する場合があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,033円 ( 2,236円 ) | 在庫品1日目当日出荷可能 |
9,704円 ( 10,674円 ) | 在庫品1日目当日出荷可能 |
22,439円 ( 24,683円 ) | 在庫品1日目当日出荷可能 |
2,958円 ( 3,254円 ) | 在庫品1日目当日出荷可能 |
16,246円 ( 17,871円 ) | 在庫品1日目当日出荷可能 |
30,978円 ( 34,076円 ) | 在庫品1日目当日出荷可能 |
6,959円 ( 7,655円 ) | 在庫品1日目当日出荷可能 |
8,522円 ( 9,374円 ) | 在庫品1日目当日出荷可能 |
11,022円 ( 12,124円 ) | 在庫品1日目当日出荷可能 |
12,399円 ( 13,639円 ) | 6日目 |
14,964円 ( 16,460円 ) | 在庫品1日目当日出荷可能 |
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
9,690円 ( 10,659円 ) | 6日目 |
23,479円 ( 25,827円 ) | 在庫品1日目当日出荷可能 |
3,423円 ( 3,765円 ) | 在庫品1日目当日出荷可能 |
14,089円 ( 15,498円 ) | 6日目 |
28,187円25,368円 ( 27,905円 ) | 19日目 |
7,351円 ( 8,086円 ) | 6日目 |
9,422円 ( 10,364円 ) | 19日目 |
11,574円 ( 12,731円 ) | 6日目 |
15,788円 ( 17,367円 ) | 在庫品1日目当日出荷可能 |
15,715円 ( 17,287円 ) | 6日目 |
2,053円 ( 2,258円 ) | 6日目 |
9,690円 ( 10,659円 ) | 19日目 |
19,380円 ( 21,318円 ) | 19日目 |
2,959円 ( 3,255円 ) | 19日目 |
14,089円 ( 15,498円 ) | 19日目 |
28,187円25,368円 ( 27,905円 ) | 19日目 |
7,351円 ( 8,086円 ) | 19日目 |
9,422円 ( 10,364円 ) | 19日目 |
11,574円 ( 12,731円 ) | 19日目 |
13,645円 ( 15,010円 ) | 19日目 |
15,715円 ( 17,287円 ) | 6日目 |
2,053円 ( 2,258円 ) | 19日目 |
11,316円 ( 12,448円 ) | 在庫品1日目当日出荷可能 |
19,380円 ( 21,318円 ) | 19日目 |
2,959円 ( 3,255円 ) | 19日目 |
14,089円 ( 15,498円 ) | 19日目 |
28,187円25,368円 ( 27,905円 ) | 19日目 |
7,351円 ( 8,086円 ) | 19日目 |
9,422円 ( 10,364円 ) | 19日目 |
11,574円 ( 12,731円 ) | 19日目 |
13,645円 ( 15,010円 ) | 19日目 |
15,715円 ( 17,287円 ) | 19日目 |
2,053円 ( 2,258円 ) | 19日目 |
9,690円 ( 10,659円 ) | 19日目 |
19,380円 ( 21,318円 ) | 19日目 |
2,959円 ( 3,255円 ) | 19日目 |
14,089円 ( 15,498円 ) | 6日目 |
28,187円25,368円 ( 27,905円 ) | 19日目 |
7,351円 ( 8,086円 ) | 19日目 |
9,422円 ( 10,364円 ) | 19日目 |
11,574円 ( 12,731円 ) | 19日目 |
13,645円 ( 15,010円 ) | 19日目 |
15,715円 ( 17,287円 ) | 19日目 |
2,053円 ( 2,258円 ) | 7日目 |
9,690円 ( 10,659円 ) | 19日目 |
19,380円 ( 21,318円 ) | 7日目 |
2,959円 ( 3,255円 ) | 19日目 |
14,089円 ( 15,498円 ) | 19日目 |
詳細情報
基本情報
【特長】
・コンパクト配管可能。
・配管識別用のライン印字付き。
・最高使用圧力0.8MPa以下（20℃時）。
・使用流体：空気。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
カタログ
商品担当おすすめ
ポリウレタンフラットチューブ TFUシリーズのレビュー
装置のエア配管に利用
5
5.02019/05/08
以前より20～30年使用しており、継続購入しました。今回はSMC社で納期がかかったので、ミスミで在庫があったためミスミよ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q各種チューブの寿命は？ ライフデータは有るか？
A
使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。
Q屋外で使用可能なチューブは、どのシリーズですか？
A
SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
Q空気・水以外の流体を流せるチューブは何か？
A
基本的にはSMCのチューブは空気用ですが、チューブにより耐性のある薬品類も有ります。資料でご確認下さい。
なお、各シリーズカタログの仕様に記載のない流体については保証外になりますので、お客様のご判断で使用の可否をご検討ください。
資料に記載がある薬品名や薬品名に「○」の記号があっても、チューブ材質に対して化学的に不活性な薬品名の意味になります。
温度・圧力・薬品濃度により浸透、膨潤などの物理的作用を受け、問題が発生する場合があります。
流体として使用される場合は、同一環境で十分な試験を行い、ご使用条件で問題が無い事を必ずご確認ください。
なお、各シリーズカタログの仕様に記載のない流体については保証外になりますので、お客様のご判断で使用の可否をご検討ください。
資料に記載がある薬品名や薬品名に「○」の記号があっても、チューブ材質に対して化学的に不活性な薬品名の意味になります。
温度・圧力・薬品濃度により浸透、膨潤などの物理的作用を受け、問題が発生する場合があります。
流体として使用される場合は、同一環境で十分な試験を行い、ご使用条件で問題が無い事を必ずご確認ください。
