ポリウレタンチューブ 10-TUシリーズ
- 通常単価(税別)
- 2,747円～13,835円
- 税込単価
- 3,022円～15,219円
【特長】・柔軟。・0.8MPa以下タイプ（20℃時）。・ポリウレタンチューブ。...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が29型番あります。
商品情報
製品仕様
外観
カラー一覧
- B：黒
- W：白
- R：赤
- BU：青
- Y：黄
- G：緑
- C：透明
- YR：橙
シリーズ表
| - | チューブサイズ | ||||||
|---|---|---|---|---|---|---|---|
| インチサイズ （TIUBシリーズ） | ミリサイズ （TUシリーズ） | ||||||
| 型番 | 10-TIUB01 | 10-TU0212 | 10-TU0425 | 10-TU0604 | 10-TU0805 | 10-TU1065 | 10-TU1208 |
| 外径mm | 3.2 | 2 | 4 | 6 | 8 | 10 | 12 |
| 内径mm | 2 | 1.2 | 2.5 | 4 | 5 | 6.5 | 8 |
製品仕様
| 使用流体 | 空気、水 | ||||||
|---|---|---|---|---|---|---|---|
| 最高使用圧力 (20℃時) | 0.8MPa | ||||||
| 破壊圧力 | 破壊圧力特性曲線を参照してください | ||||||
| 推奨管継手 | クリーンシリーズ管継手 10-KQ2, 10-KF, 10-KDM, 10-KG, 10-M, 10-MS, KP, KPQ, KPG | ||||||
| 最小曲げ半径mm | 10 | 4 | 10 | 15 | 20 | 27 | 35 |
| 使用温度 | -20～+60℃、水の場合：0～+40℃（凍結なきこと） | ||||||
| 材質 | ポリウレタン | ||||||
| 清浄度クラス （ISOクラス） | クラス3 | ||||||
温度20℃の条件下でチューブをU字形に曲げ、一端は固定して他端を徐々に近付け、チューブに折れ、潰れ等が発生した時の2Rを測定する。
破壊圧力特性曲線および使用圧力
注意・禁止事項
- 1.一般工業用水に使用可能です。また、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損やチューブの破裂の原因となります。
- 2.最高使用圧力は20℃の時の値です。その他の温度の場合は上図の破壊圧力特性曲線を参照ください。また、断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
- 3.最小曲げ半径は温度20℃の条件において上図（一つ目の図）の方法で測定した折れ曲がる時の値を示します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,931円 ( 3,224円 ) | 在庫品1日目当日出荷可能 |
2,891円 ( 3,180円 ) | 在庫品1日目当日出荷可能 |
2,891円 ( 3,180円 ) | 在庫品1日目当日出荷可能 |
2,857円 ( 3,143円 ) | 在庫品1日目当日出荷可能 |
2,747円 ( 3,022円 ) | 在庫品1日目当日出荷可能 |
4,134円 ( 4,547円 ) | 在庫品1日目当日出荷可能 |
2,848円 ( 3,133円 ) | 在庫品1日目当日出荷可能 |
3,029円 ( 3,332円 ) | 在庫品1日目当日出荷可能 |
3,177円 ( 3,495円 ) | 在庫品1日目当日出荷可能 |
2,803円 ( 3,083円 ) | 6日目 |
3,752円 ( 4,127円 ) | 在庫品1日目当日出荷可能 |
3,428円 ( 3,771円 ) | 在庫品1日目当日出荷可能 |
3,752円 ( 4,127円 ) | 在庫品1日目当日出荷可能 |
4,410円 ( 4,851円 ) | 在庫品1日目当日出荷可能 |
4,691円 ( 5,160円 ) | 在庫品1日目当日出荷可能 |
7,286円 ( 8,015円 ) | 在庫品1日目当日出荷可能 |
6,997円 ( 7,697円 ) | 7日目 |
6,716円 ( 7,388円 ) | 在庫品1日目当日出荷可能 |
7,771円 ( 8,548円 ) | 在庫品1日目当日出荷可能 |
7,771円 ( 8,548円 ) | 在庫品1日目当日出荷可能 |
7,286円 ( 8,015円 ) | 6日目 |
10,362円 ( 11,398円 ) | 在庫品1日目当日出荷可能 |
9,435円 ( 10,379円 ) | 在庫品1日目当日出荷可能 |
9,559円 ( 10,515円 ) | 在庫品1日目当日出荷可能 |
9,557円 ( 10,513円 ) | 6日目 |
11,059円 ( 12,165円 ) | 在庫品1日目当日出荷可能 |
13,835円 ( 15,219円 ) | 在庫品1日目当日出荷可能 |
12,113円 ( 13,324円 ) | 6日目 |
13,302円 ( 14,632円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・柔軟。
・0.8MPa以下タイプ（20℃時）。
・ポリウレタンチューブ。
【用途】
・一般空気圧配管用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

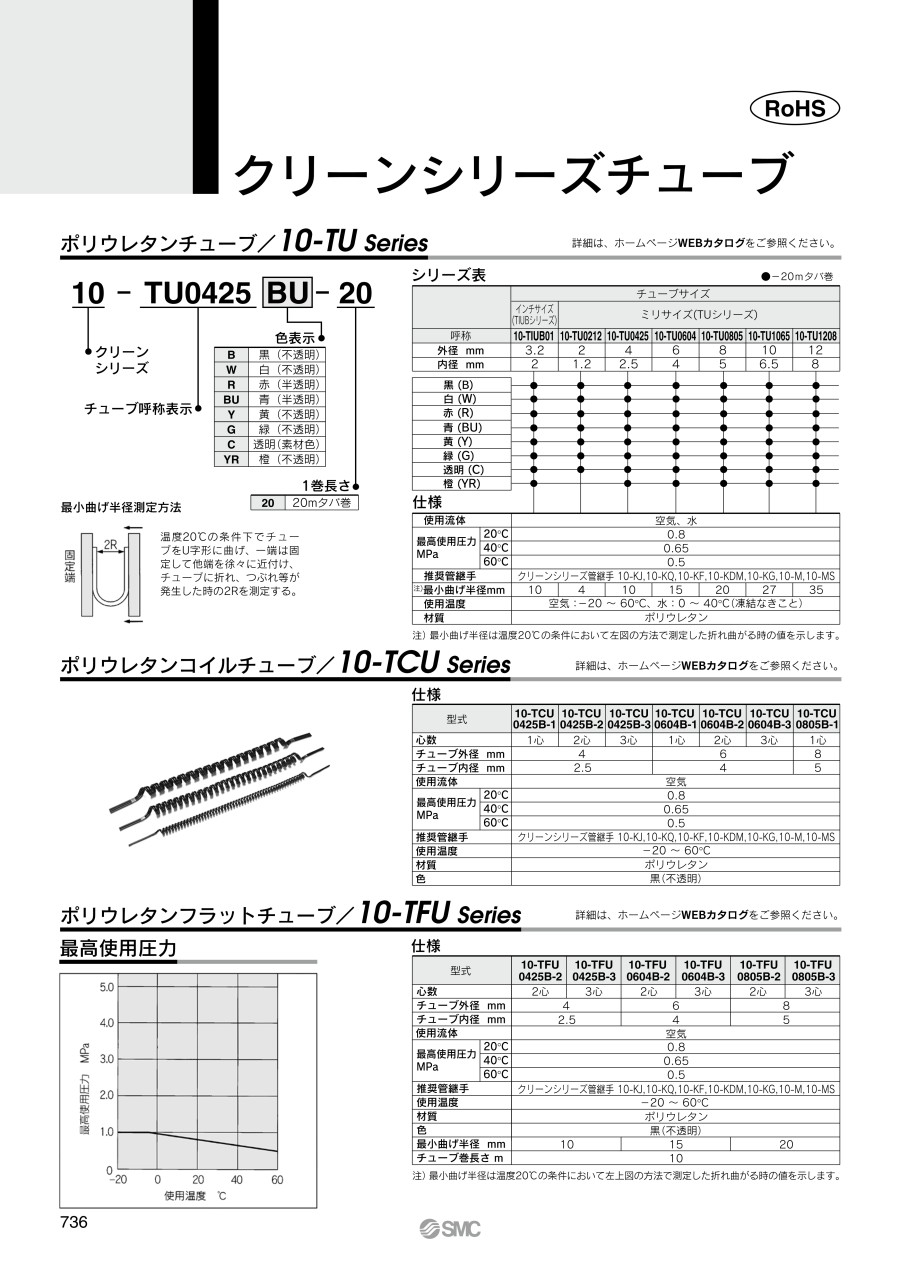

カタログ
ポリウレタンチューブ 10-TUシリーズのレビュー
生産設備に使用しています
5
5.02022/12/07
新規に製作した生産設備に使用しています。装置内のエアを吸引、吸込みする装置との配管サイズがちょうど良くスキもできませんで...もっと読む
0人が参考にしています。
社内設備のエアーラインへの接続用のチューブとして使用
5
5.02021/12/08
増設したエアーラインへの個別のエアー機器との接続用としてこのチューブとして使用しています。個別のエアー機器への接続なので...もっと読む
0人が参考にしています。
設備に使用
5
5.02018/12/26
金型設備の空圧制御用配管として使用しています。性能には満足しています。また、消耗品でありながら交換頻度も少なくて済んでい...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q水や低温水を流せるチューブは何か？
A
最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。
Q各種チューブの寿命は？ ライフデータは有るか？
A
使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。
Q屋外で使用可能なチューブは、どのシリーズですか？
A
SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
