ポリウレタンチューブ TU・TIUBシリーズ
- 通常単価(税別)
- 1,473円～79,727円
- 税込単価
- 1,620円～87,700円
【特長】・柔軟。・ポリウレタンチューブ。・新色21色を追加。【用途】・一般空気...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が499型番あります。
商品情報
製品仕様
外観
カラー一覧
- B：黒（不透明）
- W：白（不透明）
- R：赤（半透明）
- BU：青（半透明）
- Y：黄（不透明）
- G：緑（不透明）
- C：透明（素材色）
- YR：橙（不透明）
- BU1：ソリッドブルー（不透明）
- BU2：クリアブルー（半透明）
- BU3：ミディアムブルー（不透明）
- BR1：ブラウン（不透明）
- G1：ソリッドグリーン（不透明）
- G2：クリアグリーン（半透明）
- G3：ネオングリーン（不透明）
- G4：ダークグリーン（不透明）
- GR1：グレー（不透明）
- GR2：ライトグレー（不透明）
- P1：ネオンピンク（不透明）
- PU1：ソリッドパープル（不透明）
- PU2：クリアパープル（半透明）
- R1：ソリッドレッド（不透明）
- R2：クリアレッド（半透明）
- S1：シルバー（不透明）
- Y1：ソリッドイエロー（不透明）
- Y2：クリアイエロー（半透明）
- Y3：ネオンイエロー（不透明）
- YR1：クリアオレンジ（半透明）
- YR2：ネオンオレンジ（不透明）

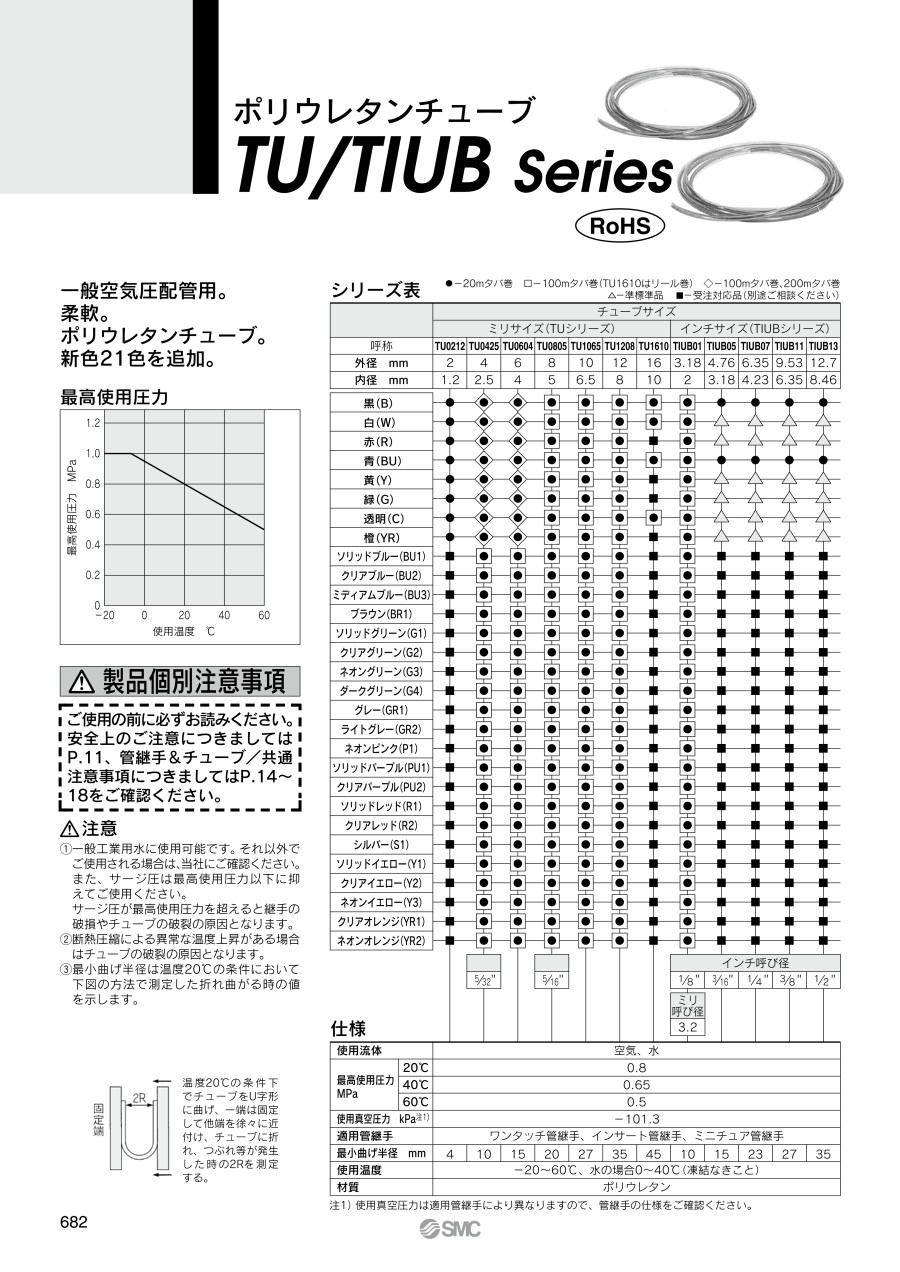

シリーズ表
| - | チューブサイズ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリサイズ（TUシリーズ） | インチサイズ（TIUBシリーズ） | |||||||||||
| 呼称 | TU0212 | TU0425 | TU0604 | TU0805 | TU1065 | TU1208 | TU1610 | TIUB01 | TIUB05 | TIUB07 | TIUB11 | TIUB13 |
| 外径 mm | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 3.18 | 4.76 | 6.35 | 9.53 | 12.7 |
| 内径 mm | 1.2 | 2.5 | 4 | 5 | 6.5 | 8 | 10 | 2 | 3.18 | 4.23 | 6.35 | 8.46 |
製品仕様
| 使用流体 | 空気、水 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 20℃ | 0.8 | |||||||||||
| 40℃ | 0.65 | ||||||||||||
| 60℃ | 0.5 | ||||||||||||
| 適用管継手 | ワンタッチ管継手、インサート管継手、ミニチュア管継手 | ||||||||||||
| 最小曲げ半径 mm | 4 | 10 | 15 | 20 | 27 | 35 | 45 | 10 | 15 | 23 | 27 | 35 | |
| 使用温度 | -20～+60℃、水の場合0～40℃（凍結なきこと） | ||||||||||||
| 材質 | ポリウレタン | ||||||||||||
最高使用圧力
温度20℃の条件下でチューブをU字形に曲げ、一端は固定して他端を徐々に近付け、チューブに折れ、潰れ等が発生した時の2Rを測定する
注意・禁止事項
- 1.一般工業用水に使用可能です。それ以外でご使用される場合はSMC社サポートセンターへお問い合わせください。また、サージ圧は最高使用圧力以下に抑えてご使用ください。サージ圧が最高使用圧力を超えると継手の破損やチューブの破裂の原因となります。
- 2.断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
- 3.最小曲げ半径は温度20℃の条件において上図の方法で測定した折れ曲がる時の値を示します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
9,523円 ( 10,475円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 6日目 |
1,685円 ( 1,854円 ) | 6日目 |
8,199円 ( 9,019円 ) | 6日目 |
1,791円 ( 1,970円 ) | 在庫品1日目当日出荷可能 |
8,257円 ( 9,083円 ) | 6日目 |
2,015円 ( 2,217円 ) | 在庫品1日目当日出荷可能 |
8,257円 ( 9,083円 ) | 6日目 |
1,879円 ( 2,067円 ) | 6日目 |
8,469円 ( 9,316円 ) | 6日目 |
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
9,082円 ( 9,990円 ) | 在庫品1日目当日出荷可能 |
8,880円 ( 9,768円 ) | 在庫品1日目当日出荷可能 |
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 在庫品1日目当日出荷可能 |
9,317円 ( 10,249円 ) | 6日目 |
1,791円 ( 1,970円 ) | 6日目 |
8,469円 ( 9,316円 ) | 7日目 |
1,921円 ( 2,113円 ) | 在庫品1日目当日出荷可能 |
8,257円 ( 9,083円 ) | 6日目 |
1,685円 ( 1,854円 ) | 在庫品1日目当日出荷可能 |
8,257円 ( 9,083円 ) | 6日目 |
1,685円 ( 1,854円 ) | 6日目 |
8,257円 ( 9,083円 ) | 7日目 |
1,921円 ( 2,113円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 6日目 |
9,317円 ( 10,249円 ) | 6日目 |
1,685円 ( 1,854円 ) | 6日目 |
8,257円 ( 9,083円 ) | 6日目 |
1,685円 ( 1,854円 ) | 6日目 |
8,257円 ( 9,083円 ) | 6日目 |
1,791円 ( 1,970円 ) | 6日目 |
8,469円 ( 9,316円 ) | 6日目 |
1,685円 ( 1,854円 ) | 6日目 |
8,257円 ( 9,083円 ) | 6日目 |
1,791円 ( 1,970円 ) | 6日目 |
8,257円 ( 9,083円 ) | 6日目 |
1,879円 ( 2,067円 ) | 6日目 |
8,469円 ( 9,316円 ) | 6日目 |
1,879円 ( 2,067円 ) | 6日目 |
8,257円 ( 9,083円 ) | 6日目 |
2,115円 ( 2,327円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 5日目 |
9,317円 ( 10,249円 ) | 6日目 |
1,791円 ( 1,970円 ) | 6日目 |
8,199円 ( 9,019円 ) | 6日目 |
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 6日目 |
9,317円 ( 10,249円 ) | 6日目 |
1,791円 ( 1,970円 ) | 6日目 |
8,469円 ( 9,316円 ) | 6日目 |
1,879円 ( 2,067円 ) | 6日目 |
8,257円 ( 9,083円 ) | 6日目 |
1,791円 ( 1,970円 ) | 6日目 |
8,257円 ( 9,083円 ) | 19日目 |
1,921円 ( 2,113円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 6日目 |
9,317円 ( 10,249円 ) | 6日目 |
1,768円 ( 1,945円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・柔軟。
・ポリウレタンチューブ。
・新色21色を追加。
【用途】
・一般空気圧配管用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
ポリウレタンチューブ TU・TIUBシリーズのレビュー
空圧配管
5
5.02018/01/31
機体の空圧配管に使用しました。
有名ブランドの物なので
安心して使用できます。
4人が参考にしています。
エア配管
4
4.02023/06/27
エア配管に使用しました。
機能も問題なく使用できました。
柔らかく取り付けも簡単に出来ました。
1人が参考にしています。
機械装置のエアのチューブとして利用
5
5.02019/04/09
今まで十数年使用した実績があり、柔らかく、曲がりなどに問題がないので購入しました。品質や性能に気になる点はなく、耐久性も...もっと読む
1人が参考にしています。
組付け機
4
4.02022/08/02
数台のエアーシリンダーを使った組付け機の
シリンダー毎に色分けしたチューブを使い分かりやすくなりました
0人が参考にしています。
エアー配管
5
5.02022/07/08
定番で使ってます。
品質、使い易さ、バッチリです。
カラーバリエーションはメーカーWEBカタログで参照、出来ますが、
実...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q水や低温水を流せるチューブは何か？
A
最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。
Q各種チューブの寿命は？ ライフデータは有るか？
A
使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。
Q屋外で使用可能なチューブは、どのシリーズですか？
A
SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
