透明体検出光電センサ 【E3S-DB】

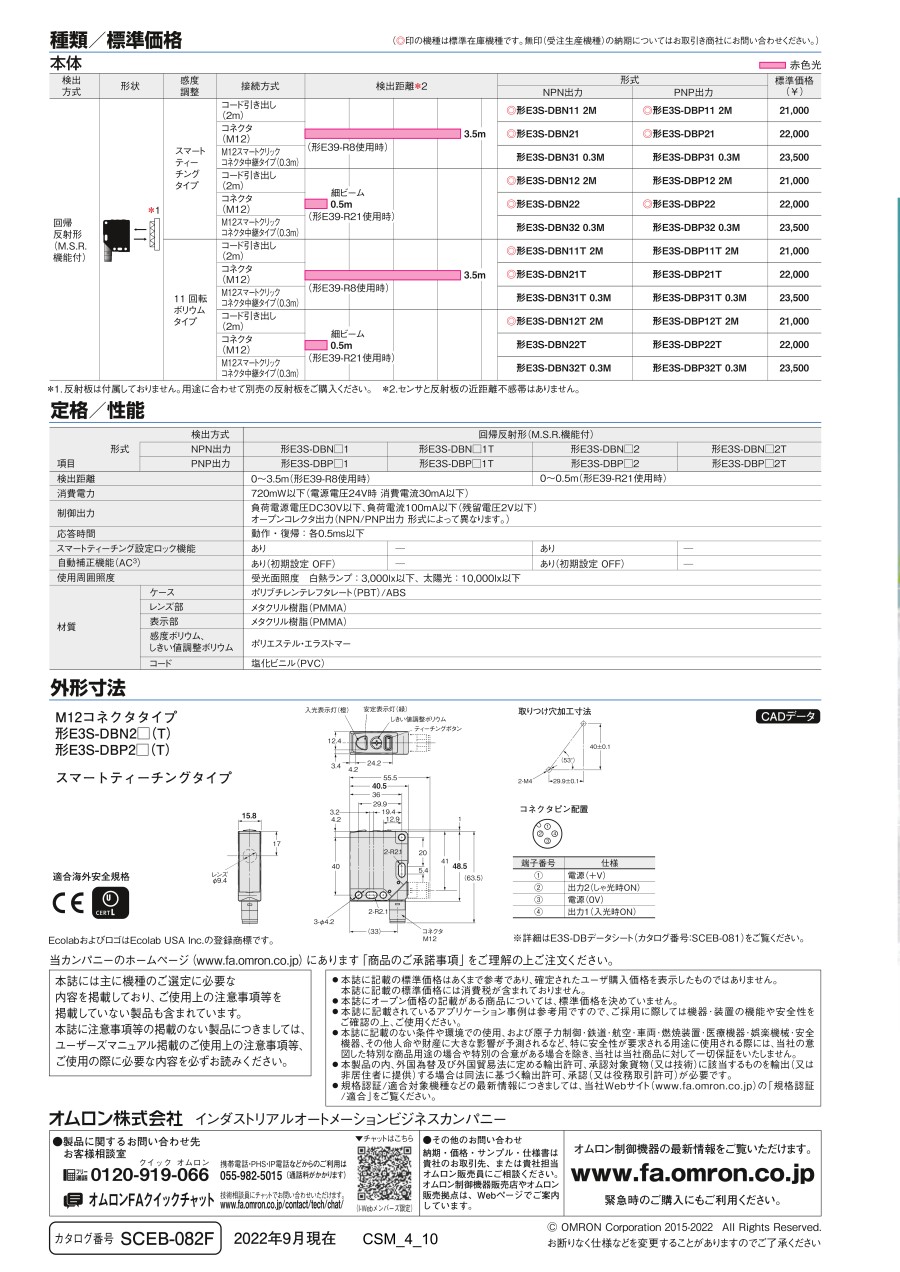

外形図

コード引き出しタイプ
形E3S-DBN1□（T）／形E3S-DBP1□（T）

スマートティーチングタイプ

11回転ボリウムタイプ

M12コネクタタイプ
形E3S-DBN2□（T）／形E3S-DBP2□（T）

スマートティーチングタイプ

11回転ボリウムタイプ

指定なき寸法公差：公差等級IT16

製品仕様

■性能

• *1. 詳細は以下の特性データ（投光スポット径-距離特性）をご参照ください。
• *2. 保護構造仕様 IP69Kについて
  IP69Kは、ドイツ規格 DIN 40050 PART9 で定められた、高温・高圧水に対する保護規定です。80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。

取りつけ穴加工寸法

コネクタピン配置

性能・試験情報

■特性データ（参考値）

平行移動特性

受光出力-距離特性

投光スポット径-距離特性

注. データは最大感度にて測定した値です。

遮光率-検出物体特性（代表例）

■入出力段回路図（NPN出力／PNP出力）

注意・禁止事項

注意・禁止事項

• 故障や発火の恐れがあります。定格電圧を超えて使用しないでください。
• 破裂の恐れがあります。AC電源では絶対に使用しないでください。
• 最大電源電圧はDC30Vです。通電までに電源電圧が最大電源電圧以下であることを確認してください。
• 薬品、油環境でご使用の場合は事前に評価をしてください。

安全上の要点

以下に示す項目は安全を確保するうえで必要なことですので必ず守ってください。

• （1）爆発性ガス、引火性ガスのあるところでは使用しないでください。
• （2）IP69Kですが水中、降雨中、および屋外での使用はさけてください。
• （3）定格を超える周囲雰囲気・環境では使用しないでください。
• （4）直射日光のあたる場所では使用しないでください。
• （5）本体に直接、振動や衝撃が伝わる場所では使用しないでください。
• （6）清掃時に有機溶剤類（シンナー、アルコールなど）の使用は光学特性や保護構造を劣化させますので使用しないでください。
• （7）本体の分解、修理、改造をしないでください。
• （8）廃棄するときは、産業廃棄物として処理してください。
• （9）高濃度の洗浄剤は故障の原因となりますので使用しないでください。また、規定以上の高圧水の噴射は保護構造が劣化しますので避けてください。
• （10）感度ボリウム、しきい値調整ボリウムは0.06N・m以下のトルクで調整を行ってください。
• （11）コードを強く引っ張らないでください。
• （12）コネクタ部に過度な力を与えないでください。
• （13）人体保護用の検出装置として本製品を使用しないでください。
• （14）これらのセンサは、Class2回路を使用する前提に基づき、UL規格に認定されています。アメリカまたはカナダではClass2電源で使用してください。ケーブルは、オムロン形XS2F-D4シリーズまたは形XS5F-D4シリーズを使用してください。ワイヤが24AWG（0.2mm²）以下のケーブルは、「電線同士の直接接続は行わず」、端子台に接続してください。ケーブルヘの外部過電流保護は、26AWG電線は1A、24AWGは2A、22AWG電線は3Aです。

使用上の注意

• （1）高圧電線、動力線と製品の配線が同一配管または同一ダクトで行われると誘導を受け、誤動作あるいは破壊の原因となる場合もありますので、別配線またはシールドコードをご使用ください。
• （2）市販のスイッチングレギュレータをご使用の際はFG（フレーム・グランド端子）を接地してお使いください。
• （3）電源を入れてから製品が検出可能になる時間は100msですので、電源投入後100ms以降にてご使用ください。負荷と製品が別電源に接続されている場合は必ず製品の電源を先に投入してください。
• （4）電源OFF時に出力パルスが発生する場合がありますので負荷あるいは負荷ラインの電源を先にOFFされることをお勧めします。
• （5）センサの取りつけはM4ねじを使用し、締めつけトルクは1.2N・m以下としてください。
