電子温度調節器 E5C2
- 通常単価(税別)
- 11,446円～15,799円
- 税込単価
- 12,591円～17,379円
DIN48サイズでアナログ設定、ローコスト化を実現。【特長】・小型でローコスト...
詳細情報を確認する商品情報
外形図
端子配置
製品仕様
定格
| 電源電圧 | AC100～240V 50/60Hz | |
|---|---|---|
| 許容電圧変動範囲 | 電源電圧の90～110% | |
| 消費電力 | 約3.6VA | |
| 入力 | 熱電対（バーンアウト回路付き） 白金測温抵抗体 素子互換式サーミスタ | |
| 制御方式 | ON/OFF動作、 比例動作（P） | |
| 設定方式 | アナログ設定 | |
| 指示方式 | 無指示 | |
| 制御出力 | リレー出力 | 1c AC250V 3A（抵抗負荷） （ただし開閉容量は330VA） |
| 使用周囲温度 | -10～+55℃（ただし、 氷結・結露しないこと） | |
| 使用周囲湿度 | 相対湿度45～85% | |
注. インバータの出力を電源として使用しないでください。
性能
| 設定精度 | ±2%FS以下（電磁妨害の影響 ±4%FS以下） | |
|---|---|---|
| 調節感度 | 0.5%FS以下（固定） | |
| 比例帯 | 3%FS（固定） | |
| 比例周期 | 約20s | |
| リセット範囲 | 5±1%FS ※2 | |
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |
| 耐電圧 | AC2,000V 50/60Hz 1min （ただし導電部端子一括と非充電金属部間） | |
| 振動 | 誤動作 | 10～55Hz 片振幅0.15mm X、Y、Z各方向 10min |
| 耐久 | 16.7Hz 片振幅2mm X、Y、Z各方向 2h | |
| 衝撃 | 誤動作 | 147m/s2 6方向 各3回 |
| 耐久 | 294m/s2 6方向 各3回 | |
| 寿命 | 電気的 | 10万回以上（AC110V 3A 抵抗負荷時） |
| 質量 | 約100g（埋込み取りつけ用アダプタ付） | |
| 保護構造 | IEC規格、 前面操作部IP40、 端子部IP00 | |
| 適用ソケット | 形P2CF-08（別売）、 形P3G-08（別売） | |
| 適用フロントカバー | 形Y92A-48B（別売） | |
※2. ON/OFF動作タイプにはリセット機能はありません。
リセット機能とは、比例動作時のオフセット修正に使用します。
オフセットが設定値下側に発生する場合は、リセット調節軸を右（時計回り）に回してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,446円 ( 12,591円 ) | 1日目 |
12,478円 ( 13,726円 ) | 1日目 |
11,446円 ( 12,591円 ) | 1日目 |
11,446円 ( 12,591円 ) | 1日目 |
11,446円 ( 12,591円 ) | 1日目 |
12,782円 ( 14,060円 ) | 1日目 |
15,799円 ( 17,379円 ) | 在庫品1日目当日出荷可能 |
14,899円 ( 16,389円 ) | 在庫品1日目当日出荷可能 |
12,782円 ( 14,060円 ) | 在庫品1日目当日出荷可能 |
15,799円 ( 17,379円 ) | 在庫品1日目当日出荷可能 |
14,899円 ( 16,389円 ) | 在庫品1日目当日出荷可能 |
15,799円 ( 17,379円 ) | 1日目 |
15,799円 ( 17,379円 ) | 1日目 |
12,782円 ( 14,060円 ) | 1日目 |
12,782円 ( 14,060円 ) | 1日目 |
12,782円 ( 14,060円 ) | 1日目 |
12,782円 ( 14,060円 ) | 1日目 |
15,799円 ( 17,379円 ) | 1日目 |
15,799円 ( 17,379円 ) | 1日目 |
13,933円 ( 15,326円 ) | 1日目 |
詳細情報
基本情報
DIN48サイズでアナログ設定、ローコスト化を実現。
【特長】
・小型でローコスト化を実現
・調節モードに比例（P）動作を準備。しかも、リセット調整機能も追加
・取りつけアダプタにより、連続密着取りつけが可能
・プラグイン方式により、DINレール取りつけ、パネル埋込み取りつけ可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

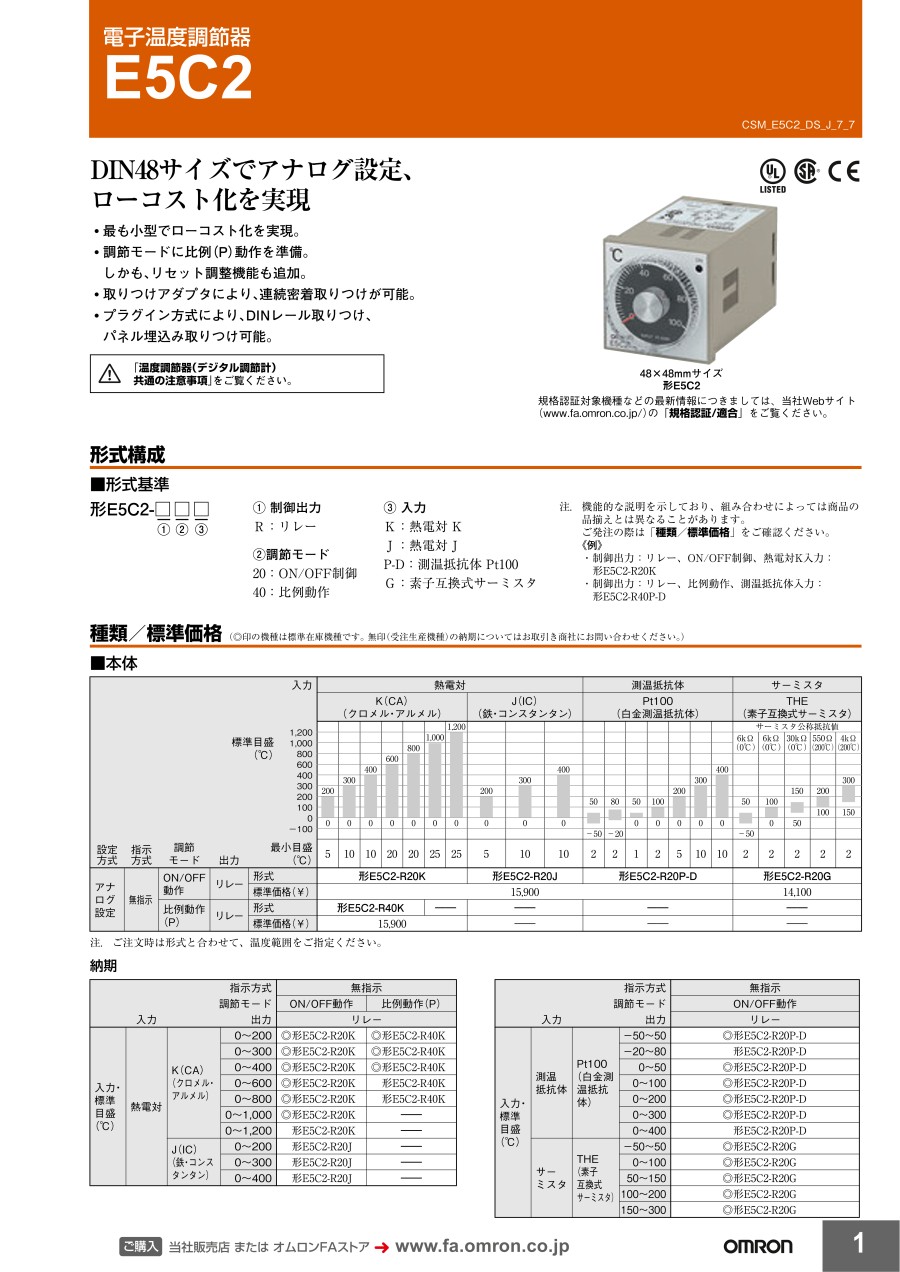

カタログ
