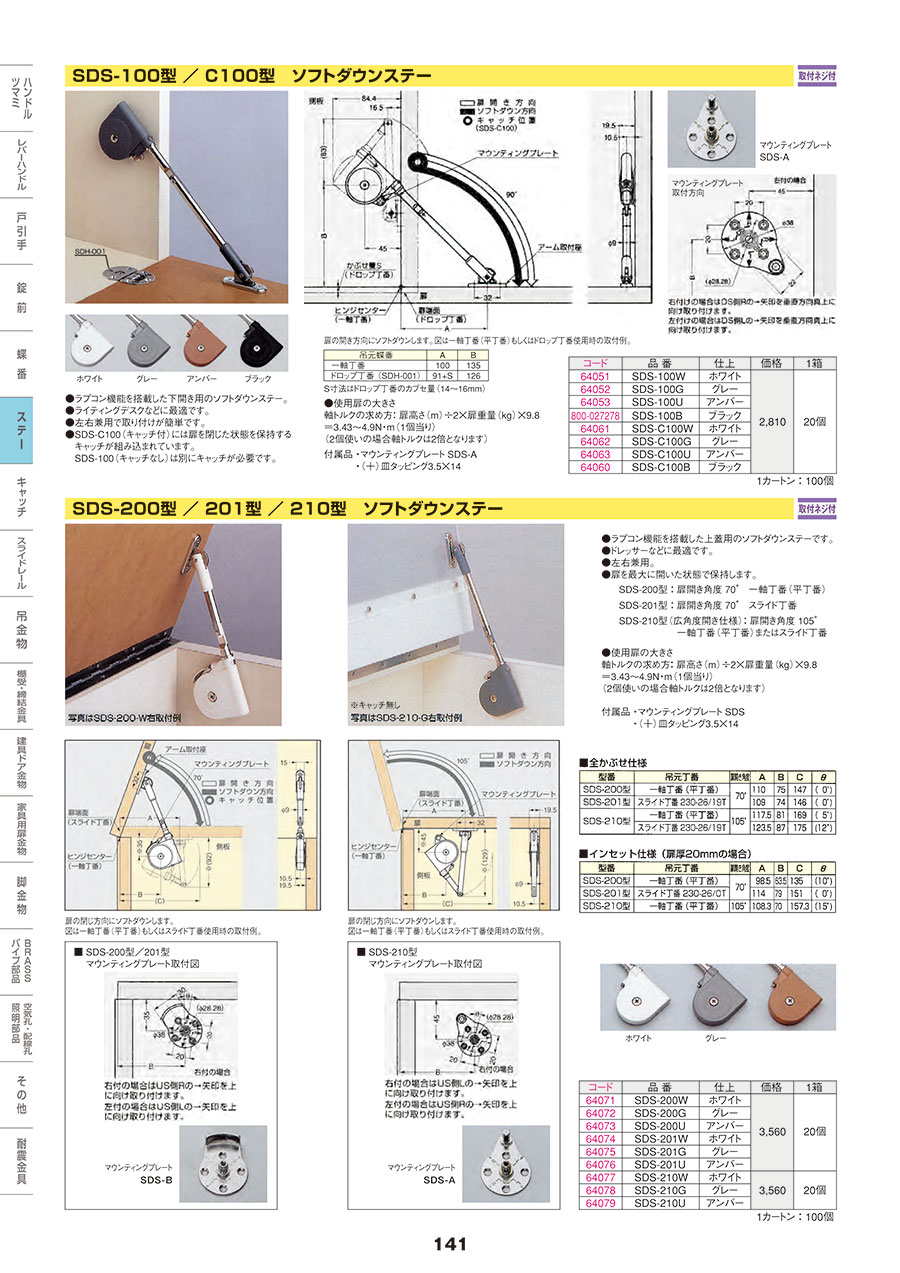

SDS-200型/201型/210型 ソフトダウンステー
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SDS-200型／201型マウンティングプレート取付時
扉の閉じ方向にソフトダウンします。
図は一軸丁番（平丁番）もしくはスライド丁番使用時の取付例。
SDS-210型マウンティングプレート取付時
扉の閉じ方向にソフトダウンします。
図は一軸丁番（平丁番）もしくはスライド丁番使用時の取付例。
製品仕様
| 型番 | 品番 | 仕上 |
|---|---|---|
| K64071 | SDS-200W | ホワイト |
| K64072 | SDS-200G | グレー |
| K64073 | SDS-200U | アンバー |
| K64074 | SDS-201W | ホワイト |
| K64075 | SDS-201G | グレー |
| K64076 | SDS-201U | アンバー |
| K64077 | SDS-210W | ホワイト |
| K64078 | SDS-210G | グレー |
| K64079 | SDS-210U | アンバー |
規格表
全かぶせ仕様
インセット仕様（扉厚20mmの場合）
技術情報・設計アイデア
SDS-200型／201型マウンティングプレート取付図
右付の場合はUS側Rの→矢印を上に向け取り付けます。
左付の場合はUS側Lの→矢印を上に向け取り付けます。
SDS-210型マウンティングプレート取付図
右付の場合はUS側Lの→矢印を上に向け取り付けます。
左付の場合はUS側Rの→矢印を上に向け取り付けます。
詳細情報
基本情報
【特長】
・ラプコン機能を搭載した上蓋用のソフトダウンステーです。
・ドレッサーなどに最適です。
・左右兼用。
・扉を最大に開いた状態で保持します。
SDS-200型：扉開き角度 70° 一軸丁番（平丁番）。
SDS-201型：扉開き角度 70° スライド丁番。
SDS-210型（広角度開き仕様）：扉開き角度 105° 一軸丁番（平丁番）またはスライド丁番。
・使用扉の大きさ。
軸トルクの求め方：扉高さ（m）÷2×扉重量（kg）×9.8＝3.43～4.9N・m（1個当り）。
（2個使いの場合軸トルクは2倍となります）。
カタログ
